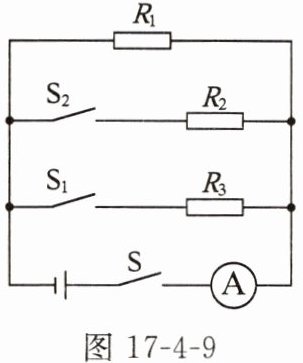

14. 如图17-4-9所示电路,电源电压恒定,$R_{1}$、$R_{2}$、$R_{3}$均为定值电阻。当开关$S$闭合,$S_{1}$、$S_{2}$断开时,电流表$A的示数为0.2A$；当开关$S$、$S_{1}$闭合,$S_{2}$断开时,电流表$A的示数为0.4A$；当开关$S$、$S_{1}$、$S_{2}$都闭合时,电流表$A的示数为0.5A$,则$R_{1}:R_{3}= $1:1。

答案： $ 1:1 $

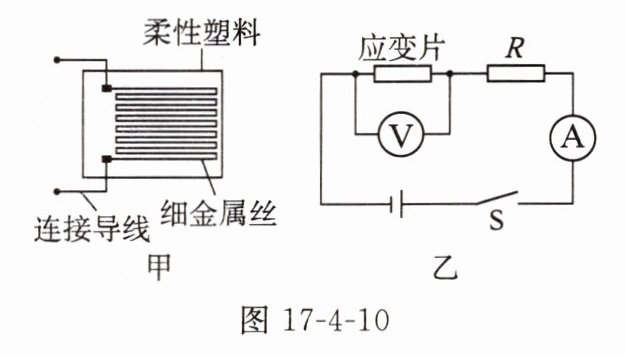

15. 将一根细金属丝置入柔性塑料中,可以制成用来检测物体形变的器件应变片,其结构如图17-4-10甲所示。将它接入图17-4-10乙所示的电路,电源电压不变,$R$为定值电阻。闭合开关$S$,当应变片随被检测物体发生拉伸形变时,塑料中的金属丝会被拉长变细,导致电阻变大,则电路中的(D)。

A.电压表和电流表示数都变大
B.电压表示数变小,电流表示数变大
C.电压表和电流表示数都变小
D.电压表示数变大,电流表示数变小

答案： D

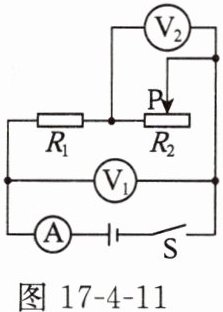

16. 在如图17-4-11所示的电路中,滑动变阻器$R_{2}的滑片P$位于中点附近。用阻值小于$R_{1}的电阻R_{0}替换R_{1}$后,向右移动滑动变阻器$R_{2}的滑片P$,与原电路相比,一定变大的是(D)。

A.电流表$A$的示数
B.电压表$V_{1}的示数与电流表A$的示数的比值
C.电压表$V_{1}$的示数
D.电压表$V_{2}的示数与电流表A$的示数的比值

答案： D
