《2025年配套综合练习甘肃九年级物理全一册人教版》

10. 课堂上同学们想探究滑动变阻器能否改变电路中的电流、灯泡两端的电压。

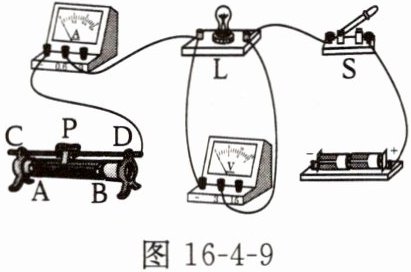

(1)为了探究上述问题,老师要求向右移动滑动变阻器的滑片时能使灯 L 变暗,请用笔画线代替导线连接图 16-4-9 中的实物。

(2)开关闭合前,滑动变阻器的滑片 P 应滑到____(选填“A”或“B”)端,这样做的目的是____。
(3)开始实验后,甲同学发现无论怎样移动滑片 P,灯的亮度都不发生变化,而且一直很亮,这可能是____。
(4)纠正错误之后,滑片向____(选填“A”或“B”)端滑动,电流表的示数变大。
(5)在刚才的操作中,甲同学同时看到电压表的示数发生变化,这说明滑动变阻器可以改变____。
(6)写出一个滑动变阻器的应用：____。

答案：

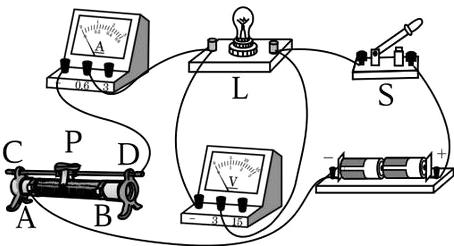

(1)如图

(2)B 保护电路
(3)同时连接了滑动变阻器上面两个接线柱
(4)A
(5)灯泡两端的电压
(6)调速电风扇(或调光台灯等)

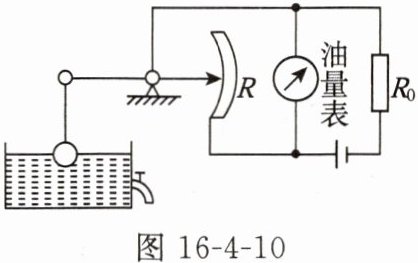

11. 图 16-4-10 是一种自动测定油箱内油面高度的装置,其中油量表是用电压表改装的。当油箱中的油面下降时,R 接入的电阻值将增大(选填“增大”“减小”或“不变”)。

答案： 电压 增大
