《2025年配套综合练习甘肃九年级物理全一册人教版》

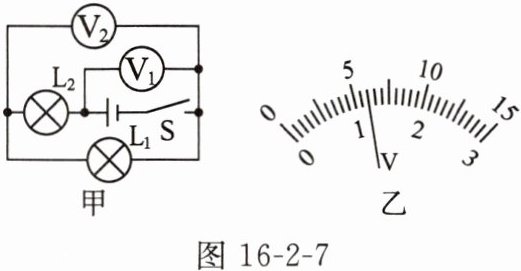

11. 如图 16-2-7 甲所示的电路中,当闭合开关 S 后,两个电压表指针偏转均如图 16-2-7 乙所示$,L_1 $和$ L_2 $两端的电压分别为(A)。

A.1.2 V 4.8 V
B.4.8 V 1.2 V
C.1.2 V 6 V
D.6 V 1.2 V

答案： A

12. 探究串联电路中电压的规律。

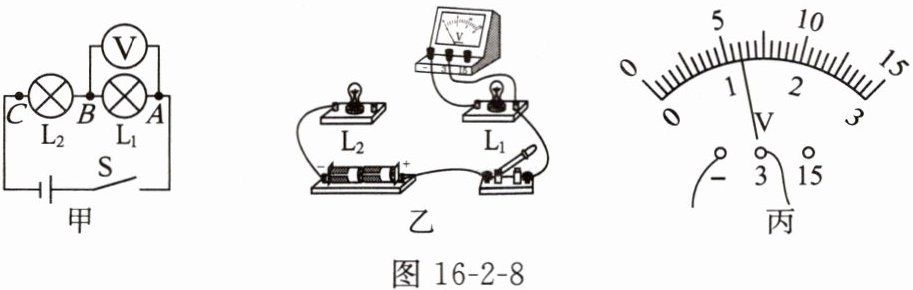

(1)根据图 16-2-8 甲所示的电路图,用笔画线代替导线将图 16-2-8 乙所示电路连接完整。
(2)连接电路时,开关应处于____状态,正确连接电路后,闭合开关,若灯 L_2 断路,则 L_1 两端____(选填“有”或“无”)电压。

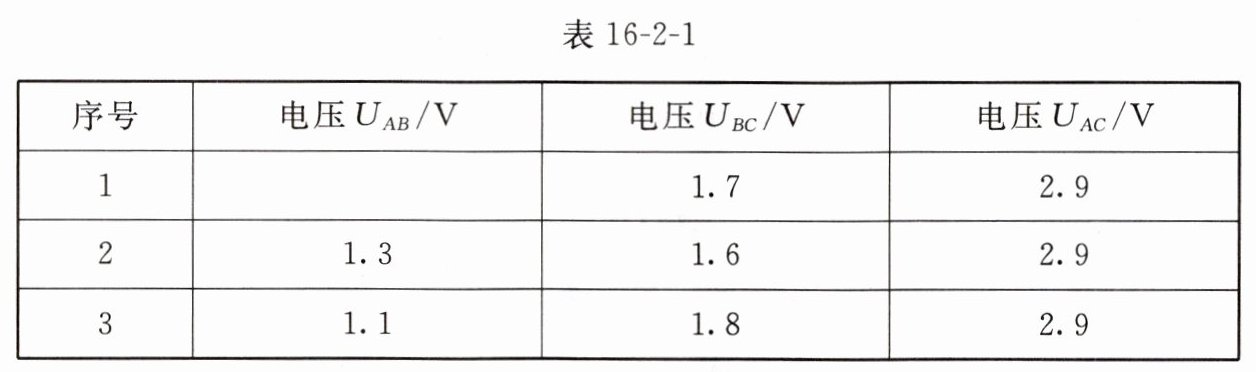

(3)用电压表分别测出电压$ U_{AB}、$$U_{BC} 和 U_{AC},其中测 U_{AB} $时,电压表的示数如图 16-2-8 丙所示,为____V,接着更换不同规格的灯泡并多次实验,数据记录见表 16-2-1。

①分析表中数据,得到初步结论：串联电路两端的总电压等于各部分电路两端电压____。
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以____。

答案：

(1)如图

(2)断开 无
(3)1.2 ①之和 ②更换电压不同的电源多次实验
