《2025年配套综合练习甘肃九年级物理全一册人教版》

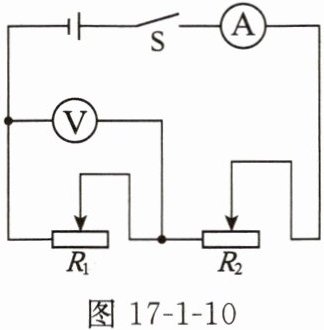

15. 小明准备利用如图17-1-10所示电路进行探究实验,以下能完成探究并得出定量关系的是(A)。

①保持$R_{1}$滑片位置不变,移动$R_{2}$滑片,探究电流与电压的关系
②保持$R_{2}$滑片位置不变,移动$R_{1}$滑片,探究电流与电阻的关系
③改变$R_{1}$滑片位置后,移动$R_{2}$滑片,保持电压表示数不变,探究电流与电阻的关系
A.①
B.②
C.①②
D.①③

答案： A

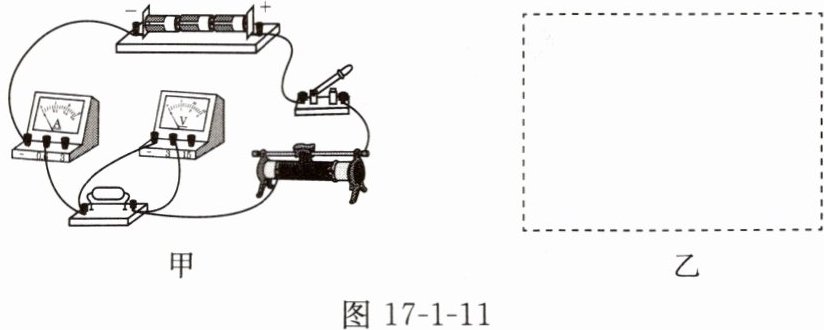

16. 小华用如图17-1-11甲所示的电路探究电流与电压、电阻的关系。电源电压恒为$4.5V$,滑动变阻器最大阻值为$20Ω$。
(1)她先用阻值为$10Ω$的定值电阻探究电流与电压的关系。

①请根据图17-1-11甲所示的实物电路,在图17-1-11乙虚线框中画出对应的电路图。
②闭合开关前,应将滑动变阻器的滑片移到最右端,否则,闭合开关时______(选填“电流表”或“电压表”)指针的偏转可能超出所选测量范围。

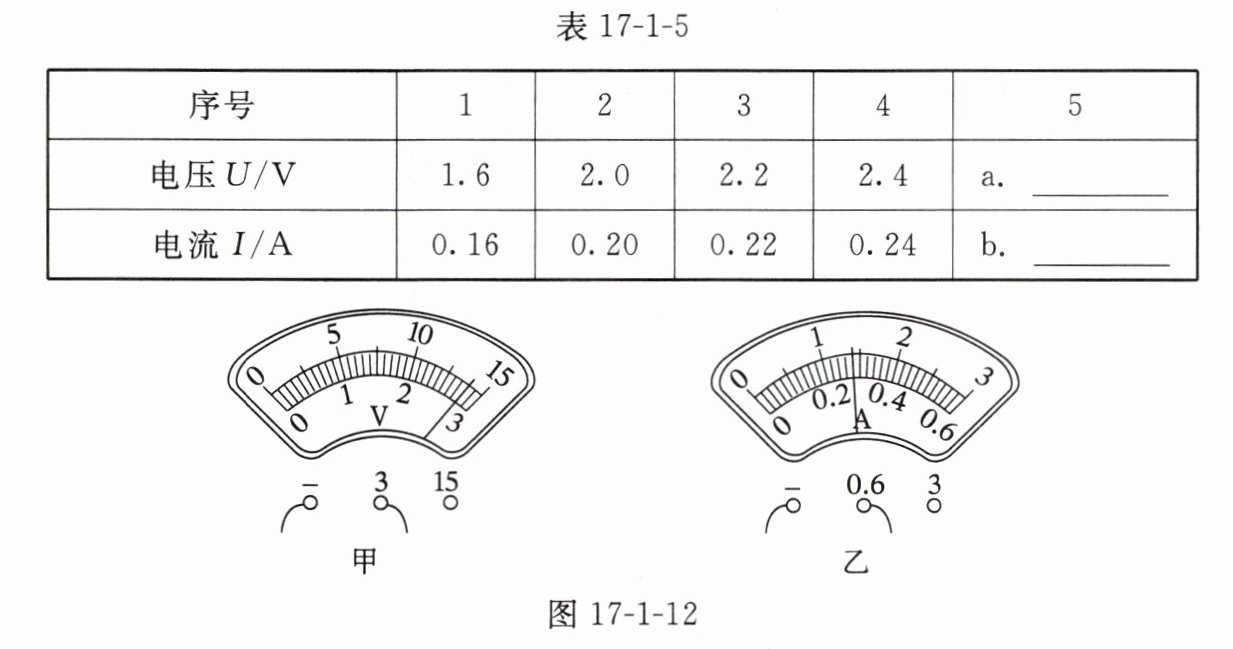

③闭合开关,移动滑片,记录了如下数据。第$5$次的电压表和电流表的示数如图17-1-12甲、乙所示,请将示数填入表17-1-5中相应位置。

④分析表中数据,可得出：电阻一定时,电流与电压成______。
(2)接下来,她用原电路探究电压一定时电流与电阻的关系。先调节滑片,使电压表示数为$2V$,记录电流表示数；然后断开开关,将$10Ω电阻依次换成5Ω$、$15Ω$电阻,闭合开关,移动滑片,使电压表示数仍为$2V$,记录电流表示数。当换成$20Ω$电阻后,发现电压表示数始终不能为$2V$,为了完成实验,下列方案可行的是______(填字母代号)。
A. 换用电压为$6V$的电源
B. 把电压表改接为$0～15V$测量范围
C. 在开关与滑动变阻器之间串联一个$10Ω$的电阻

答案：

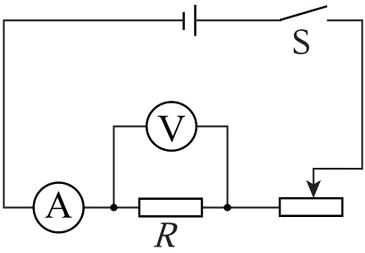

(1)①如图　②电压表　③a. 2.8 b. 0.28　④正比　
(2)C
