6. 在用电流表、电压表、滑动变阻器测电阻的实验中,下列注意事项中错误的是(A)。
A.连接电路之前,先闭合开关
B.连接电路时,可以先从电源的负极开始
C.在无法估计被测值大小时,电流表、电压表应选用较大的测量范围
D.不能将电压表直接接在电源的两极上

答案： A

7. 如图17-3-4所示,用伏安法测灯泡电阻实验中,将正常的电压表和电流表接入电路,当闭合开关后发现电流表有示数,电压表示数为零,移动滑片P时,电流表示数有变化,电压表示数始终为零,则故障是(C)。

A.滑动变阻器接触不良
B.开关接触不良
C.小灯泡短路
D.小灯泡灯丝断了

答案： C

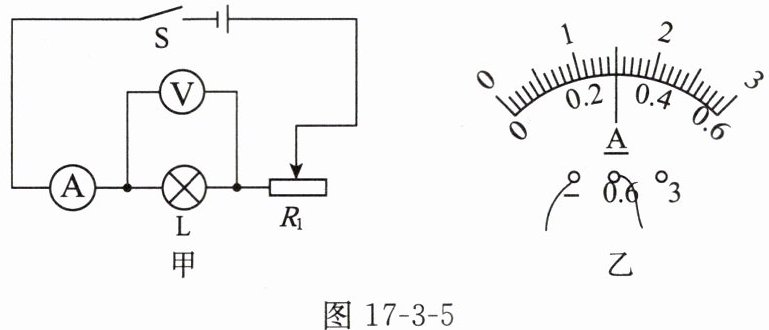

8. 一个小灯泡正常工作的电压是2.5V,某同学利用图17-3-5甲所示电路测量小灯泡正常工作的电阻。关于该实验,下列说法错误的是(D)。

A.该实验的原理是R = U/I
B.若灯泡正常工作时测得的电流如图17-3-5乙所示,则此时电阻约为8.3Ω
C.闭合开关前滑动变阻器滑片应移至最右端
D.可以多次实验求平均值减小误差

答案： D

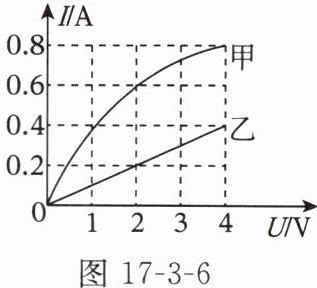

9. 图17-3-6是定值电阻R和小灯泡L中电流随电压变化的图像,由图像可知(C)。

A.乙是小灯泡的I-U图像
B.定值电阻的阻值为5Ω
C.当定值电阻R和小灯泡L并联接在4V的电源上时,闭合开关后干路中的电流是1.2A
D.当定值电阻R和小灯泡L串联接在6V的电源上时,闭合开关后电路中的电流是0.4A

答案： C
