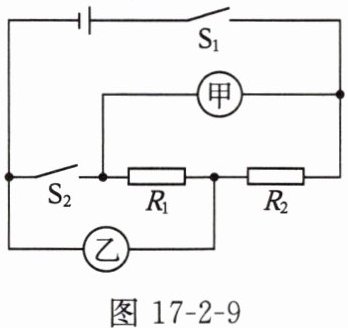

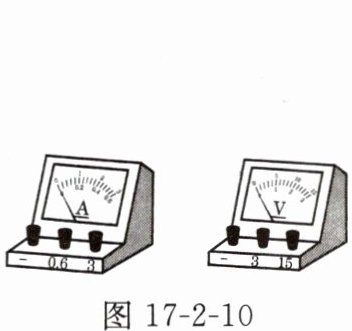

14. 如图 17-2-9 所示电路,若甲、乙两表为图 17-2-10 中的电流表,闭合开关 $ S_1 $,断开开关 $ S_2 $,两表指针位置相同,则 $ R_1 : R_2 = $4:1；若甲、乙两表为图 17-2-10 中的电压表,闭合开关 $ S_1 $、$ S_2 $,则两表示数之比是5:4(电表每次测量均未超过测量范围)。

答案： $ 4:1 $ $ 5:4 $

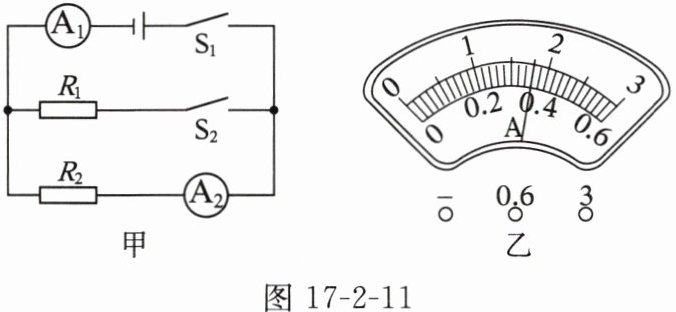

15. 如图 17-2-11 甲所示电路,开关 $ S_1 $、$ S_2 $ 闭合后两电流表的指针均指在同一位置,示数如图 17-2-11 乙所示,则通过 $ R_1 $ 的电流为1.44$ A $,两电阻之比 $ R_1 : R_2 = $$ 1:4 $；只断开开关 $ S_2 $,电流表 $ A_1 $ 的示数将变小(选填“变大”“变小”或“不变”)。

答案： 1.44 $ 1:4 $ 变小

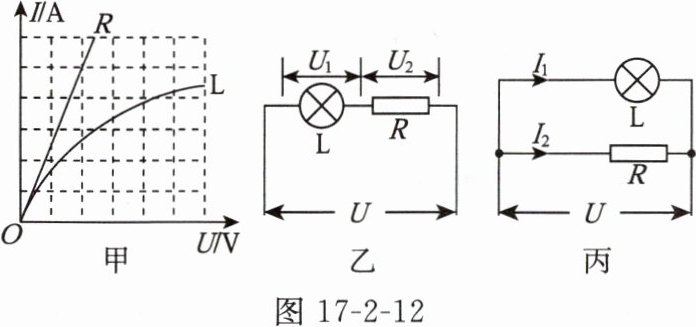

16. 图 17-2-12 甲是灯泡 $ L $ 和定值电阻 $ R $ 的 $ I-U $ 图像,将 $ L $ 和 $ R $ 先后以图 17-2-12 乙、17-2-12 丙所示两种方式连在同一电源上,若乙中 $ U_1 : U_2 = a $,丙中 $ I_1 : I_2 = b $,则下列选项不正确的是(D)。

A.$ a ＞ 1 $
B.$ b ＜ 1 $
C.$ a ＞ b $
D.$ ab = 1 $

答案： D

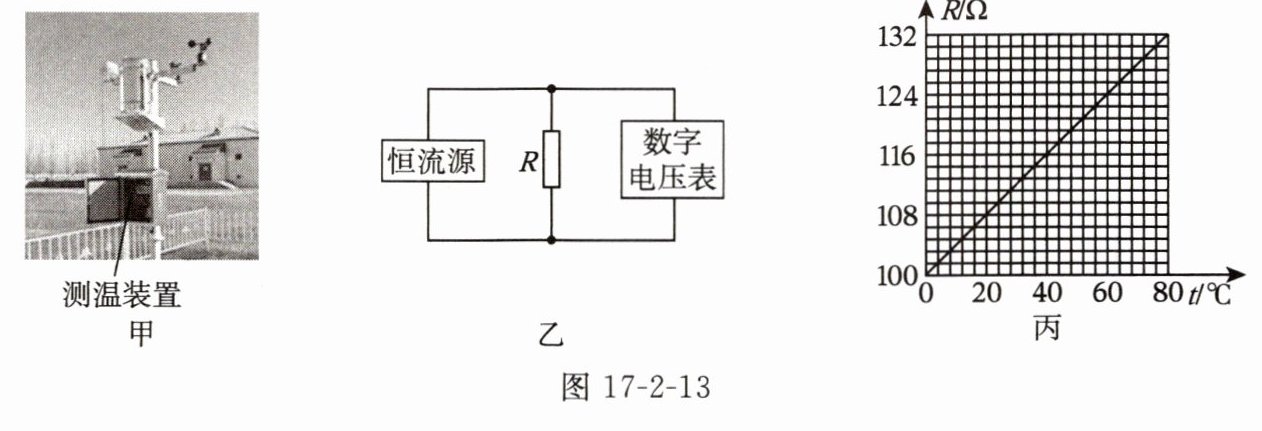

17. 图 17-2-13 甲为自动气象站中的测温装置,它的测温电路可简化为图 17-2-13 乙,其中的“恒流源”是一个特殊电源,电流大小由电源内部结构决定,当电阻 $ R $ 变化时,通过 $ R $ 的电流大小保持不变。电阻 $ R $ 的阻值随温度的变化规律如图 17-2-13 丙所示,通过数字电压表的示数可反映环境的温度。某次环境温度从 $ 20^{\circ}C $ 上升到 $ 30^{\circ}C $,电压表的示数变化了 $ 8 mV $。当温度的变化值相同时,电压表示数的变化值越大,该测温装置的灵敏度越高。下列说法正确的是(C)。

A.每升高 $ 1^{\circ}C $,$ R $ 的阻值增大 $ 1.65 \Omega $
B.通过 $ R $ 的电流为 $ 20 mA $
C.环境温度为 $ 20^{\circ}C $ 时,电压表的示数为 $ 216 mV $
D.若要增大该测温装置的灵敏度,可换一个电流值更小的恒流源

答案： C
