《2025年配套综合练习甘肃九年级物理全一册人教版》

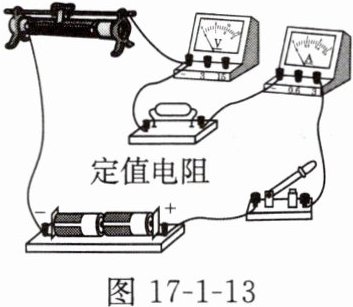

17. 小明用图17-1-13电路“探究电压一定时,电流与电阻的关系”实验。

(1)用笔画线代替导线将图17-1-13中的电压表正确接入电路。
(2)开关闭合前,滑动变阻器的滑片应置于最______(选填“左”或“右”)端。
(3)闭合开关,小明发现无论怎样调节滑动变阻器,电流表指针不偏转,电压表指针有明显偏转且保持不变。已知导线及各接线柱连接完好,则电路中______出现了______故障。故障排除后,移动滑片,使电压表示数为$2V$,记录电流表示数。多次更换定值电阻重复实验,得到电流$I与定值电阻R$的倒数关系如图17-1-14中图线甲所示,从而得出结论。

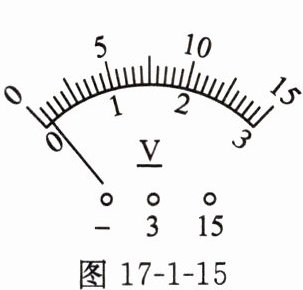

(4)实验结束后,小明应先断开开关,再拆除______两端的导线。在整理器材时,他突然发现电压表指针位置如图17-1-15所示。
①小明遗漏的实验操作是______。
②小华通过正确实验操作也进行了上述实验,小明发现他与小华的实验结论一致,遗漏的实验操作并未影响结论,其原因是______。
③小明按正确操作重新进行实验,他得到的电流$I与定值电阻R$的倒数关系应为图17-1-14中的图线______(选填“甲”“乙”或“丙”)。

答案：

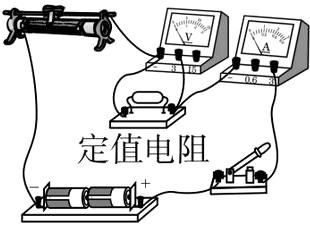

(1)如图

(2)右
(3)定值电阻　断路
(4)电源　①电压表调零(校零)　②实验时定值电阻两端电压仍保持为定值③乙
