《2025年配套综合练习甘肃九年级物理全一册人教版》

13. 如图15-2-7所示,当$S_1$和$S_2$都闭合后,电铃响(选填“响”或“不响”),灯泡不发光(选填“发光”或“不发光”)。

答案： 响 不发光

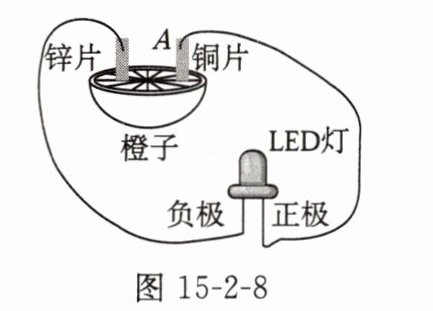

14. 如图15-2-8所示,水果电池点亮了发光二极管,是由于电荷的定向移动形成电流,通过发光二极管；将发光二极管正负极接线对调,二极管不会发光,说明发光二极管具有单向导电性。

答案： 定向移动 单向

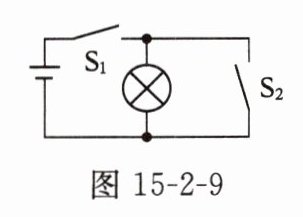

15. 如图15-2-9所示的电路中,当开关$S_1、$$S_2$都闭合时电路为短路；当$S_2$断开、$S_1$闭合时电路为通路(均选填“通路”“断路”或“短路”)。

答案： 短路 通路

16. 几位同学在议论电路的知识。下列说法不正确的是(B)。
A.一般的电路是由电源、用电器、开关和导线组成的
B.电路中只要有电源就有电流
C.在电路中,电源是把其他形式的能转化为电能的装置
D.金属导体中的电流是自由电子定向移动形成的

答案： B

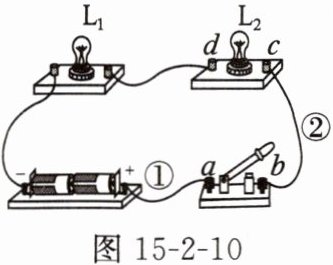

17. 如图15-2-10所示的电路中,闭合开关后两灯泡都不发光。为了寻找灯泡不亮的原因,将一根完好的导线一端固定在电源正极,另一端依次接触a、b、c、d四个接线柱,发现只有与d接线柱接触时灯泡$L_1$才发光。若电路中只有一处断路,位置可能是(D)。

A.导线①
B.开关
C.导线②
D.灯泡$L_2$

答案： D
