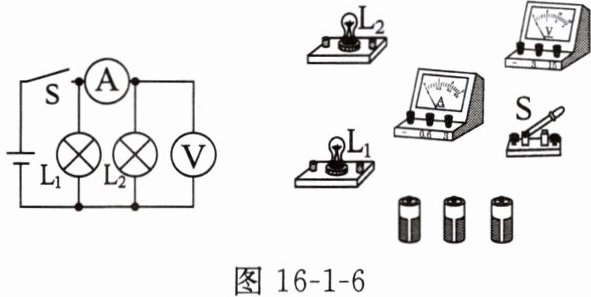

12. 请根据图16-1-6中的电路图,用笔画线代替导线把实物元件连接起来。注意：实物图导线不得交叉,电流表选择较小测量范围。

答案：
如图

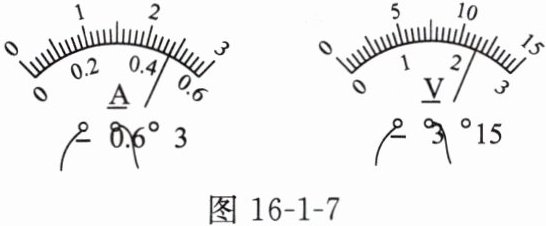

13. 如图16-1-7所示,电流表读数为0.48A,电压表读数为2.3V。

答案： 0.48　2.3

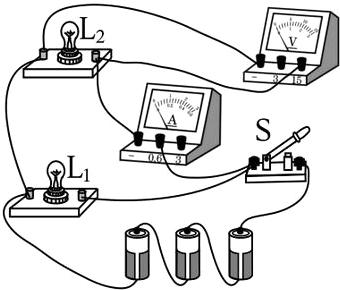

14. 如图16-1-8所示,电源电压是3V且保持不变,S闭合后,电压表示数为1V,则灯$L_2$两端的电压为1V；若断开开关,电压表的示数将变大(选填“变大”“变小”或“不变”)。

答案： 1　变大

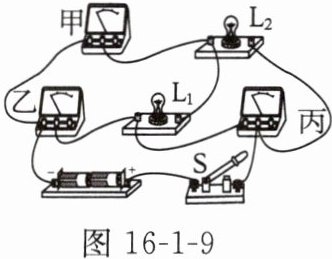

15. 如图16-1-9所示的实物电路由电源、开关S、两个小灯泡$L_1、$$L_2$和甲、乙、丙三个电表(电流表或电压表)组成。闭合开关S后,两个小灯泡$L_1、$$L_2$均能发光。关于甲、乙、丙三个电表的判断,下列选项正确的是(B)。

A.甲是电压表,乙、丙是电流表
B.乙是电压表,甲、丙是电流表
C.甲是电流表,乙、丙是电压表
D.丙是电流表,甲、乙是电压表

答案： B

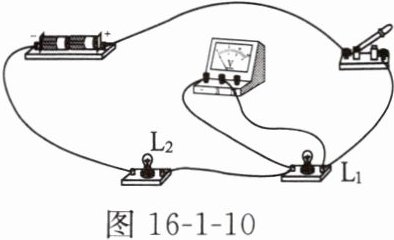

16. 如图16-1-10所示,闭合开关,下列说法正确的是(B)。

A.两只小灯泡并联
B.电压表测量$L_1$两端的电压
C.若$L_1$不发光,一定是$L_1$断路
D.若$L_2$不发光,电压表一定无示数

答案： B
