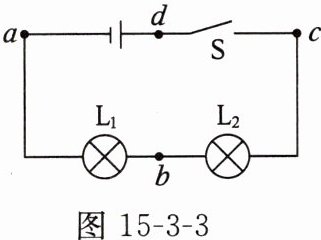

8. 如图 15-3-3 所示,闭合开关 $ S $ 时,小灯泡 $ L_1 $、$ L_2 $ 都不亮,用一段导线的两端接触 $ a $、$ b $ 两点时,两灯都不亮；接触 $ b $、$ c $ 两点时,两灯泡都不亮；接触 $ c $、$ d $ 两点时,两灯都亮。下列判断正确的是(C)。

A.灯 $ L_1 $ 断路
B.灯 $ L_2 $ 断路
C.开关 $ S $ 断路
D.灯 $ L_2 $ 短路

答案： C

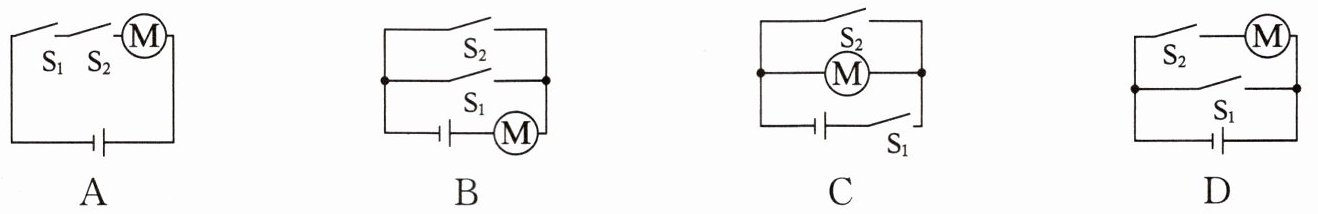

9. 中国高铁技术世界领先,给人们出行带来了极大的便利。乘客进站时,需同时通过身份证验证(相当于闭合 $ S_1 $)和人脸识别(相当于闭合 $ S_2 $),方可开启闸机 $ M $。下列电路设计符合要求的是(A)。

答案： A

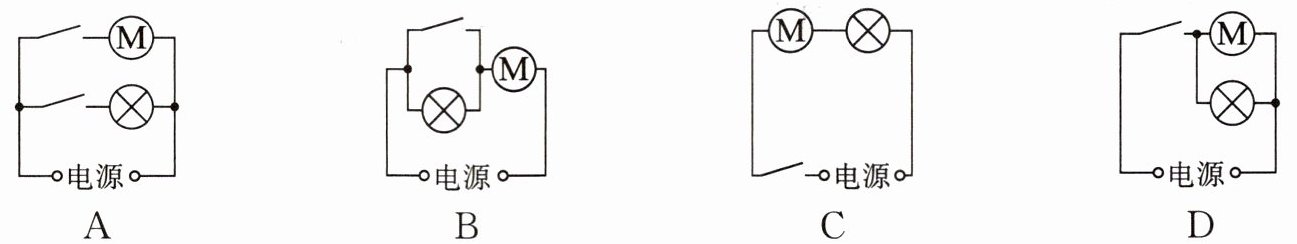

10. 为了减少炒菜时对油烟的吸入,厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部电路设计,符合要求的是(A)。

答案： A

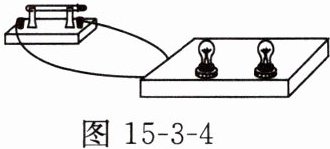

11. 如图 15-3-4 所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)。

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B

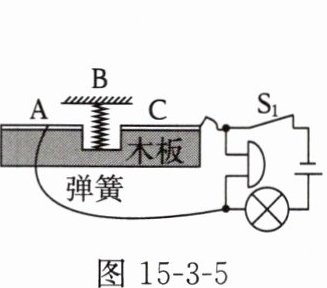

12. 一种具有报警功能的文物展示台的结构如图 15-3-5,该展示台由木板、弹簧、金属片(开关 $ S_2 $)A、B、C 和报警电路组成。当把压在 B 上的物品搬离时,金属片 B 在弹簧作用下与金属片 A、C 分开,相当于断开(选填“闭合”或“断开”)开关 $ S_2 $,这时电铃响(选填“响”或“不响”)。

答案： 断开 响
