《2025年配套综合练习甘肃九年级物理全一册人教版》

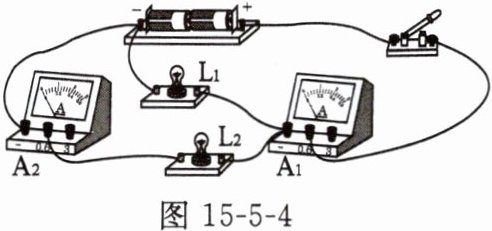

9. 如图15-5-4所示电路,灯泡$L_1、$$L_2$的连接方式是并联。在闭合开关后,如果电流表$A_1$示数为0.5 A,电流表$A_2$示数为0.3 A,则通过小灯泡$L_1$的电流是0.2A。

答案： 并联　0.2

10. 一间教室安装有10盏规格相同的日光灯,正常工作时,通过门边总控开关的电流是1.8 A。自习时,为节能关掉讲台上方的2盏灯,通过总控开关的电流变为(A)。
A.1.44 A
B.1.62 A
C.1.8 A
D.2.16 A

答案： A

11. 如图15-5-5所示的电路中,电源电压恒定,闭合开关S、$S_1$和$S_2,$灯$L_1、$$L_2$都正常发光,下列说法正确的是(C)。

A.电流表$A_2$测通过灯$L_2$的电流
B.电流表$A_1$和$A_2$示数相等
C.断开$S_2,$电流表$A_2$示数变小
D.断开$S_2,$灯$L_1$变暗

答案： C

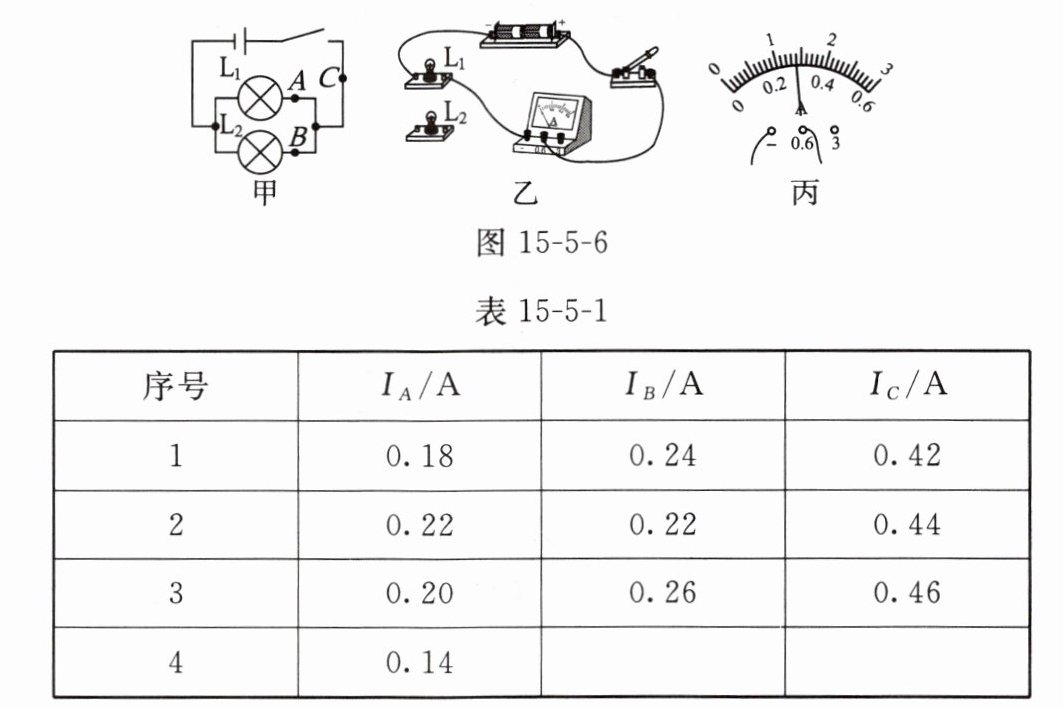

12. 在“探究并联电路中干路电流与各支路电流的关系”的实验中：

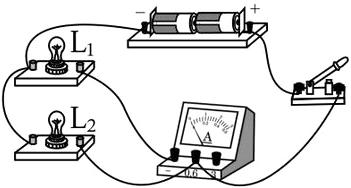

(1)请根据图15-5-6甲中的电路图,用笔画线代替导线将图15-5-6乙中的电路连接完整,使电流表测量流过小灯泡$L_1$的电流,连接电路时应______开关。
(2)用电流表分别测量A、B、C三点的电流,更换灯泡多次测量,将实验数据记录在表15-5-1中,其中第4次实验中B点的电流如图15-5-6丙所示,则Iᵦ= ______A；分析数据可知：并联电路中电流的特点是______。
(3)在第2次实验中测得A、B两点的电流相等,原因可能是______。

答案：

(1)如图 断开
(2)0.28　干路电流等于各支路电流之和
(3)两个灯泡的规格相同
