7. 关于“探究电流和电压的关系”和“探究电流和电阻的关系”两个实验中滑动变阻器的主要作用,下列说法正确的是(D)。
A.都是控制定值电阻两端电压一定
B.都是改变定值电阻两端的电压
C.前者是控制定值电阻两端电压一定,后者是改变定值电阻两端的电压
D.前者是改变定值电阻两端的电压,后者是控制定值电阻两端电压一定

答案： D

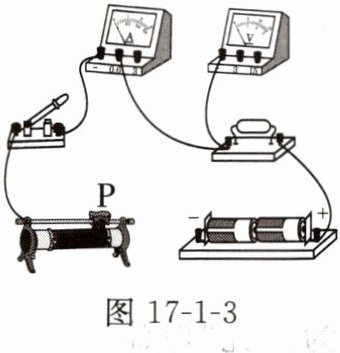

8. 在图17-1-3中完成探究电流与电压关系的电路连接,使滑动变阻器接入电路的阻值最大。

答案：

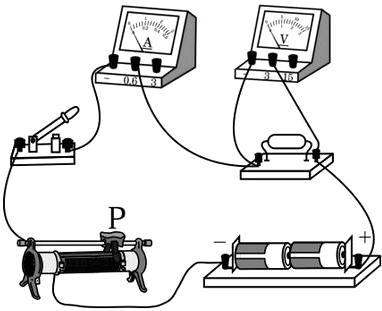

如图

9. 某班级在“探究电流与电压的关系”分组实验中,所用电源电压为$3V$,定值电阻$R阻值为5Ω$,滑动变阻器的规格为“$20Ω$ $1A$”,各仪器均完好。请回答下列问题：

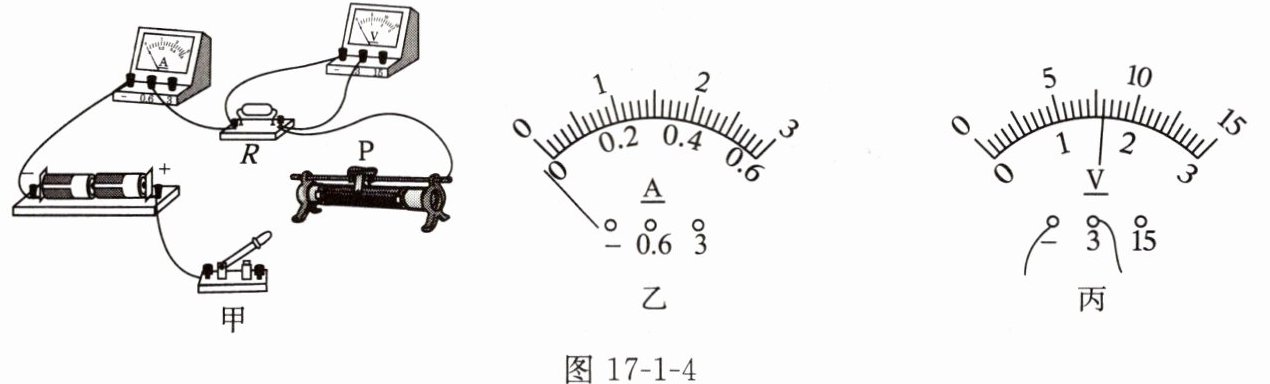

(1)用笔画线代替导线,将图17-1-4甲电路连接完整,要求：滑动变阻器滑片$P$向右移动时电阻变大,导线不交叉。
(2)检查电路时,发现电流表指针如图17-1-4乙所示,接下来正确的操作是______。
(3)闭合开关进行实验,移动滑片$P$到某一位置,电压表的示数如图17-1-4丙所示,为______$V$。

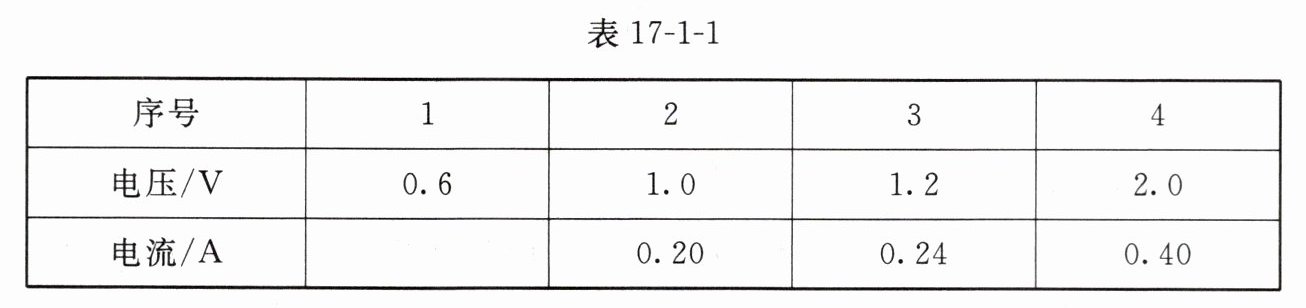

(4)一小组展示实验数据如表17-1-1所示,分析表格中有效实验数据,初步得出：导体的电阻一定时,通过导体的电流与导体两端的电压成______。

(5)其中滑片在阻值最大位置时记录的为第一次数据。根据实验结论可推测第一次数据中对应的电流值应为______$A$。

答案：

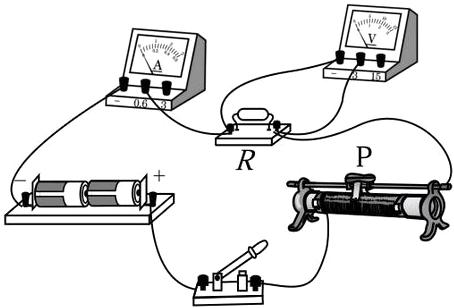

(1)如图

(2)对电流表调零
(3)1.6
(4)正比
(5)0.12
