《2025年配套综合练习甘肃九年级物理全一册人教版》

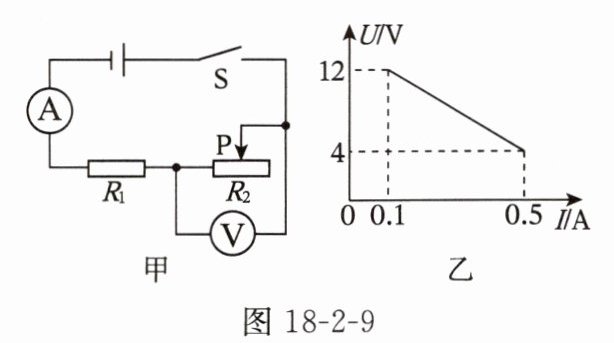

17. 在如图18-2-9甲所示的电路中,电源电压保持不变。闭合开关S,将滑动变阻器的滑片由最右端向左端移动的过程中,电压表与电流表示数的变化关系如图18-2-9乙所示。下列选项正确的是(B)。

A.电源电压为$12V$
B.电路的最小功率为$1.4W$
C.电压表与电流表对应的示数之比变大
D.电路中,电流的最大值与最小值之比为$5:1$

答案： B

18. 现有标有“$6V$ $3W$”和“$6V$ $6W$”的灯$L_{1}和L_{2}$(假设两灯灯丝电阻不变),若将它们串联在某电源上,当其中一个灯正常发光时,下列说法正确的是(B)。
A.通过灯$L_{1}和L_{2}的电流之比为1:2$
B.灯$L_{1}和L_{2}两端的电压之比为2:1$
C.灯$L_{1}和L_{2}$的发光亮度相同
D.能够正常发光的灯应是$L_{2}$

答案： B

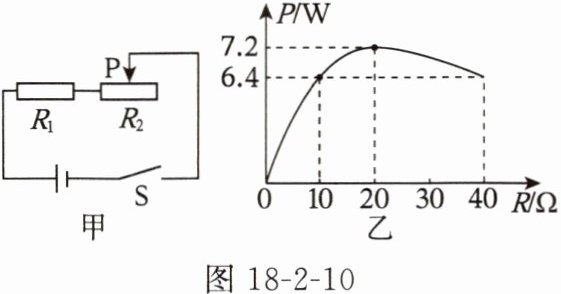

19. 如图18-2-10甲所示,将定值电阻$R_{1}$与规格为“$40\Omega $ $2A$”的滑动变阻器$R_{2}$连入电源电压恒定不变的电路中,闭合开关S,移动滑片P,$R_{2}$的电功率P与其连入电路电阻R之间的变化图像如图18-2-10乙所示。则电源电压$U=$24$V$,$R_{1}$的阻值为20$\Omega $,电路的最大电功率为28.8$W$。

答案： 24 20 28.8
