《2025年配套综合练习甘肃九年级物理全一册人教版》

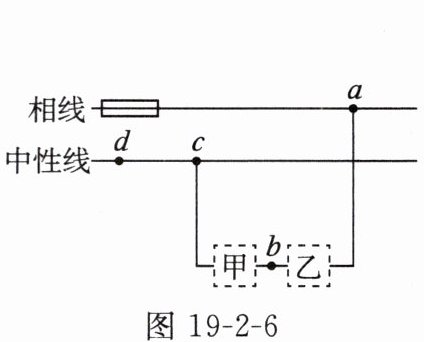

13. 图19-2-6是家庭电路的一部分,两虚线框中连入了电灯和开关,则方框乙中为开关；闭合开关后,发现电灯不亮,使用测电笔测试a、b、c三点时测电笔的氖管均发光,测试d点时测电笔的氖管不发光,则该电路的故障为cd之间断路。

答案： 乙　cd之间断路

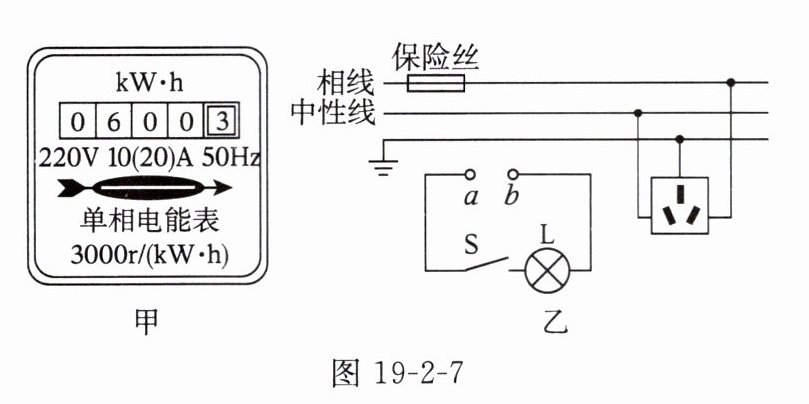

14. 小强家安装的电能表如图19-2-7甲所示,书房灯L及三孔插座的安装电路如图19-2-7乙所示,为保证安全用电,下列说法正确的是(D)。

A.小强家的用电总功率不得超过2200 W
B.若保险丝熔断,可用铁丝代替
C.a端应接中性线,b端应接相线
D.三孔插座的安装符合安全用电原则

答案： D

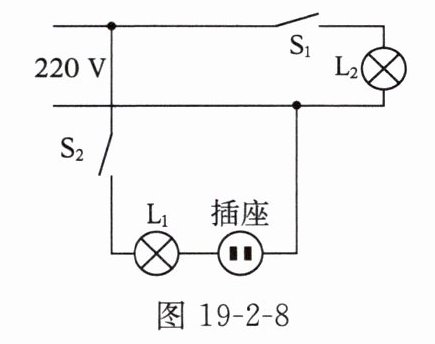

15. 某同学想把两盏“220 V 60 W”的电灯和一个插座接入家庭电路中,他设计的电路图如图19-2-8所示,若闭合开关$S_1$和$S_2,$下列现象会出现的是(C)。

A.两盏灯同时烧坏
B.两盏灯正常发光
C.只有$L_2$正常发光
D.在插座上插上一盏“220 V 30 W”的台灯,台灯能正常发光

答案： C

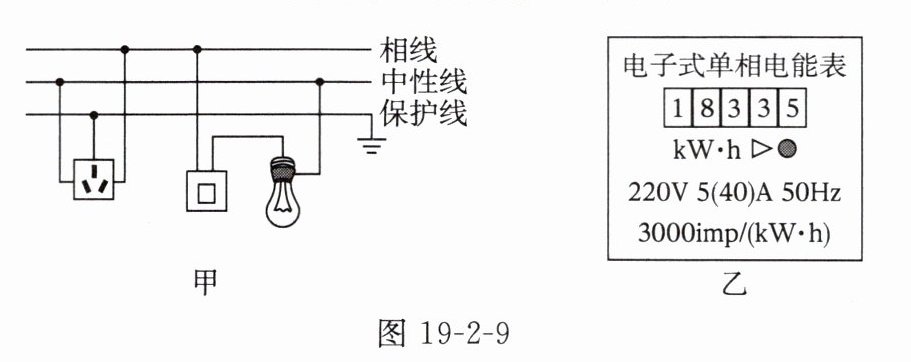

16. 图19-2-9甲是家庭电路示意图,插座与灯泡的连接方式是并联。闭合开关后,灯泡不亮,测电笔分别插入插座的三个孔中都不发光,则电路故障是相线断路。家用电能表如图19-2-9乙所示,能接入电路中用电器的最大总功率为8800W。若家中仅有电饭锅工作,5 min内电能表指示灯闪烁了300次,电饭锅在这段时间内产生的热量是3.6×10⁵J。

答案： 并　相线　8800　3.6×10⁵
