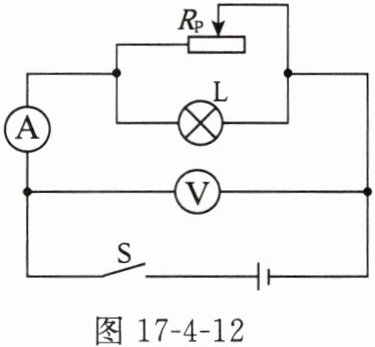

17. 小文设计并连接了如图17-4-12所示的电路,电源两端电压和小灯泡的电阻都不变。闭合开关$S$,保证电路安全的前提下,滑动变阻器的滑片从右向左滑动的过程中(C)。

A.滑动变阻器接入电路的电阻变大,灯泡变暗
B.电流表示数变大,电压表示数变小
C.电压表示数与电流表示数的比值变小
D.可以将滑动变阻器滑片滑到最左端

答案： C

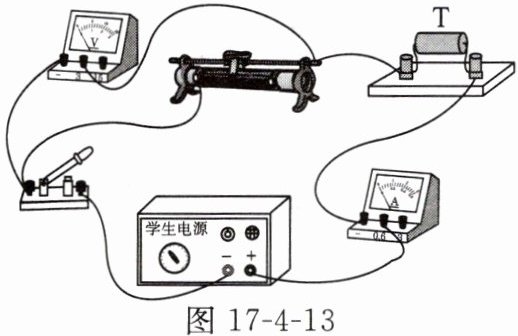

18. 如图17-4-13所示,电源电压恒为$6V$,敏感元件$T$的电阻随电流的增大而减小。当电压表示数为$2V$时,电流表示数为$0.2A$,当电压表示数为$2.4V$时,电流表示数可能是(A)。

A.小于$0.18A$
B.等于$0.18A$
C.大于$0.18A$,小于$0.2A$
D.大于$0.2A$,小于$0.24A$

答案： A

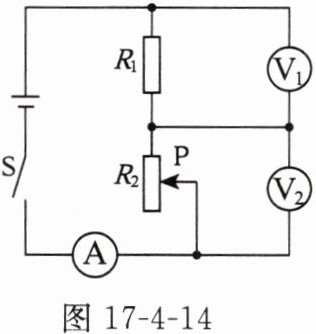

19. 在如图17-4-14所示的电路中,电源电压恒定。闭合开关$S$,将滑动变阻器的滑片$P$向下移动,下列说法错误的是(C)。

A.电压表$V_{1}和电流表A$的示数之比不变
B.电压表$V_{2}和电流表A$的示数之比变大
C.电压表$V_{1}示数的变化量和电流表A示数的变化量比值的绝对值\left|\frac{\Delta U_{1}}{\Delta I}\right|$变大
D.电压表$V_{2}示数的变化量和电流表A示数的变化量比值的绝对值\left|\frac{\Delta U_{2}}{\Delta I}\right|$不变

答案： C

20. 在“制作定值电阻”的实践活动中,同学们在实验室找到一捆镍铬合金丝,其包装上标有“横截面积$1mm^{2}$,长度$10m$”的字样。为了利用这捆镍铬合金丝制作一个$8\Omega$的定值电阻,同学们先将这捆镍铬合金丝两端的绝缘皮刮掉并接到接线柱上,然后进行了如下操作：

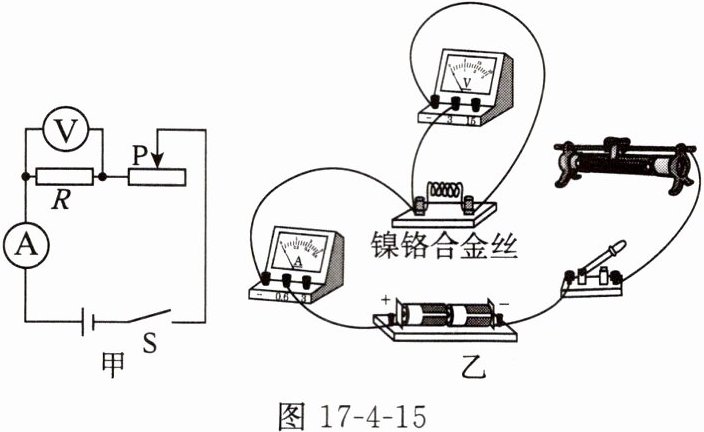

(1)根据图17-4-15甲的电路图,以笔画线代替导线将图17-4-15乙的实物电路连接完整(要求：导线不能交叉)。
(2)闭合开关后,移动滑动变阻器滑片的过程中发现电流表、电压表均有示数,但始终不变化,出现这一现象的原因可能是______(填字母)。
A. 镍铬合金丝短路
B. 镍铬合金丝断路
C. 滑动变阻器短路
D. 滑动变阻器断路
(3)排除故障后闭合开关,移动滑动变阻器的滑片改变这捆镍铬合金丝两端的电压,测得多组电压及电流的值,将数据填入表17-4-1中。第三次实验时,电流表的示数如图17-4-16所示,则测得的电流为______$A$,计算该次的电阻值为______$\Omega$。


(4)为了确定这捆镍铬合金丝的电阻,上表在设计时还应增加的一项内容为______。
(5)根据实验的计算结果,制作$8\Omega$的定值电阻应截取长度约为______$m$的镍铬合金丝。

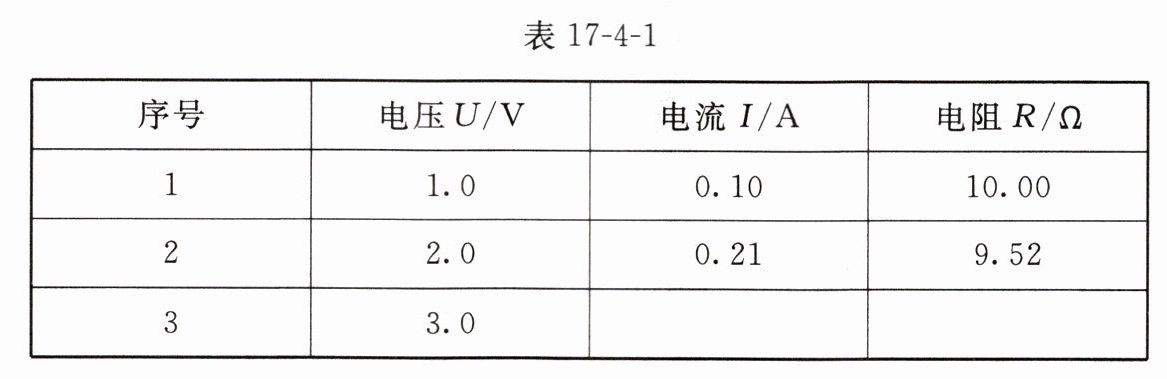

|序号|电压$U/V$|电流$I/A$|电阻$R/\Omega$|
|1|1.0|0.10|10.00|
|2|2.0|0.21|9.52|
|3|3.0| | |

答案：

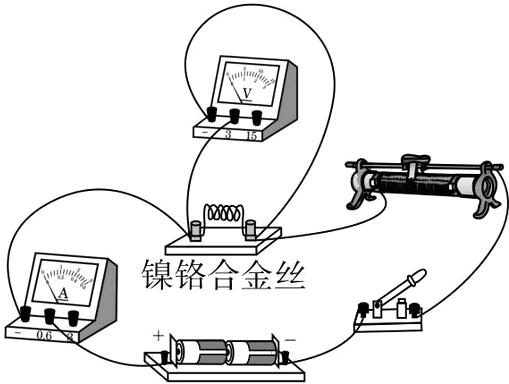

(1)连线如图

(2)C
(3)0.28 10.71
(4)电阻R的平均值
(5)7.94
