《2025年配套综合练习甘肃九年级物理全一册人教版》

7. 图20-2-4是探究通电螺线管磁场特点的实验装置。下列操作能改变螺线管两端磁极的是(B)。

A.移动滑动变阻器滑片
B.对调电源正负极
C.改变螺线管线圈匝数

D.增大电源电压

答案： B

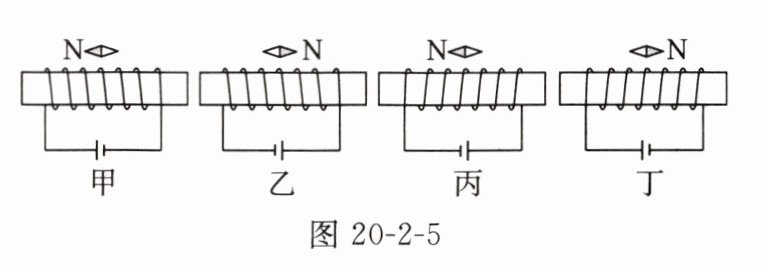

8. 如图20-2-5所示,通电螺线管旁的小磁针分别静止在图示位置。请科学推断,最终决定通电螺线管极性的是(D)。

A.电源正负极的接法
B.螺线管导线的环绕方向
C.小磁针静止时N极的指向
D.螺线管中电流的方向

答案： D

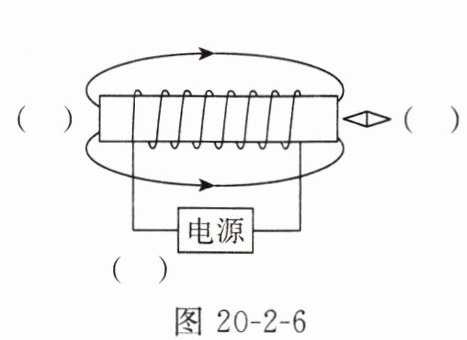

9. 如图20-2-6所示,小磁针静止在通电螺线管右侧,请根据图中磁感线的方向,在螺线管左端和小磁针右端的括号内标出极性(“N”或“S”),在电源左边的括号内标出极性(“+”或“-”)。

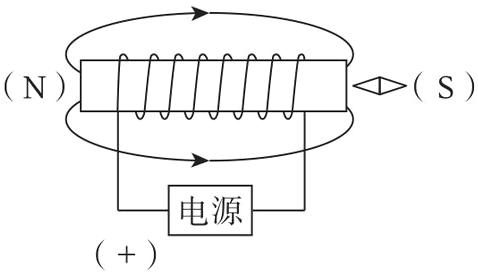

答案：
如图

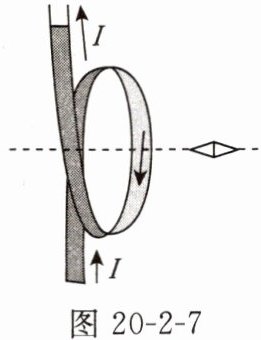

10. 环形电流可以看成是通电螺线管的一圈,如图20-2-7所示,通电圆环跟纸面垂直,其中电流方向如图中箭头所示,此时圆环右侧的小磁针处于静止状态。请在图中标明小磁针的N极,并画出经过小磁针所在位置的那条磁感线。

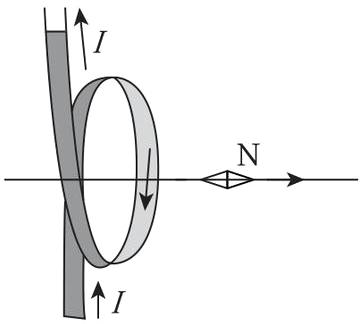

答案：
如图

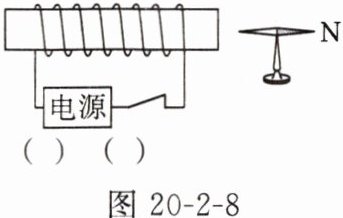

11. 闭合开关,通电螺线管附近小磁针的N极指向如图20-2-8所示,请在图中括号内标出电源的“+”“-”极。

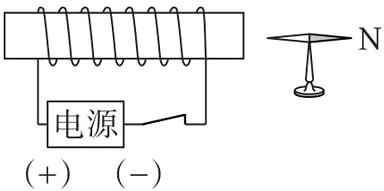

答案：
如图
