《2025年配套综合练习甘肃九年级物理全一册人教版》

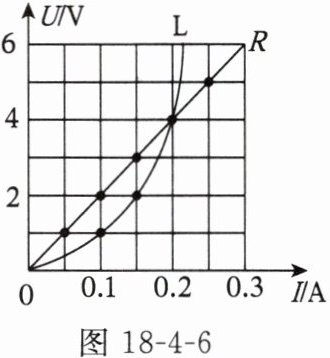

15. 图18-4-6是“扬帆”学习小组对小灯泡L和定值电阻R的阻值进行测量后,根据实验数据作出的U-I图像。若将L和R串联接在8 V的电源两端,L与R的电阻之比为1:1；若将L和R并联在2 V的电源两端,在1 min内,L与R产生的热量之比为3:2。

答案： $1:1$ $3:2$

16. 某款家用电热取暖器有两个挡位,它正常工作时,下列说法正确的是(D)。
A.取暖器的电热丝是由熔点低的材料制成的
B.“高温”挡一定比“低温”挡产生的热量多
C.“高温”挡一定比“低温”挡的工作电阻大
D.连接电热丝的导线比电热丝的电阻小

答案： D

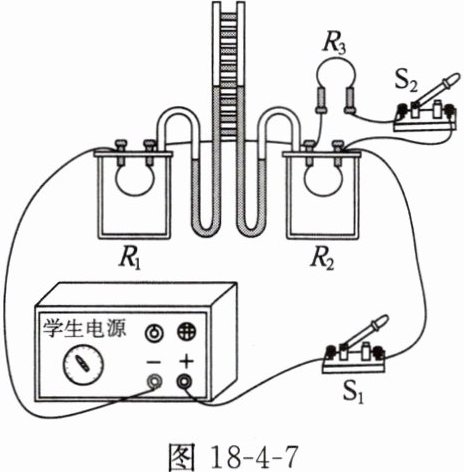

17. 图18-4-7是探究电流热效应的实验装置,两个相同透明容器中密封着等量的空气和电阻$R_1、$$R_2,$其中$R_1 = 5Ω,R_2 = R_3 = 10Ω。$下列说法正确的是(A)。

A.只闭合$S_1,$可以探究电流通过导体产生的热量与电阻的关系
B.只闭合$S_1,$若电路中的电流为0.2 A,则通电1 min电阻$R_1$产生的热量为0.2 J
C.闭合$S_1$和$S_2$后,通过$R_1$的电流是通过$R_2$电流的1/2
D.闭合$S_1$和$S_2$后,左右两侧U形管内液柱的高度差一样

答案： A

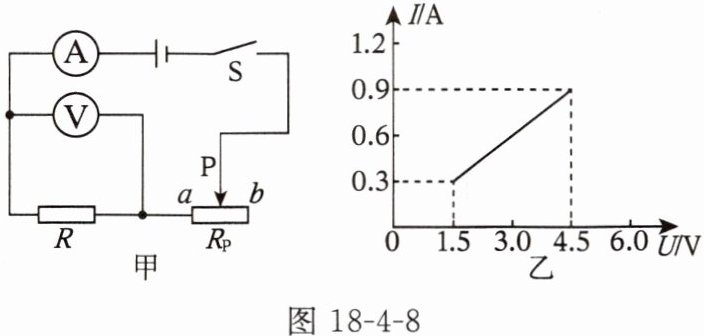

18. 如图18-4-8甲所示电路,电源电压保持不变,闭合开关S,滑动变阻器的滑片P从b端移到a端的过程中,电流表示数I与电压表示数U的关系如图18-4-8乙所示。下列说法正确的是(C)。

① 电源电压为6 V
② 定值电阻R的阻值为5Ω
③ 滑动变阻器的最大阻值为10Ω
④ 滑片P在b端时,通电1 min电阻R产生的热量为27 J
A.只有②③
B.只有①③
C.只有②③④
D.只有①②④

答案： C
