12. 在“伏安法测电阻”实验中,老师准备了阻值未知的定值电阻R、电压表、电流表、两节新干电池、开关、导线若干、滑动变阻器(铭牌上标有“20Ω 1A”)等器材。所有器材均完好。

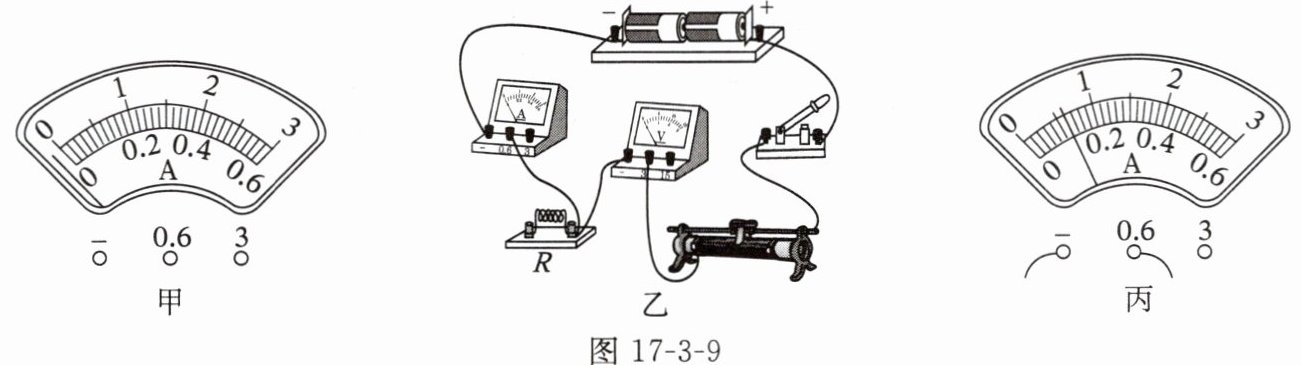

(1)小夏按照实验操作要求,在检查实验器材时,发现电流表指针的位置如图17-3-9甲所示,则需要将指针______。

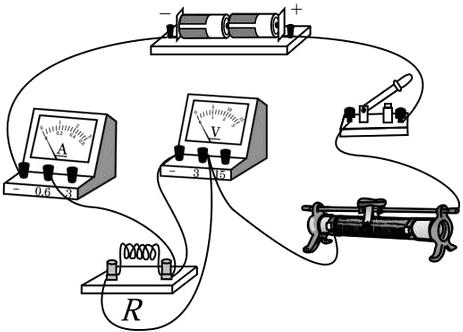

(2)解决问题后,小夏设计并连接了如图17-3-9乙所示的部分电路,请用笔画线代替导线将电路连接完整(要求：导线不可交叉)。
(3)闭合开关前,应将滑动变阻器的滑片调至最______(选填“左”或“右”)端。此时,滑动变阻器的作用是______。
(4)检查电路连接无误,闭合开关。在实验的过程中,电压表示数突然接近最大值,电流表示数几乎为0。若电路中只有一处故障,则发生的故障可能是定值电阻R______。
(5)排除故障后,小夏继续进行实验,当电压表示数为1.2V时,电流表的示数如图17-3-9丙所示,则定值电阻的阻值R = ______Ω。小夏认为实验已经完成,小民则认为仅这样就得出定值电阻的阻值不够可靠,原因是______。

答案：

(1)调节到零刻度线处
(2)电路连接如图

(3)右 保护电路
(4)断路
(5)10 没有多次测量取平均值减小误差

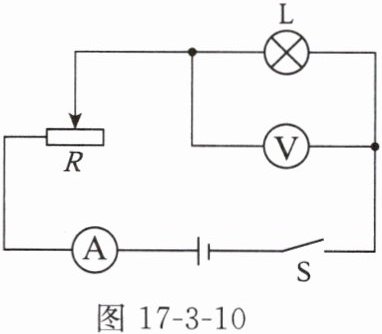

13. 小艾用如图17-3-10所示的电路测量小灯泡的电阻,电流表和电压表选用较小测量范围。闭合开关前,将滑动变阻器的滑片移到最右端的目的是保护电路。闭合开关,她发现灯泡不亮,两电表的示数均很小；经过检查,确认电路连接正确,两电表均完好,小艾的下一步操作应该是移动滑动变阻器滑片。

答案： 保护电路 移动滑动变阻器滑片
