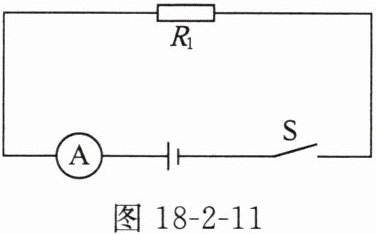

20. 在如图18-2-11所示的电路中,电阻$R_{1}的阻值为10\Omega $,电源电压为$15V$。
(1)闭合开关后,求通过电阻$R_{1}的电流I_{1}$。
(2)把滑动变阻器$R_{2}$与电流表(选$0\sim 0.6A$的测量范围)以某种方式接入电路中,发现电路中最小电功率为$27W$。
①判断电阻$R_{1}与电阻R_{2}$的连接方式,并说明理由。
②求电路中滑动变阻器的最大阻值$R_{max}$。
③求电路中的最大电功率$P_{max}$。

答案：
(1)1.5A
(2)①并联，理由见解析 ②50Ω③31.5W 解析:
(1)此时通过电阻 $R_1$ 的电流 $I_1$ 为 $I_1=\frac{U_1}{R_1}=\frac{U_总}{R_1}=\frac{15\ V}{10\ \Omega}=1.5\ A$
