《2025年配套综合练习甘肃九年级物理全一册人教版》

1. 伏安法测电阻：测量电阻器两端的电压和通过的电流,利用欧姆定律算出电阻,这种测量电阻的方法,简称伏安法。

答案： 电压 电流 欧姆定律

2. 用伏安法测电阻时,通常用滑动变阻器改变待测电阻器两端的电压,多次测量电压及电流,并分别算出相应的电阻,最后求出电阻的平均值。这种做法的目的是减小误差,此外还可以用图像处理的方法求出电阻。

答案： 滑动变阻器 平均值 减小误差 图像处理

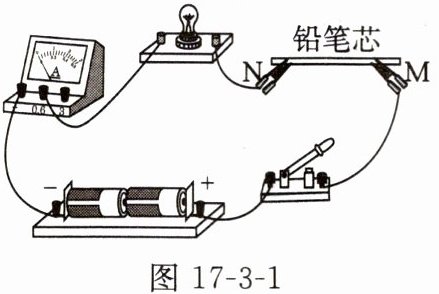

3. 如图17-3-1所示,闭合开关,导线夹M在铅笔芯上向右移动,电流表的示数变小(选填“变大”“变小”或“不变”),若要测量铅笔芯的电阻,需补充的仪表是电压表。

答案： 变小 电压表

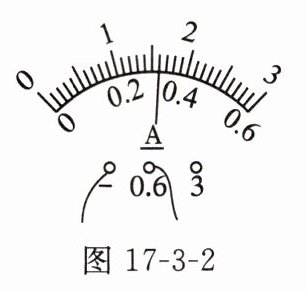

4. 在用伏安法测电阻的实验中,电压表的示数为4.8V,电流表的指针如图17-3-2所示,则电流表的示数为0.32A,被测电阻的阻值为15Ω。

答案： 0.32 15

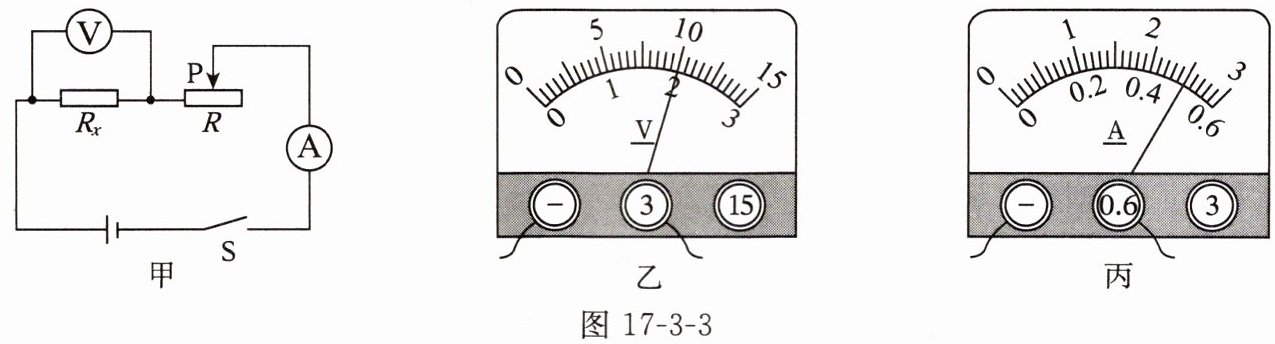

5. 小英按图17-3-3甲所示的电路图连接实验电路,测量电阻Rₓ的阻值,该实验的实验原理是$R=\frac{U}{I}$；闭合开关S,调节滑动变阻器的滑片P后,观察到电压表和电流表的示数分别如图17-3-3乙、丙所示,则电压表的示数为2V,电流表的示数为0.5A,待测电阻Rₓ的阻值为4Ω。

答案： $R=\frac{U}{I}$ 2 0.5 4
