《2025年配套综合练习甘肃九年级物理全一册人教版》

6. 选取一根自动铅笔芯,连接如图 16-4-5 所示的电路,使夹子甲在铅笔芯右端固定,移动夹子乙,观察小灯泡的亮度。下列说法正确的是(D)。

A.无论怎样移动夹子乙,小灯泡的亮度不变
B.夹子乙从左向右移动,可使小灯泡亮度逐渐由亮变暗
C.将铅笔芯换成塑料吸管,移动夹子乙,小灯泡亮度会改变
D.该实验说明了滑动变阻器的工作原理

答案： D

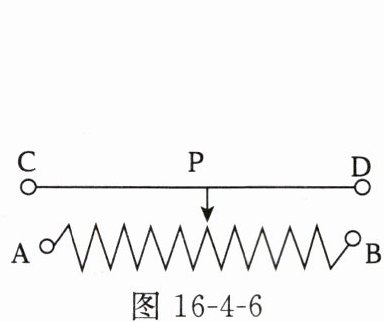

7. 如图 16-4-6 所示,要使滑片向左移动时,滑动变阻器接入电路的电阻变小,应选择的接线柱可能是(B)。

A.A 和 B
B.A 和 C

C.C 和 D
D.B 和 D

答案： B

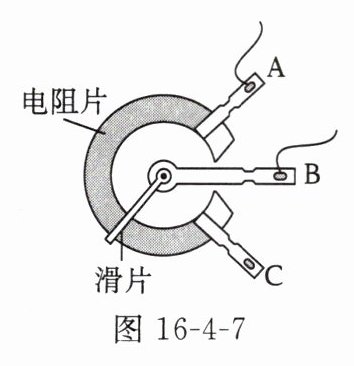

8. 电位器实质是一种变阻器,图 16-4-7 是电位器的结构和连入电路的示意图,A、B、C 是接线柱。当滑片向 A 端旋转时,连入电路的电阻(B)。

A.变大
B.变小
C.不变
D.先变大后变小

答案： B

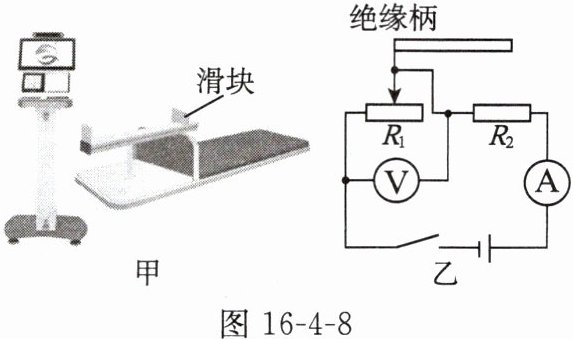

9. 图 16-4-8 甲是坐位体前屈测量仪,图 16-4-8 乙是同学们设计的模拟电路。闭合开关,当推动绝缘柄使滑动变阻器的滑块向左移动时,可以利用示数增大的电表的示数反映测量成绩。在此测试过程中下列分析不正确的是(C)。

A.此电路设计中,用电流表示数反映测量成绩
B.绝缘柄向左推的距离越大,滑动变阻器接入电路的阻值越小
C.绝缘柄向左推的距离越大,电路中的总电阻越大
D.去掉$ R_2$后不能确保电路安全

答案： C
