《2025年配套综合练习甘肃九年级物理全一册人教版》

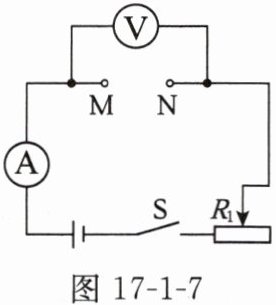

12. 小科利用器材探究通过$M$、$N$之间导体的电流与电压的关系,部分电路如图17-1-7所示。

(1)图中$M$、$N$之间应连入定值电阻(选填“定值电阻”或“小灯泡”)。
(2)图中$M$、$N$之间若接入定值电阻,闭合开关,当滑动变阻器滑片向左移动时,滑动变阻器两端的电压变小(选填“变大”“变小”或“不变”)。

答案：
(1)定值电阻
(2)变小

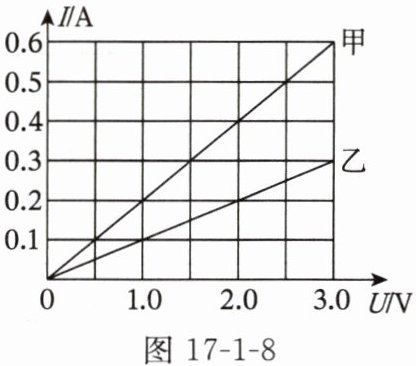

13. 小艺同学在“探究通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图17-1-8所示的图像。分析图像可知,通过导体甲的电流与其两端的电压成正比；将甲、乙两导体并联后接到电压为$3V$的电源上,干路中的电流为0.9$A$。

答案： 正比　0.9

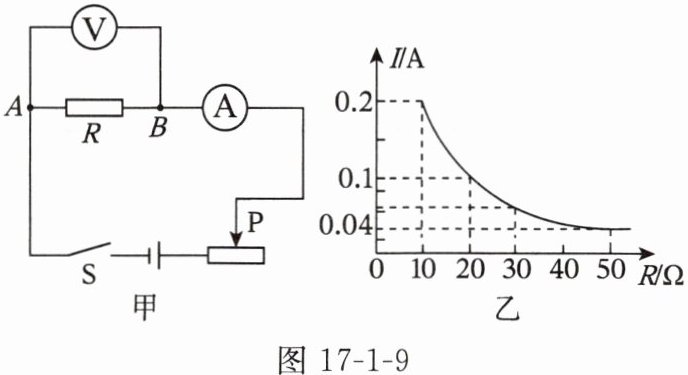

14. 图17-1-9甲为“探究电流与电阻的关系”实验电路图,根据实验数据作出的$I - R$图像如图17-1-9乙,以下关于该实验说法正确的是(B)。

A.当$A$、$B间的电阻由10Ω更换为20Ω$后,要控制电阻两端电压不变,应将滑动变阻器的滑片向左移动
B.实验过程中控制电压表示数为$2V$不变
C.若电源电压为$6V$,则滑动变阻器的规格可以是“$50Ω$ $1A$”
D.实验结论：电压一定时,电阻跟电流成反比

答案： B
