《2025年配套综合练习甘肃九年级物理全一册人教版》

1. 在串联电路中,电源两端的电压等于(选填“大于”“等于”或“小于”)各用电器两端的电压之和。

答案： 等于

2. 串联电池组两端的电压等于(选填“大于”“等于”或“小于”)每节电池两端的电压之和。

答案： 等于

3. 并联电路中各支路用电器两端的电压与电源两端的电压相等。

答案： 相等

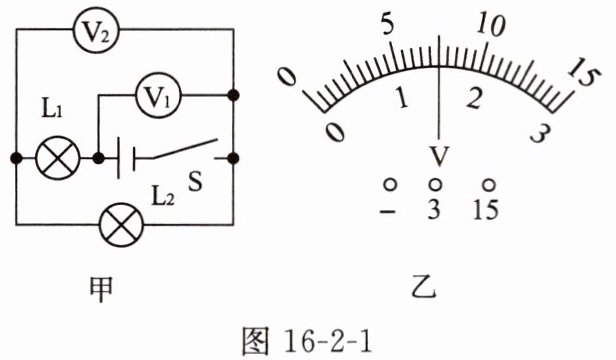

4. 如图 16-2-1 甲所示电路,当闭合开关后,两个灯泡正常发光,这时两只电压表的指针偏转角度相同,指针位置均如图 16-2-1 乙所示,甲图中电压表$V_2$测量的是L₂(选填$“L_1”“L_2”$或$“L_1 $和$ L_2”)$两端的电压$,L_1 $两端的电压为6V。当断开开关时,电压表V₁和V₂(选填“只有$ V_1”“$只有$ V_2”$或$“V_1 $和$ V_2”)$无示数。

答案： L₂ 6 V₁和V₂

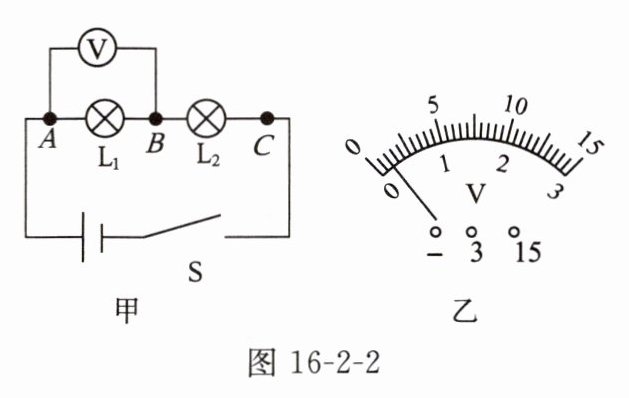

5. 小明按图 16-2-2 甲所示的电路探究串联电路中的电压规律,闭合开关,电压表指针如图 16-2-2 乙所示,造成这种现象的原因是电压表测量范围选大(选填“大”或“小”)了；选择合适的测量范围,电路接通一段时间后$,L_1$突然熄灭$,L_2$仍然发光,电压表无示数,原因可能是L₁短路；电路正常后,小明想测灯泡$ L_2$两端的电压,将 A 接线柱改接到 C 点,B 接线柱保持不动,他不能(选填“能”或“不能”)测出$ L_2$两端的电压。

答案： 大 L₁短路 不能

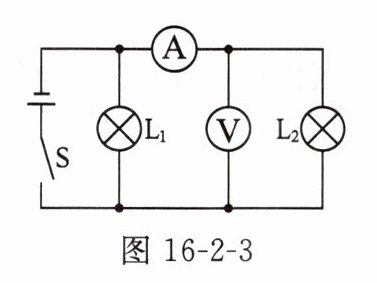

6. 如图 16-2-3 所示,电源电压不变,闭合开关 S,灯泡$ L_1、$$L_2$都发光,一段时间后,其中一个灯泡突然熄灭,而电压表示数不变,电流表示数几乎为零,由此判断发生的故障可能是L₂断路。

答案： L₂断路
