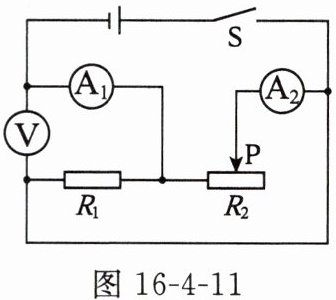

12. 如图 16-4-11 所示,电源电压保持不变$,R_1$为定值电阻$,R_2$为滑动变阻器。闭合开关后,当$ R_2$的滑片 P 向右滑动时,电压表示数不变,电流表$ A_1$示数与$ A_2$示数之差不变(均选填“变大”“变小”或“不变”)。

答案： 不变 不变

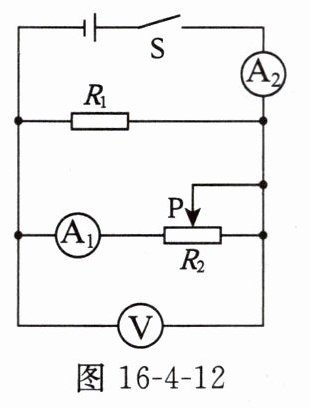

13. 在如图 16-4-12 所示电路中,电源电压保持不变。当开关 S 闭合,滑动变阻器的滑片 P 向右移动时,电表示数变化情况是(A)。

A.电流表$ A_2$示数减小,电压表示数不变
B.电流表$ A_1$示数不变,电压表示数不变
C.电流表$ A_2$示数减小,电压表示数增大
D.电流表$ A_1$示数增大,电压表示数增大

答案： A

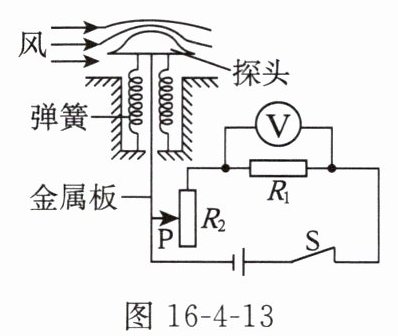

14. 如图 16-4-13 所示,某实践活动小组制作了一个风速探测器,当水平方向的风吹过时,探头产生升力,弹簧的长度会发生变化,与探头连接的金属板将带动滑片 P 滑动。关于这一装置所实现的功能和各元件的作用,下列说法正确的是(C)。

A.当风速增大时,弹簧的长度减小
B.当风速增大时,探头向下运动
C.当风速增大时,电压表示数增大
D.当风速增大时$,R_2$接入电路的电阻增大

答案： C

15. 阅读短文,回答文后问题。
油电混合动力汽车

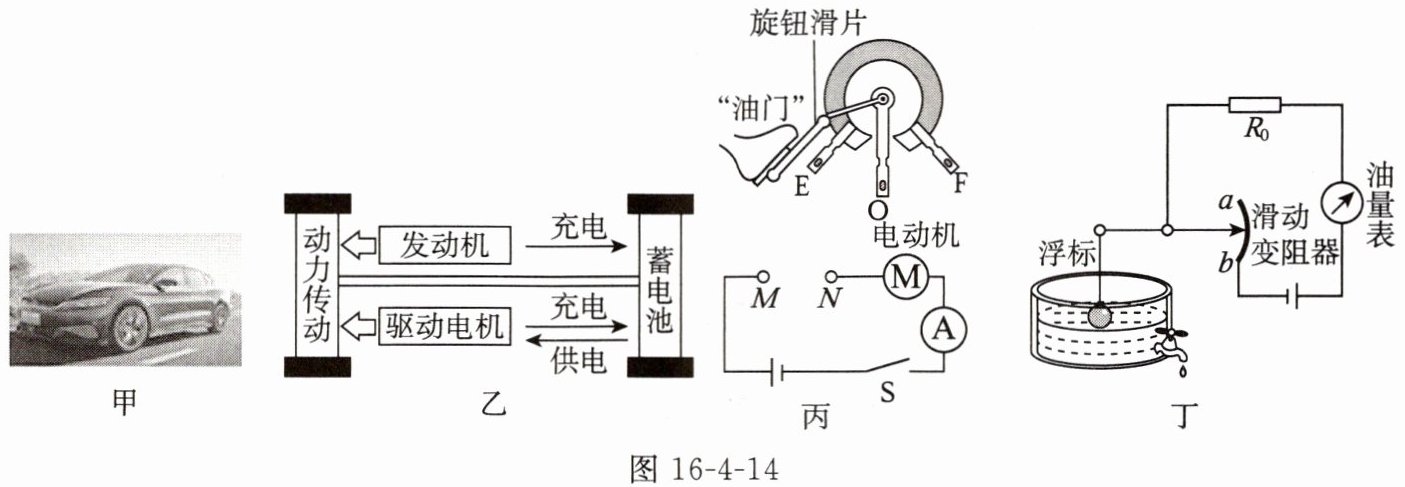

图 16-4-14 甲是国产某品牌油电混合动力汽车,其工作原理如图 16-4-14 乙所示。发动机内燃油燃烧放出的热量用于驱动汽车行驶和对蓄电池充电。当它以 60 km/h 的速度沿水平公路匀速行驶 30 min 的过程中,燃烧了 3 kg 燃油,发动机和驱动电机同时共同为汽车行驶提供能量$ 7.5×10^7 J,$其中 60%的能量来自燃油燃烧；发动机用于充电的能量为$ 5×10^6 J。$设燃油在发动机气缸内完全燃烧,燃油的热值为$ 5×10^7 J/kg。$
与普通汽车刹车过程不同,该油电混合动力汽车在关闭发动机后,动能除用于克服与地面的摩擦力做功外,其余能量全部通过驱动电机反转为发电机给蓄电池充电。

(1)检修汽车同侧前后两个转向灯时,司机会拨动方向盘旁边的横杆,并观察转向灯的发光情况,司机所拨动的这根横杆相当于电路中的____(选填“电源”“开关”或“导线”)；若拨动横杆后发现有一个转向灯不亮,说明这两灯是____联的。
(2)图 16-4-14 丙中的 O、E、F 为变阻器的三个接线柱,驾驶员踩下“油门”时,变阻器接入电路的电阻减小,要满足以上需求,应将旋钮变阻器的____和____(选填“O”“E”或“F”)两个接线柱接入电路 M、N 之间。
(3)图 16-4-14 丁是该车测定汽车油箱内油面高度的装置原理图,下列说法错误的是( )。
A. 油量表实质是电压表改装而成的
B. 定值电阻 R₀的作用是保护电路
C. 蓄电池充电时,电能转化为化学能
D. 加油的过程中,油量表的示数变大
(4)该油电混合动力汽车以 60 km/h 的速度匀速行驶 30 min 时,发动机的效率为____%(结果保留一位小数)。
(1)开关 并
(2)E O
(3)(A)
(4)33.3

答案：
(1)开关 并
(2)E 0
(3)A
(4)33.3
解析:
(4)燃油完全燃烧放出的热量为Q_{放}=mq=3 kg×5×10^{7} J/kg=1.5×10^{8} J
发动机为汽车提供部分动力的能量为W_{1}=7.5×10^{7} J×60%=4.5×10^{7} J
发动机用于充电的能量为W_{2}=5×10^{6} J
发动机用来做有用功的能量为W=W_{1}+W_{2}=4.5×10^{7} J+5×10^{6} J=5×10^{7} J
发动机的效率为η=$\frac{W}{Q_{放}}$×100%=$\frac{5×10^{7} J}{1.5×10^{8} J}$×100%≈33.3%
