8. 现代人的生活离不开电,我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述,正确的是(B)。
A.两节干电池串联后的电压是1.5V
B.我国家庭电路的电压是220V
C.手机电池电压是37V
D.我国家庭电路的电压是380V

答案： B

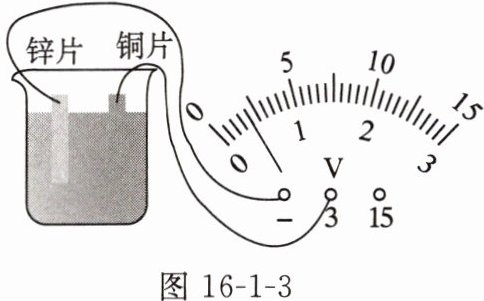

9. 如图16-1-3所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线和指针偏转,下列说法正确的是(B)。

A.盐水电池将电能转化为化学能
B.这个盐水电池的电压是0.4V
C.锌片是盐水电池的正极
D.盐水中,电流的方向是从铜片到锌片

答案： B

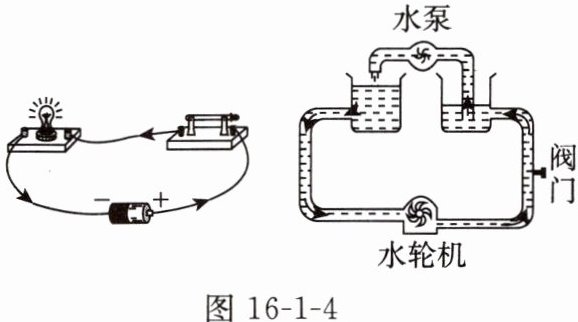

10. 如图16-1-4所示,电路与水路有许多相似之处,关于电路和水路,下列说法中(A)。
①电源提供电压与水泵维持水压相似
②电路中的开关与水路中的水轮机相似
③电路中的电流与水路中的水流相似
④灯泡反映电流与水泵反映水流相似

A.只有①③正确
B.只有①③④正确
C.只有②③正确
D.只有①②④正确

答案： A

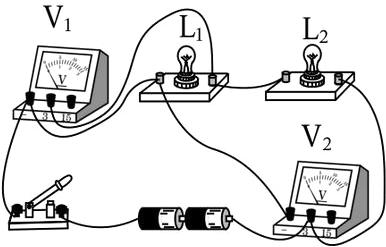

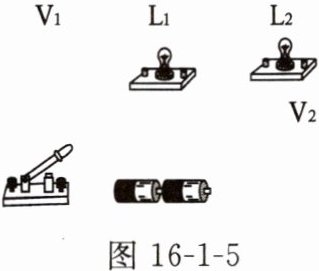

11. 将图16-1-5中两灯串联,要求电压表$V_1$只测$L_1$两端的电压$,V_2$测$L_1、$$L_2$两端的总电压。

答案：
如图
