《2025年配套综合练习甘肃九年级物理全一册人教版》

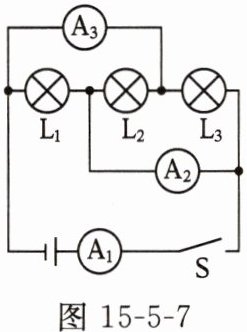

13. 如图15-5-7所示,闭合开关S后$,A_1$的示数为$1.2 A,A_2$的示数为$0.8 A,A_3$的示数为1.0 A,灯泡$L_1、$$L_2、$$L_3$是并联(选填“串联”或“并联”)的,通过灯泡$L_2$的电流为0.6A。

答案： 并联　0.6

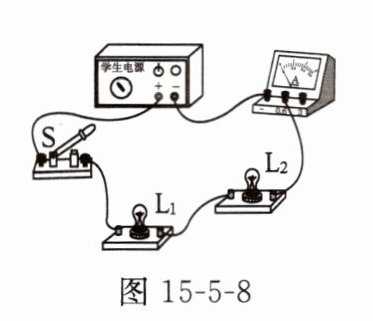

14. 如图15-5-8所示,灯泡$L_1$和$L_2$连接成串联电路；闭合开关S,逐渐增大电路中的电流,发现$L_1$始终比$L_2$亮,如果通过$L_2$的电流为0.15 A,则此时通过$L_1$的电流等于(选填“大于”“小于”或“等于”)0.15 A。

答案： 串　等于

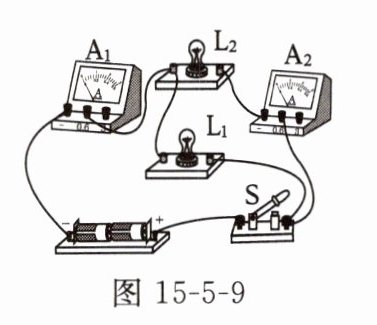

15. 在探究串、并联电路中电流的规律时,做了如图15-5-9所示的实验。闭合开关后,电流表$A_1、$$A_2$的示数分别为0.5 A和0.3 A,则通过小灯泡$L_1$的电流为0.2A,通过小灯泡$L_2$的电流为______0.3A。

答案： 0.2　0.3

16. 如图15-5-10甲所示电路,闭合开关后,电流表的示数为0.4 A,灯$L_1$比灯$L_2$亮,则通过灯$L_1$的电流为0.4A,通过灯$L_2$的电流等于(选填“大于”“等于”或“小于”)0.4 A。如图15-5-10乙是某实验小组设计的“用电流表测并联电路的电流规律”的实验电路图,当开关闭合后两灯都发光,两个电流表的指针所指位置均如图15-5-10丙所示,则通过灯$L_1$的电流为1.76A,通过灯$L_2$的电流为0.44A。

答案： 0.4　等于　1.76　0.44
