《2025年配套综合练习甘肃九年级物理全一册人教版》

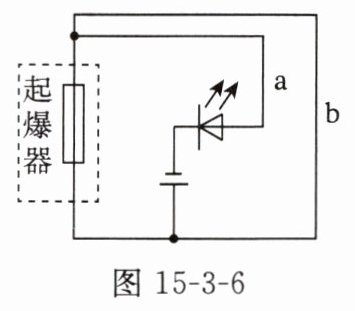

13. 图 15-3-6 为某定时炸弹的引爆电路工作原理图,当起爆器中有电流通过时就会引爆炸弹。定时器(图中未画)安装在 $ b $ 导线上。图中的发光二极管是一种电子元件,简称 LED,它具有单向导电性。在定时阶段,$ b $ 导线是通路,因此起爆器处于短路(选填“通路”“开路”或“短路”)状态。若剪断导线 $ b $,起爆器与发光二极管串联连接,引爆炸弹。

答案： 单向导电 短路 串

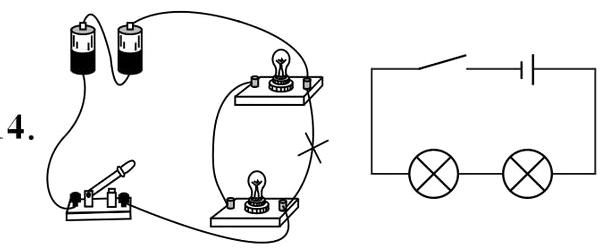

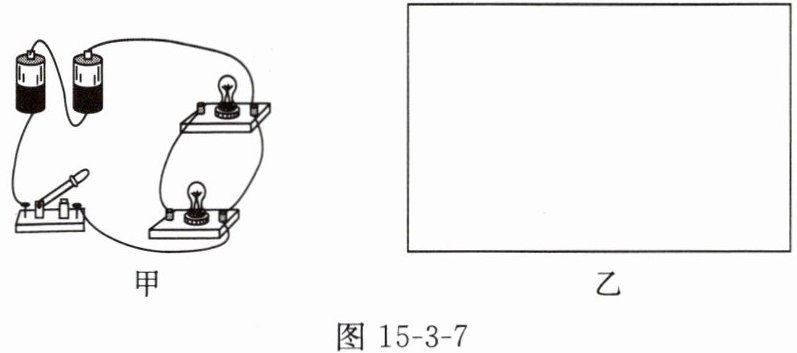

14. 某同学连接了如图 15-3-7 甲所示的错误电路,请去掉一根导线,使闭合开关后两个灯泡能够发光,在需去掉的导线上打“×”,并在图 15-3-7 乙的方框中画出改正后的电路图。

答案：

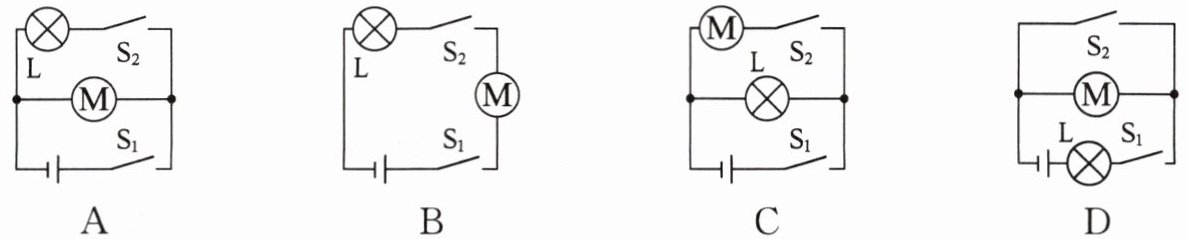

15. 小明同学发现,未戴头盔骑行“共享助力车”存在安全隐患。于是他设计了以下改进方案：在头盔内加装遥控设备,控制助力车工作电路中开关 $ S_2 $ 的通断。骑行前,扫码成功后开关 $ S_1 $ 闭合,指示灯 $ L $ 亮,但电动机不工作；从车头取出头盔并戴好后,头盔内遥控设备遥控 $ S_2 $ 闭合,电动机才通电工作；若只戴好头盔不扫码则无法骑行。下列电路符合以上设计要求的是(C)。

答案： C
