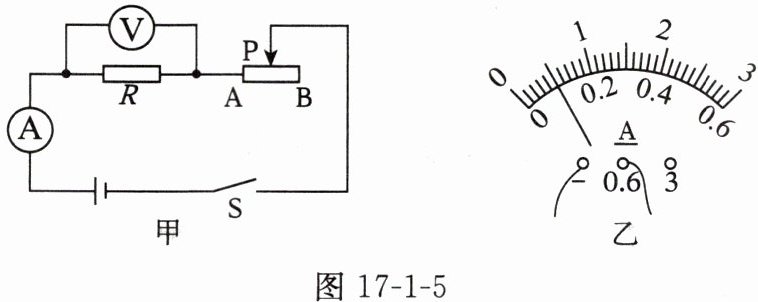

10. 在“探究电流与电压的关系”实验中,保持定值电阻$R$不变,小明设计了如图17-1-5甲所示的电路图并进行实验。

(1)连接电路前,电流表有示数,应该对电流表进行调零。
(2)连接电路时,开关$S$应处于断开状态。
(3)连接完电路,实验前应将滑动变阻器的滑片$P$移至B端。
(4)某次实验中,电流表指针偏转如图17-1-5乙所示,示数为0.1$A$。

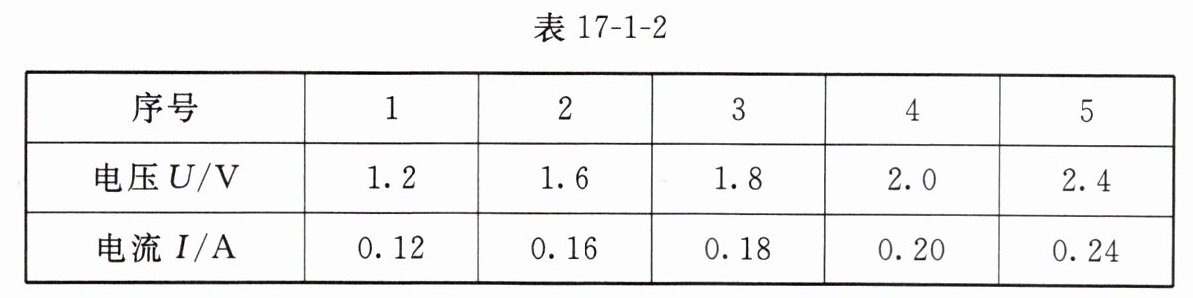

(5)实验测出五组数据记录在表17-1-2中,为了找到电阻一定时,电流与电压的关系,处理数据的方式为作出I-U图像(合理即可)(列举一种方法即可)。

答案：
(1)调零　
(2)断开
(3)B　
(4)0.1
(5)作出I-U图像(合理即可)

11. 在“探究通过导体的电流与电压、电阻的关系”实验中,小明利用稳压电源(恒为$4.8V$)、电阻箱(阻值可调节)、滑动变阻器(“$60Ω$ $0.6A$”)、电压表、电流表、导线若干做了如下实验：

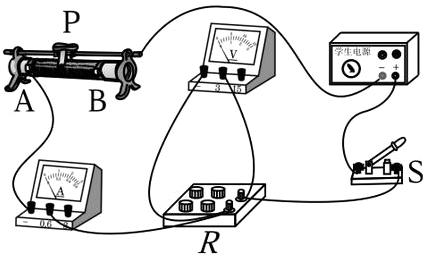

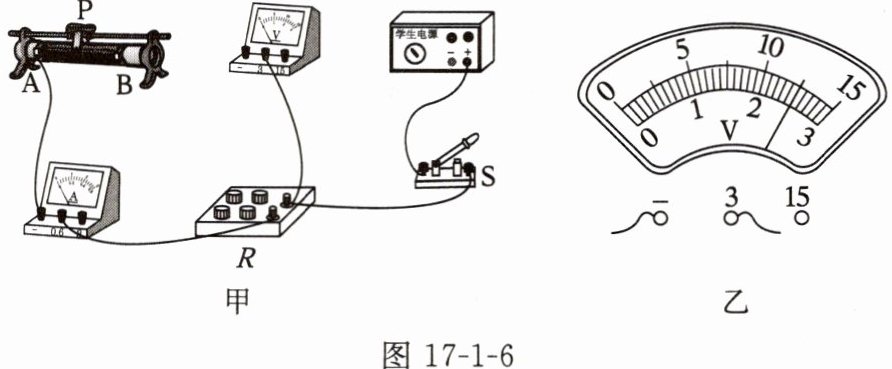

(1)请用笔画线代替导线,将图17-1-6甲的实物图连接完整,要求滑动变阻器的滑片$P$向右滑动时,接入电路的电阻变大。
(2)按照(1)问中的连接方式,闭合开关前,滑动变阻器的滑片应置于______(选填“左”或“右”)端。

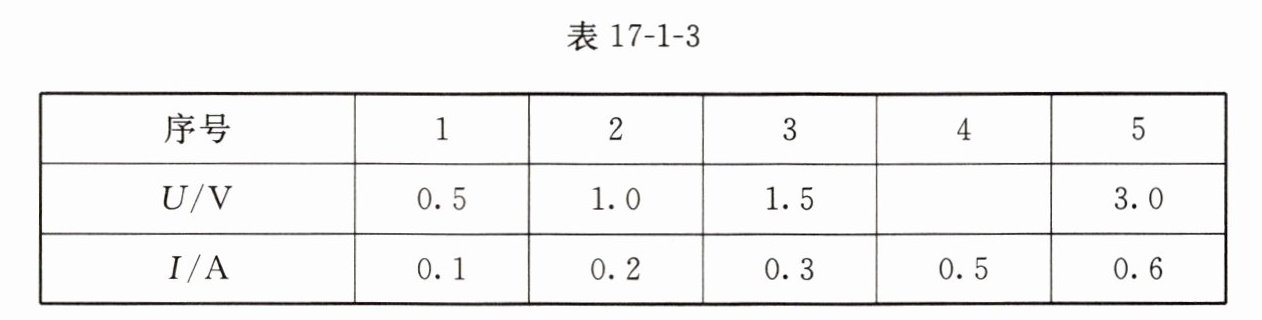

(3)小明控制电阻箱接入电路的阻值$R = 5Ω$一定,调节滑动变阻器的阻值,进行了$5$次实验,测得了表17-1-3中的数据,其中第$4$次实验时,电压表指针如图17-1-6乙所示,其示数为______$V$,通过分析实验数据可得出通过导体的电流与______的关系。

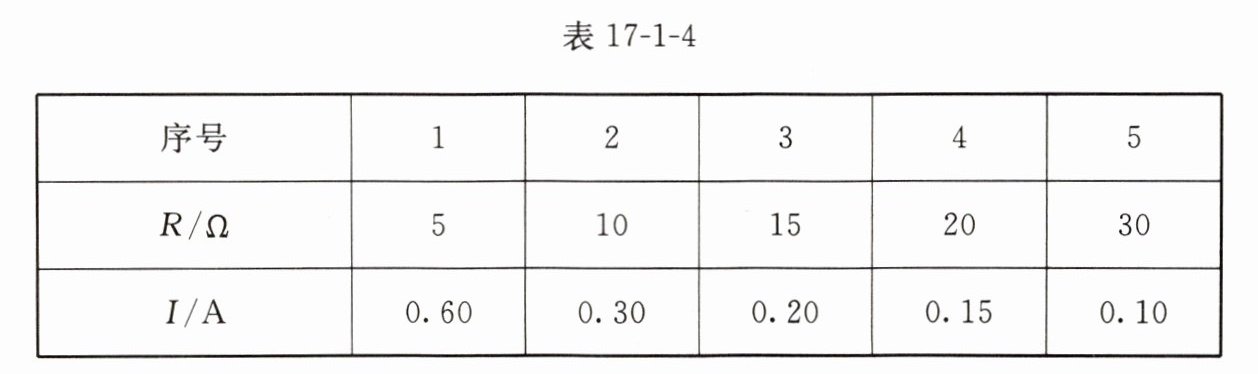

(4)小明实验时控制电压表的示数$U = 3V$一定,通过移动变阻器滑片$P和改变电阻箱R$接入电路的阻值,进行了$5$次实验,测得了表17-1-4中的数据,通过分析实验数据可得出通过导体的电流与______的关系,本实验研究物理问题所用的方法是______。

答案：

(1)如图

(2)右
(3)2.5　电压
(4)电阻　控制变量法
