《2025年实验班提优训练九年级物理上册苏科版》

(1)电路中滑动变阻器的主要作用是______.

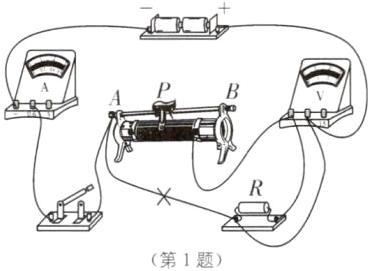

(2)小明将实物连接成如图甲所示电路.经查,其中有一条连线错误,在错误的连线上画“×”并用笔画线代替导线画出正确的连线.
(3)正确连接电路后,闭合开关,移动滑动变阻器的滑片P,发现电流表无示数,电压表有示数,其原因可能是______(填一种即可).
(4)排除故障后进行实验,将滑动变阻器的滑片P逐渐向右移动,发现随着电压表示数的变大,电流表示数______,依次记录电压表与电流表的示数.
(5)根据实验数据,作出I-U图像.分析图像可得结论：当导体的电阻一定时,通过导体的电流与导体两端电压成______比.
(6)进一步分析I-U图像,结合实验器材规格可知：当电压表示数为3V时,滑动变阻器的滑片P位于______端,当电压表示数为1V时,滑动变阻器连入电路的电阻为______Ω.

答案：

(1)保护电路以及改变定值电阻两端的电压　
(2)如图所示
(3)定值电阻断路　
(4)变大　
(5)正　
(6)B　20
　　　　

(1)在开关闭合前,滑动变阻器的滑片应该放在A端.
(2)将5Ω的电阻连入电路,调节滑片位置进行三次实验,数据如上表所示,分析数据可得出结论：在电阻一定时,通过导体的电流与导体两端的电压成正比.
(3)做完第三次实验后,保持滑片位置不变,断开开关,将5Ω的电阻换成10Ω的电阻,再闭合开关,此时电压表的示数大于3V；调节滑片的位置,使电压表的示数仍为3V,读出电流表的示数,此时滑动变阻器接入电路的阻值为$R_1.$
(4)再断开开关,将10Ω的电阻换成20Ω的电阻,闭合开关,调节滑片位置,使电压表的示数仍为3V,读出电流表的示数,此时滑动变阻器接入电路的阻值为$R_2,$则$R_1$小于$R_2.$

答案：
(1)A　
(2)正比　
(3)大于　
(4)小于
