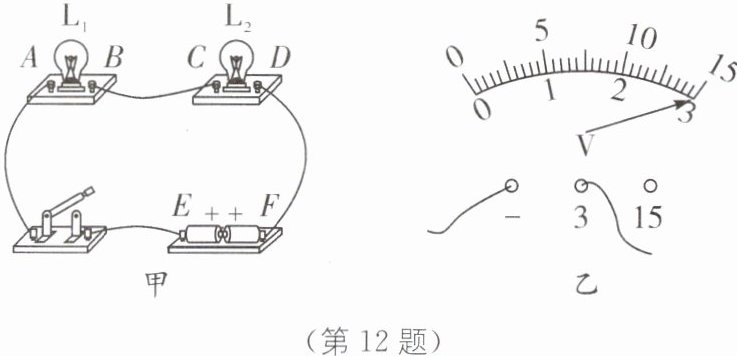

12.(2023·贵州中考)小明和小红用如图甲所示电路探究“串联电路电压的规律”,用新干电池作为电源.

(1)接线时,开关应处于断开(填“断开”或“闭合”)状态;小明检查电路时发现电池(填“电池”“开关”或“灯座”)安装错误.
(2)正确安装后,闭合开关,两灯均不发光,小明用电压表试接A、B接线柱,发现指针偏转情况如图乙所示,则可判断灯L₁发生了断(开)路.
(3)排除故障后,小明选用两只小灯泡,只通过增加电池进行多次实验;小红仅更换小灯泡进行多次实验.他们将电压表接在不同位置进行测量,实验记录如表所示.小明认为:误差允许范围内,串联电路中各用电器两端电压相等且电压之和等于电源电压;小红认为:串联电路中各用电器两端电压之和等于电源电压.请判断谁的观点更具普遍性并说明理由:小红的结论更具普遍性,小红选用规格不相同的灯泡进行了多次实验.
小明实验记录：

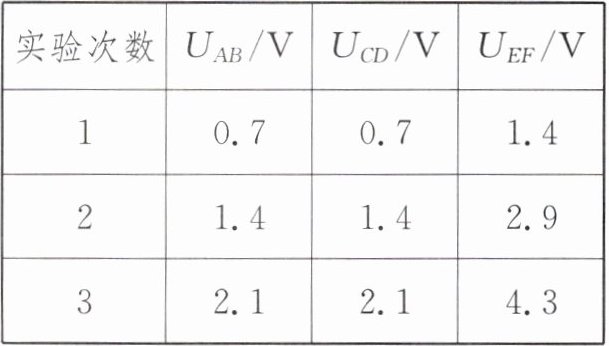

|实验次数|U_{AB}/V|U_{CD}/V|U_{EF}/V|
|1|0.7|0.7|1.4|
|2|1.4|1.4|2.9|
|3|2.1|2.1|4.3|

小红实验记录：

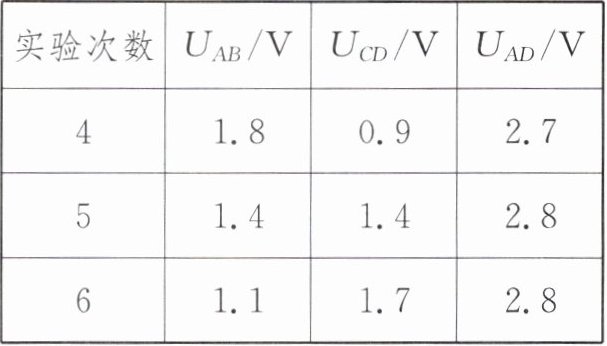

|实验次数|U_{AB}/V|U_{CD}/V|U_{AD}/V|
|4|1.8|0.9|2.7|
|5|1.4|1.4|2.8|
|6|1.1|1.7|2.8|

(4)对比两表,从小明的第2次实验记录发现,两人使用的电池数量相同,测得的电源电压却不相等.请你分析:两人所测电源电压的差值对应电路中哪些部分的电压?DF、EA(用图中字母表示).

答案：
(1)断开 电池
(2)灯L₁
(3)小红的结论更具普遍性,小红选用规格不相同的灯泡进行了多次实验
(4)2 DF、EA [解析]
(1)在连接电路过程中,为保护电路,开关应处于断开状态.电池不能正极对正极,电池安装错误.
(2)实验中若发现电压表指针偏转情况如图乙所示,电压表指针已经满偏为3V,与电源电压相等,说明电压表与电源两极连通,电压表所测部分灯L₁断路.
(3)小红的结论更具普遍性,小红选用规格不相同的灯泡进行了多次实验.
