《2025年实验班提优训练九年级物理上册苏科版》

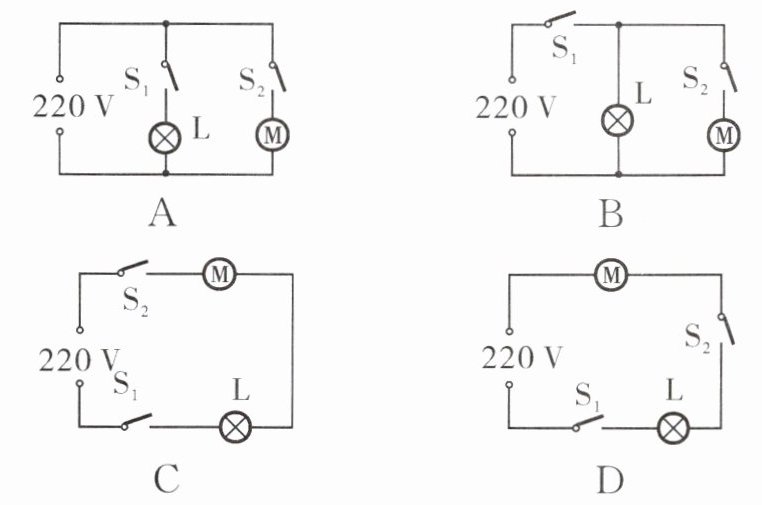

1.(2024·无锡中考)电冰箱冷藏室中的照明灯L由门控开关$S_1$控制,压缩机(电动机)由温控开关$S_2$控制,要求照明灯和压缩机既能单独工作又能同时工作,下列电路中符合上述特点的是(A).

[A选项电路图：电源$220V,S_1$与L串联$,S_2$与M串联,然后两者并联]
[B选项电路图：电源$220V,S_1$与L串联$,S_2$与M串联,然后两者并联$,S_1$在干路,L和$S_2、$M并联]
[C选项电路图：电源$220V,S_1$与L串联$,S_2$与M串联,然后两者串联]
[D选项电路图：电源$220V,S_1$与L串联$,S_2$在干路,M与L、$S_1$并联]
A
B
C D

答案： A [解析]经分析可知,灯泡与电动机并联,且照明灯与门控开关S₁串联,电动机与温控开关S₂串联,故A正确,B、C、D错误.

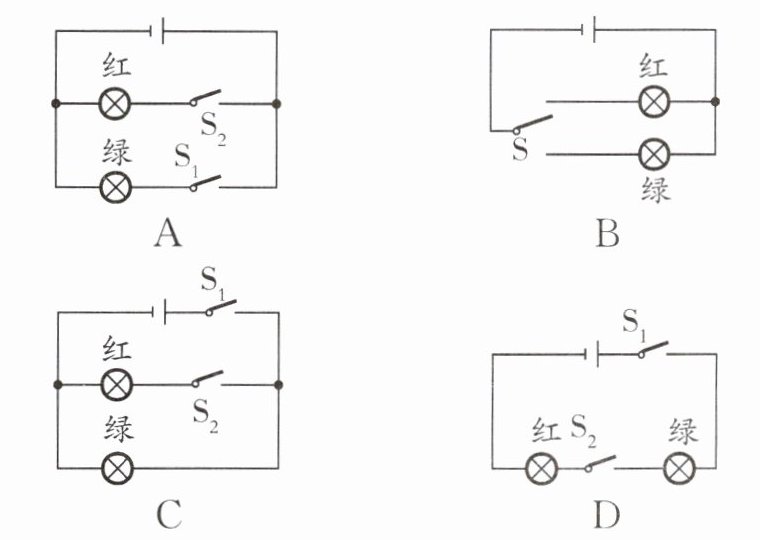

2.如图所示是车位引导灯,在车位上方安装有超声波车位探测器,当没有车辆停在车位时,超声波探测器的信号(相当于开关)控制绿灯亮,有车辆停在车位时,超声波探测器的信号控制红灯亮,红灯和绿灯不能同时亮,下列电路设计符合要求的是(B).


[A选项电路图：电源,红灯与$S_2$串联,绿灯与$S_1$并联]
[B选项电路图：电源,S分别与红灯、绿灯串联,然后两者并联]
[C选项电路图：电源$,S_1$在干路,红灯与$S_2$串联,绿灯并联]
[D选项电路图：电源$,S_1$在干路,红灯、$S_2、$绿灯串联]
A
B
C D

答案： B [解析]由电路图A可知,开关S₁、S₂闭合时,红灯和绿灯同时亮,故A不符合题意;由电路图B可知,开关S接上面接线柱时红灯亮,开关S接下面接线柱时绿灯亮,红灯和绿灯不能同时亮,故B符合题意;由电路图C可知,开关S₁、S₂闭合时,红灯和绿灯同时亮,故C不符合题意;由电路图D可知,只有开关S₁、S₂闭合时,红灯和绿灯同时亮,否则两灯泡均不亮,故D不符合题意.故选B.

3.(2024·遂宁中考)图中的电动独轮车依靠电力驱动,低碳环保.当电源开关S闭合时指示灯亮起,独轮车处于待机状态,当人站在独轮车上时开关$S_1$自动闭合,电动机工作,独轮车才开始运动.下列电路设计符合上述要求的是(C).

[A选项电路图：电源,S在干路$,S_1$与M并联后与指示灯串联]
[B选项电路图：电源,S与M串联$,S_1$与指示灯串联,然后两者并联]
[C选项电路图：电源,S在干路,指示灯并联$,S_1$与M串联]
[D选项电路图：电源,S在干路,M并联$,S_1$与指示灯串联]
A
B
C D

答案： C [解析]由题意可知,当电源开关S闭合时指示灯先亮起,等人站在独轮车上开关S₁自动闭合,电动机才能启动,开始运动,这说明指示灯和电动机并联,开关S控制干路,开关S₁控制电动机,故C正确.

4.(2023·湘潭中考)智能快递柜既可通过手机扫码(相当于$S_1$闭合),也可通过输入密码(相当于$S_2$闭合)使装置T启动,打开柜门完成取件.符合以上要求的电路示意图是(A).
A
B
C D

答案： A [解析]根据题意可知,开关S₁、S₂可单独控制装置T,所以两开关并联,且装置T都能工作,装置T在干路上,故A符合题意,B、C、D不符合题意.故选A.

5.(2024·常州中考)某款电子垃圾桶可以将湿的厨余垃圾变干,作为动物饲料.将湿的厨余垃圾倒入垃圾桶,电路检测到桶内垃圾湿时就开始吹风,吹风过程中:当桶内温度低时,吹热风;当桶内温度高时,吹冷风……直至垃圾变干,之后,整个电路结束工作.开关S湿控在垃圾湿时闭合、干时断开;开关S温控在桶内温度低(≤60℃)时闭合、温度高(＞60℃)时断开.下列电路中符合要求的是( B ).
A
B
C D

答案： B [解析]由题知,当桶内温度低时,吹热风.当桶内温度高时,吹冷风,由此可知电热丝与电动机并联,温控开关与电热丝在一条支路.垃圾变干整个电路结束工作,湿控开关在干路上.故B符合题意,A、C、D不符合题意.

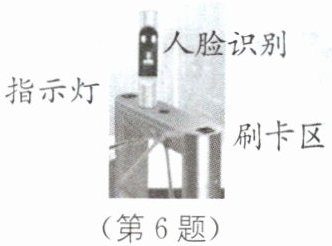

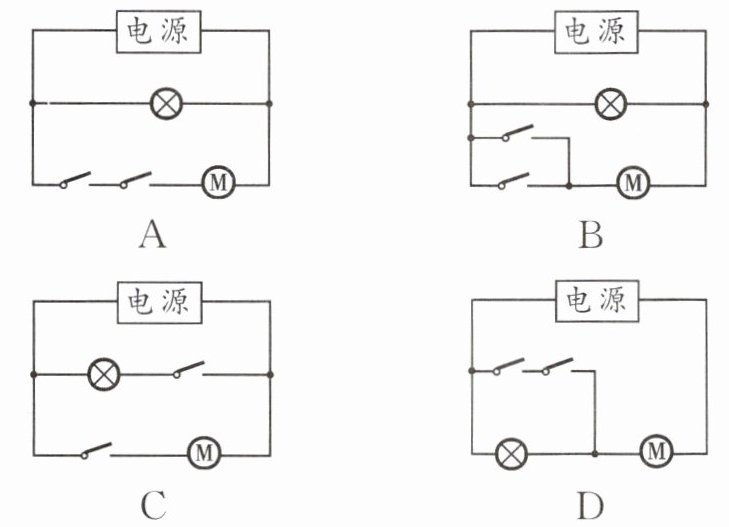

6.(2024·黑龙江龙东地区中考)如图所示为封闭小区常见的智能门禁系统,住户通过刷卡或人脸识别进入小区,当门禁系统接通电源后,指示灯发光.住户刷卡或人脸识别成功(相当于分别闭合对应的开关),电动机工作,控制门打开.下列关于门禁系统的简化电路设计合理的是(B).


A
B
C D

答案： B [解析]由题知,人脸识别、刷卡识别,只要其中一种方式识别成功,则相应开关闭合从而使电动机启动工作,所以两个开关应并联后再与电动机串联在电源上.灯泡与电动机能独立工作,是并联的.故B符合题意.
关键提醒 关键是明确两个开关的连接方式.根据只要其中一种方式识别成功,则相应开关闭合,电动机启动分析解答;用电器工作时互不影响,是并联的.
