《2025年实验班提优训练九年级物理上册苏科版》

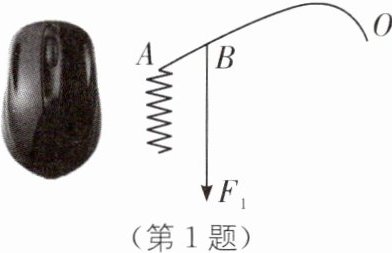

1. 如图所示,鼠标的左右键均可以看成杠杆.当我们的手指在B点按下鼠标左键时,A端向下移动并按压其下方的金属弹片后轻触开关使电路接通完成操作任务,请在示意简图中画出此时动力臂$l_{1}$以及A端所受阻力$F_{2}$的示意图.

答案：
如图所示

[解析]O是支点,反向延长画出动力F₁的作用线,从O点出发作动力F₁的作用线的垂线段,可得动力臂l₁;金属弹片对杠杆的力为阻力F₂,其方向竖直向上,从作用点A向上画出阻力F₂的示意图,如图所示.

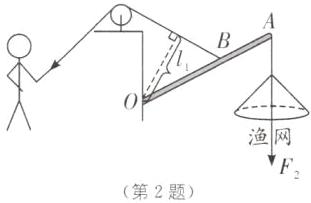

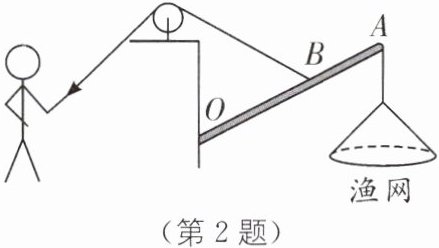

2. 如图所示,渔民用杠杆和滑轮的组合机械起吊渔网.请画出杠杆OBA所受动力的力臂$l_{1}和阻力F_{2}$的示意图.

答案：
如图所示

[解析]由题意,过O点作拉线的垂线段,图中l₁就是动力的力臂;阻力F₂作用在A点,方向竖直向下,如图所示.

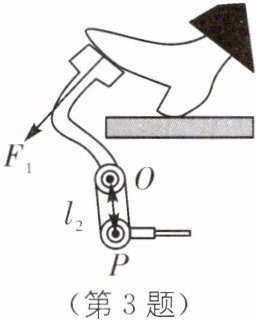

3. 汽车刹车利用了杠杆原理,该部件可绕O点转动,在图中画出动力$F_{1}的力臂l_{1}以及阻力F_{2}$(其中P为阻力$F_{2}$的作用点,$l_{2}为F_{2}$的力臂).

答案：
如图所示

[解析]根据力和力臂的垂直关系,过支点O作动力F₁作用线的垂线段即为动力的力臂l₁;过P点作垂直于阻力臂l₂的垂线,箭头向左,即为阻力F₂.

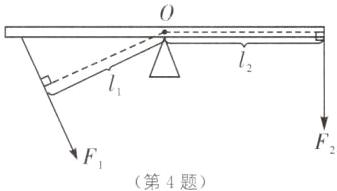

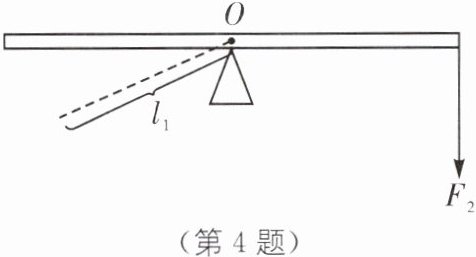

4.(2024·宿迁经开区月考)如图所示,杠杆在力$F_{1}$、$F_{2}$的作用下处于静止状态,O为支点,$l_{1}为力F_{1}$的力臂,在图中画出力$F_{2}的力臂l_{2}和力F_{1}$的示意图.

答案：
如图所示

[解析]由图知,O为支点,从支点O作F₂作用线的垂线段,即为F₂的力臂l₂;过力臂l₁的末端,作垂直于l₁的直线,与杠杆的交点为力F₁的作用点,方向斜向右下方,如图所示.

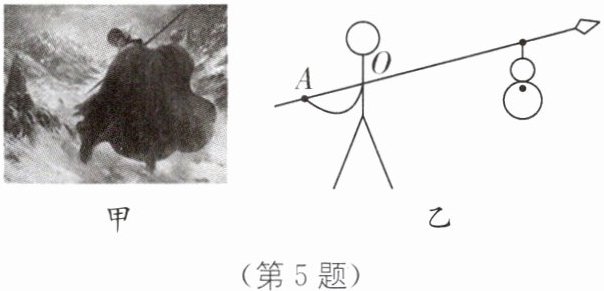

5. 如图甲所示为《水浒传》中风雪山神庙的情节,林冲用长枪挑着酒葫芦在雪中行走,其简化图如图乙所示.O为肩膀处的支点,A为左手握枪处,请在图乙中画出作用在A点的最小动力F及酒葫芦受到的重力.

答案：
如图所示

[解析]由杠杆平衡条件F₁l₁=F₂l₂可知,在阻力与阻力臂一定的情况下,动力臂越长,动力越小;图中支点为O,因此OA作为动力臂最长,此时动力最小,过A点作垂直于OA的作用力F,方向斜向下,即为作用在A点的最小动力;酒葫芦受到的重力方向竖直向下,作用点在其重心,故从酒葫芦重心竖直向下画一带箭头的线段表示重力G,如图所示.

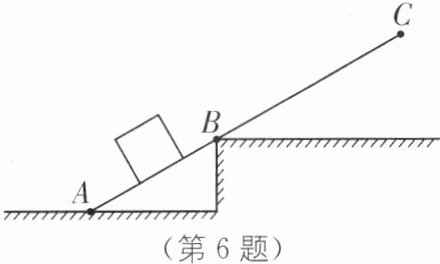

6. 如图所示,搭在台阶上的长木板ABC上放着一个重物(木板自重忽略不计),若要在C点用最小的力将重物移动,请在图中画出阻力和最小动力的示意图.

答案：
如图所示

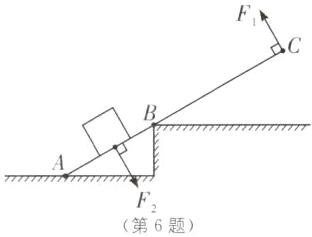

[解析]由图示可知,将重物抬起时,阻力F₂为重物对木板的压力,方向垂直于木板向下,作用点在接触面的中点处;根据杠杆平衡条件可知,当阻力和阻力臂一定时,动力臂越长,动力越小,因此当支点为A,以AC为动力臂时,动力臂最长,所需动力最小,过C点作垂直于AC的力,方向向上,即为所需最小动力F₁,如图所示.

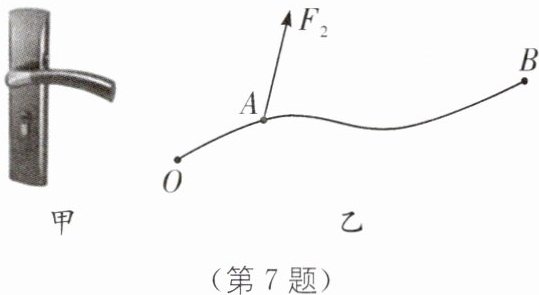

7. 如图甲所示为门把手,握住门把手向下压可以打开门,门把手可以看成如图乙所示的一个杠杆,O为支点,请你在图中画出阻力臂$l_{2}$、最小的动力$F_{1}$.

答案：
如图所示

[解析]根据力臂的概念可知,力臂是支点到力的作用线的垂直距离,作阻力F₂的反向延长线,从支点O作阻力F₂作用线的垂线段,支点到垂足的距离为阻力臂l₂;由杠杆平衡条件F₁l₁=F₂l₂可知,在阻力跟阻力臂的乘积一定时,动力臂越长,动力越小,图中支点在O点,因此OB是最长的动力臂l₁,动力和阻力在支点同一侧,所以动力的方向应该斜向下与阻力方向相反,过点B垂直于OB向下作出最小动力F₁,如图所示.
