《2025年实验班提优训练九年级物理上册苏科版》

8. 如图所示为旋转式变阻器,若图中旋转式变阻器的B、C两接线柱连入电路,则连入电路的弧形电阻片是PB段.若将该旋转式变阻器接入收音机中当作音量开关,当轴沿顺时针方向旋转时,收音机的音量将变大.图中电阻箱的示数为2035Ω.

答案： PB 变大 2035 [解析]旋转式变阻器通过改变接入电路的电阻片的长度来改变接入电路的电阻值,当把B、C两接线柱连入电路,则连入电路的弧形电阻片是PB段.当轴沿顺时针方向旋转时,接入电路的电阻片变短,电阻值变小,电路中电流变大,所以收音机的音量将变大.图中电阻箱表示的电阻是2×1000Ω+0×100Ω+3×10Ω+5×1Ω=2035Ω.

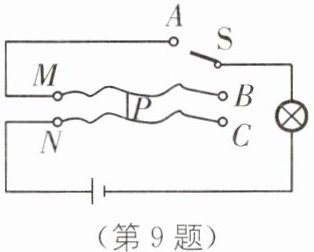

9. 如图所示,AM为导线,BM、CN为两根相同的电阻丝,当滑片P向右移动,灯的亮度不变,开关S(D).

A.一定和A接触
B.一定和B接触
C.一定和C接触
D.和B、C接触均可

答案： D [解析]S和A接触,MPN电阻丝接入电路,P向右移动,MPN的长度增大,则电路中的电阻变大,电路中的电流将变小,即灯泡变暗;S和B接触,BPN电阻丝接入电路,P向右移动时,BN的长度不变,即电路中的电阻不变,电路中的电流不变,即灯泡亮度不变;S和C接触,CPN电阻丝接入电路,P无论怎样移动,CN的长度均不变,即电路中的电阻不变,电路中的电流不变,即灯泡亮度不变.所以当滑片P向右移动,灯的亮度不变,开关S接B或C均可,故选D.
关键提醒 关键是能从电路中分析出当滑片移动时,电阻丝接入电路的长度如何变化.

10. 在收音机等电器中,有一种叫电位器的变阻器.电位器的外形及其内部构造如图所示,图中A、B、C三个焊接点相当于变阻器的三个接线柱.使用电位器时,下列说法正确的是(C).
A.只把A和C接入电路,可以改变通过电位器的电流
B.只把A和B接入电路,无法改变通过电位器的电流
C.将A、B接入电路同一点,C接电路另一点,可以改变通过电位器的电流
D.将B、C两点接入电路,当滑片顺时针旋动时,电位器接入电路电阻变大

答案： C [解析]只把A和C接入电路,电位器相当于定值电阻,移动滑片,电阻不变,电源电压不变,无法改变通过电位器的电流,故A错误.把A和B接入电路,接入了左半段,当滑片顺时针旋转时,电位器接入电路电阻增大,电源电压不变,电流变小,故B错误.将A、B接入电路同一点,C接电路另一点,左半段被滑片短路,只接入右半段,移动滑片能改变电路中的电阻,电源电压不变,可以改变通过电位器的电流,故C正确.只将B、C两点接入电路,接入了右半段,当滑片顺时针旋动时,电位器接入电路电阻变小,故D错误.

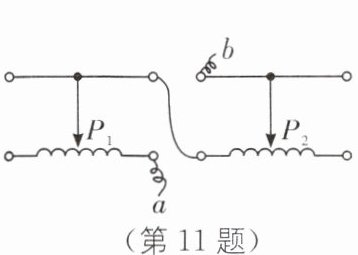

11. 将两只滑动变阻器按如图所示的方法连接,如果把a、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片(D).
$A. P_1$放在最右端$,P_2$放在最右端
$B. P_1$放在最左端$,P_2$放在最左端
$C. P_1$放在最右端$,P_2$放在最左端
$D. P_1$放在最左端$,P_2$放在最右端
]

答案： D

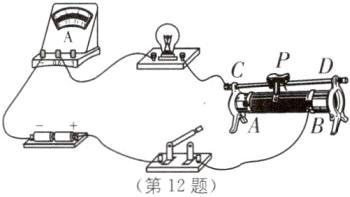

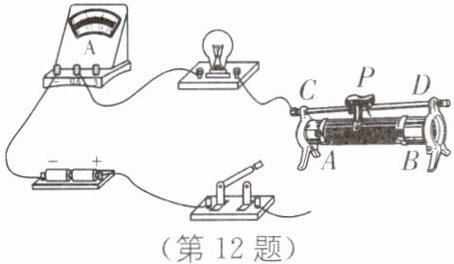

12. 某实验小组利用滑动变阻器改变小灯泡的亮度.
(1)要求滑动变阻器向左移动时能使灯亮度变暗.请用笔画线代替导线将实物连接完整.
(2)滑动变阻器上标有“20 Ω 2 A”的字样,“2 A”指的是______.
(3)开关闭合前,滑动变阻器的滑片P应滑到______(填“A”或“B”)端.
(4)开始实验后,甲同学发现无论如何移动滑片P,灯的亮度都不发生变化,而且一直很亮,这可能是______;乙同学发现移动滑片P时,灯忽亮忽熄,这可能是______.

答案：

(1)如图所示
(2)滑动变阻器允许通过的最大电流是2A
(3)A
(4)同时连接了滑动变阻器上面两个接线柱 滑片处接触不良

[解析]
(1)利用滑动变阻器改变小灯泡的亮度,所以滑动变阻器应“一上一下”连接,并与灯泡串联,滑动变阻器向左移动,使灯亮度变暗,说明电路中电流变小,电阻变大,所以应将滑片右侧电阻丝接入电路中,由此连接实物如图所示.
(2)滑动变阻器上标有“20Ω 2A”的字样,“2A”指的是允许通过的最大电流.
(3)为了保护电路,开关闭合前,滑动变阻器的滑片P应滑到阻值最大处,即A端.
(4)甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,说明滑动变阻器都接上面或都接下面两个接线柱,灯泡的亮度比较亮,说明电路中电流较大,电阻较小,这可能是同时连接了滑动变阻器上面两个接线柱;乙同学移动滑片P时,看到灯忽亮忽熄,这可能是滑片处接触不良造成的.

13. 如图所示是一个可调节亮度的台灯和它的简易电路原理图,其中APB是一个滑动变阻器,当滑片P向A端移动时,连入电路中的电阻变小,电路中的电流变大.

答案： 滑动变阻器 小 大 [解析]由图可知,滑片左侧的电阻丝连入电路,滑片移动时,其连入电路的阻值会发生变化,所以APB是一个滑动变阻器;当滑片P向A端移动时,其连入电路中的电阻丝长度变短,电阻变小,电路总电阻变小,电路中的电流变大.

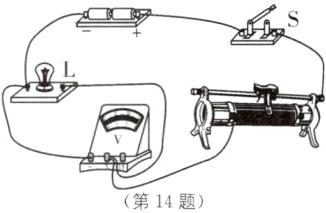

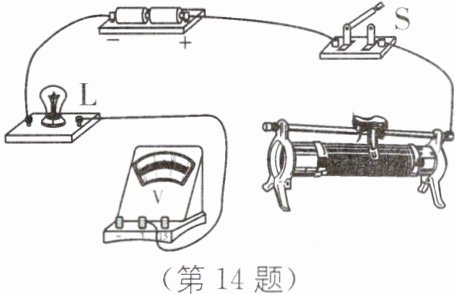

14. 请用笔画线代替导线将实物图补充完整,要求:闭合开关S,向左端移动滑动变阻器的滑片时,小灯泡变亮,电压表测小灯泡两端的电压.(导线不要交叉)
]

答案：
如图所示

[解析]电压表测小灯泡两端的电压,则电压表应和灯泡并联,图中只需将灯泡的左侧接线柱和电压表的负接线柱相连;当向左端移动滑动变阻器的滑片时,小灯泡变亮,说明滑动变阻器与灯泡串联,且电路中的电流变大,则滑动变阻器接入电路中的阻值变小,所以滑动变阻器的左下方接线柱必须接入电路中.
