《2025年实验班提优训练九年级物理上册苏科版》

1.(2025·宿迁宿城区期末)如图所示,电源电压恒定,当开关 S 由断开到闭合时$,A_1、$$A_2 $的示数各如何变化？(B)

答案： B　[解析]当开关S断开时,电路为灯泡L₁的简单电路,两个电流表串联在电路中,两个电流表的示数相同;当开关S闭合后,L₁与L₂并联,并联电路各支路互不影响,通过L₁的电流不变,A₁示数不变,电流表A₂测量干路中的电流,干路电流等于各支路电流之和,则A₂的示数增大.故B符合题意,A、C、D不符合题意.

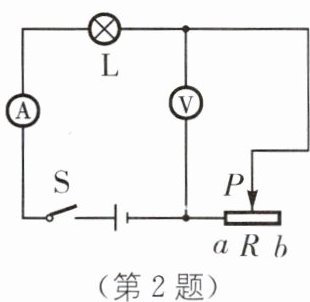

2.(2025·陕西宝鸡凤翔区期末)如图所示,电源电压不变,滑动变阻器的滑片 P 由 a 端移到 b 端的过程中(C).

A.电流表、电压表示数都变大
B.电流表、电压表示数都减小
C.电流表示数减小、电压表示数变大
D.电流表示数增大、电压表示数减小
]

答案： C　[解析]滑动变阻器的滑片P从a端滑到b端的过程中,滑动变阻器接入电路的电阻变大,电路总电阻变大,根据欧姆定律可知电路电流变小,电流表的示数变小;电阻两端的电压变小,所以滑动变阻器两端的电压变大,即电压表的示数变大.故C正确.

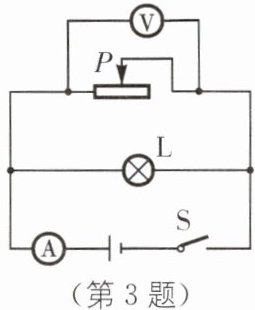

3.(2025·扬州仪征期末)如图所示,电源电压保持不变,闭合开关 S,当滑片 P 向右移动时,下列说法错误的是(A).

A.电压表示数变大
B.电流表示数变小
C.灯 L 的亮度不变
D.流过滑动变阻器的电流变小
]

答案： A　[解析]由电路图可知,灯泡L与滑动变阻器并联,电流表测干路电流,电压表测电源电压.由于电源电压不变,所以滑片P移动后电压表示数不变;因为并联电路支路间互不影响,所以滑片P移动后,灯泡支路两端电压和通过的电流不变,则灯L的亮度不变;滑动变阻器的滑片P向右移动时,滑动变阻器连入电路的阻值变大,由欧姆定律知通过滑动变阻器的电流变小;由于干路电流等于各支路电流之和,则干路电流减小,即电流表示数变小.综上所述,A错误,B、C、D正确.

4.(2025·重庆万州区期末)如图所示的电路中,电源电压保持不变,R 为定值电阻. 闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由 A 端向 B 端移动的过程中,下列说法正确的是(A).
A.电压表示数变大,电压表与电流表比值变大
B.电流表示数变小,电压表与电流表比值不变
C.滑动变阻器的阻值变大,电压表的示数变小
D.滑动变阻器的阻值变小,电压表的示数变大
]

答案： A　[解析]闭合开关,两电阻串联,电压表测滑动变阻器两端电压,将滑动变阻器的滑片由A端向B端移动的过程中,滑动变阻器接入电路的电阻变大,根据欧姆定律,电路中电流变小,定值电阻两端电压变小,滑动变阻器两端电压变大,故电流表示数变小,电压表示数变大,故A正确.

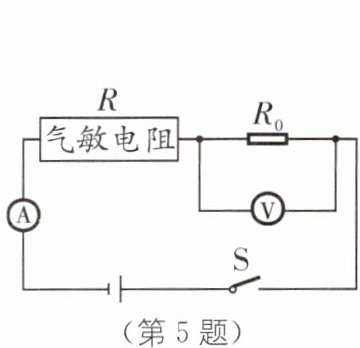

5.(2024·黑龙江龙东地区中考)天然气是一种清洁能源,方便居民使用的同时,存在着泄漏的安全隐患. 物理兴趣小组在老师的指导下设计了天然气泄漏检测电路,如图所示,电源电压恒定不变,R₀ 为定值电阻,R 为气敏电阻. R 阻值随天然气浓度的增大而减小,则天然气(D).

A.浓度增大,电流表示数变小
B.浓度增大,电压表示数变小
C.浓度减小,电流表示数变大
D.浓度减小,电压表示数变小
]

答案： D　[解析]由电路图知,R₀与R串联,电流表测电路中电流,电压表测R₀两端电压.由题知,当天然气浓度增大时,R阻值随天然气浓度的增大而减小,电路的总电阻变小,电源电压不变,由I=U/R可知,电路中电流变大,即电流表示数变大,由U=IR知,定值电阻R₀两端电压变大,即电压表示数变大,故A、B错误;当天然气浓度减小时,R的阻值变大,电路的总电阻变大,电源电压不变,由I=U/R可知,电路中电流变小,即电流表示数变小,由U=IR知,定值电阻R₀两端电压变小,即电压表示数变小,故D正确、C错误.

6.(2025·广东江门期末)如图所示是一种测定油箱内油量的装置. 其中 R 是滑动变阻器的电阻片,滑动变阻器的滑片与滑杆连接,滑杆可以绕固定轴 O 转动,另一端固定着一个浮子. 当油箱的油量减少时,电路的电阻变大,流过电流表的电流变小(前两空填“变大”或“变小”),电路中电阻 R₀ 的作用是保护电路.

答案： 变大　变小　保护电路　[解析]由电路图知,该电路为R和R₀的串联电路,电流表测电路中的电流.当油箱中的油量减少时,液面会下降,浮子也会跟着下降,另一端的滑杆会向上移,则滑动变阻器连入电路的电阻阻值会变大,电路的总电阻会变大,由I=U/R可知,通过电路的电流会变小,即电流表的示数变小;当油量增加时,液面上升,浮子上升,另一端的滑杆下降,滑动变阻器连入电路的电阻阻值变小,由I=U/R可知,此时电路中的电流会变大;R₀在电路中的作用是为防止电路中的电流过大时,烧坏用电器和电源,即保护电路的作用.
