《2025年实验班提优训练九年级物理上册苏科版》

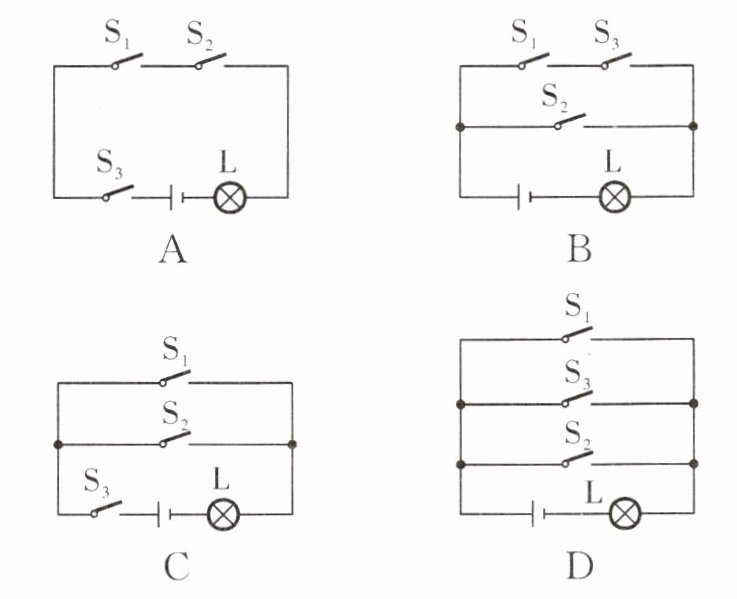

1. 如图所示,现在的智能手机一般都可以通过指纹开关$S_{1}或密码开关S_{2}$来解锁,若其中任一种方式解锁失败后,锁定开关$S_{3}$会断开而暂停手机解锁功能,$S_{3}$将在一段时间后自动闭合而恢复解锁功能,若用灯泡L发光模拟手机解锁成功,则符合要求的模拟电路是(C).

A
B
C D

答案： C [解析]由题意可知,指纹开关S₁或密码开关S₂均可以解锁,锁定开关S₃断开时暂停手机解锁功能,则指纹开关S₁和密码开关S₂可以独立工作、互不影响,即二者并联,且锁定开关S₃位于干路,然后与灯泡、电源组成电路,故C符合题意,A、B、D不符合题意.故选C.

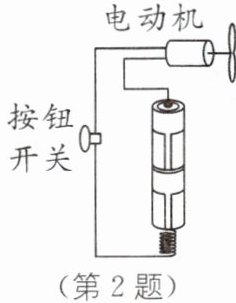

2.(2024·辽宁中考)手持小风扇的简化电路如图所示,下列说法正确的是(C).

A.开关和电动机是并联的
B.导线通常用半导体材料制成
C.电池的作用是为电动机提供电能
D.通电后电流从电池负极经电动机流向正极

答案： C [解析]由图可知开关、电动机和电源依次连接,是串联的,故A错误;常用导线的材料是铜和铝,铜和铝是导体,故B错误;提供电能的装置是电源,所以电池的作用是为电动机提供电能,故C正确;电源外部,电流是从正极出发经电动机回到负极,故D错误.

3.(2024·广西柳州期中)关于生活中的一些电路连接,下列判断错误的是(C).
A.教室里的风扇和日光灯是并联的
B.教室里的日光灯与控制它的开关是串联的
C.公园的路灯,晚上同时亮,早上同时灭,所以路灯间是串联的
D.如果一只灯泡断路,另一只灯泡仍然发光,这两个灯泡是并联的

答案： C [解析]教室里的风扇和日光灯,使用时互不影响,所以它们是并联的,故A正确;教室里的日光灯之间都是并联的,控制灯的开关与灯是串联的,故B正确;路灯晚上同时亮,早上同时灭,但如果一盏灯坏掉,不会影响其他路灯,所以各灯是并联的,故C错误;如果一只灯泡断路,另一只灯泡仍然发光,则这两个灯泡是并联的,故D正确.

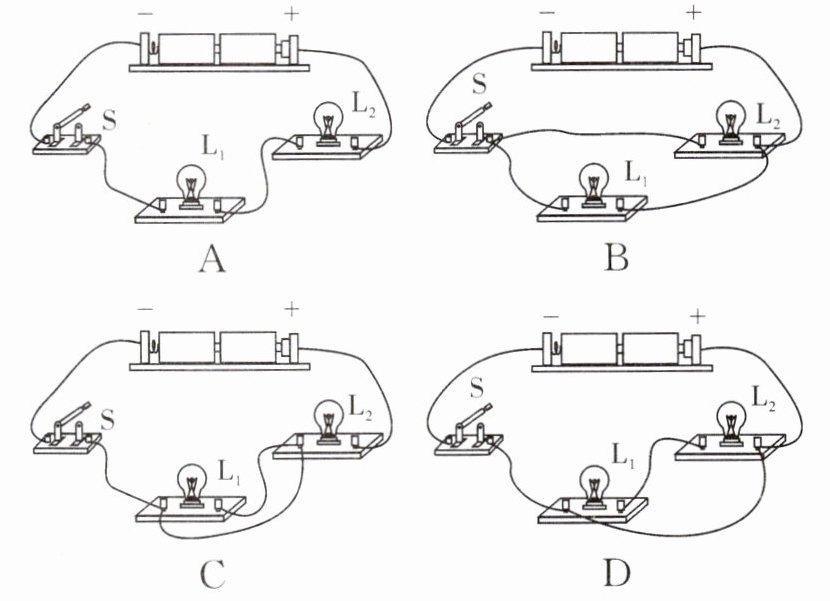

4. 如图所示的四个实物图中,若将开关S闭合,灯泡$L_{1}与L_{2}$并联的电路是(B).

A
B
C D

答案： B [解析]图A中,开关S闭合后,电流的路径只有一条,小灯泡L₁、L₂串联,故A错误;图B中,开关S闭合后,电流的路径有两条,小灯泡L₁、L₂并联,故B正确;图C中,开关S闭合后,小灯泡L₁被短路,故C错误;图D中,开关S闭合后,电源被短路,故D错误.

5. 闪烁的彩灯,装点着节日的热闹与繁华,小明同学发现一串彩灯中有一盏彩灯处于熄灭状态,其他彩灯仍继续发光,据此他 不能 (填“能”或“不能”)判定同一串彩灯中各个小彩灯间是串联还是并联,为了进一步探究,小明小心地取下该彩灯,整串彩灯都熄灭,这说明各个小彩灯相互间是采用 串联 (填“串联”或“并联”)的方式连接的.

答案： 不能 串联 [解析]一串彩灯中有一盏彩灯处于熄灭状态,如果彩灯之间是并联的,则该灯可能断路,如果彩灯之间是串联,则该灯可能是短路,故不能判定同一串彩灯中各个小彩灯间是串联还是并联.取下该彩灯,整串彩灯都熄灭,电路断开,则说明原电路为串联.
知识拓展 生活中的小彩灯一般接在交流电路中,一串之间的小彩灯是串联的,串与串之间是并联的.

6. 如图所示的电路中,要使灯$L_{1}$、$L_{2}$串联,应只闭合的开关是S₃;要使灯$L_{1}$、$L_{2}$并联,应闭合的开关是S₁、S₂;若同时闭合所有的开关,则电路短路(填“通路”“断路”或“短路”).

答案： S₃ S₁、S₂ 短路 [解析]要使灯泡L₁、L₂串联,即应将两只灯泡首尾相连接到电源两端,则由图可知,应只闭合的开关是S₃.要使灯泡L₁、L₂并联,则应让电流分别流入两只灯泡,再汇合在同一导线中流回电源负极,则需闭合S₁、S₂,断开S₃.若所有开关都闭合,电流将不经任何一只灯泡,直接从电源正极回到负极,电路短路.

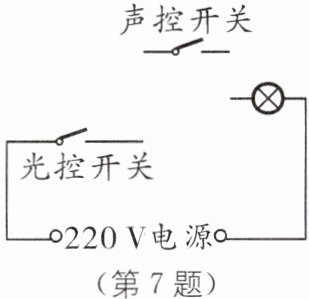

7. 如图所示,楼道里的路灯由“光控开关”和“声控开关”控制,环境光线暗时“光控开关”闭合,有声音时“声控开关”闭合.若只有同时满足天黑和有声音时,灯才会亮,请完成电路连接.

答案：
如图所示 [解析]只有同时满足天黑和有声音时,灯才会亮,即只有两个开关同时闭合时,灯才能工作,说明两个开关不能独立工作,即两个开关串联控制灯泡.
