《2025年实验班提优训练九年级物理上册苏科版》

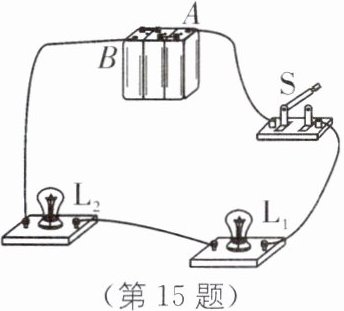

15. 小明同学连接了如图所示电路进行实验.

(1)按照电学实验的基本操作规则,连接电路前,小明应该将开关______断开(填“闭合”或“断开”).
(2)连接完电路后闭合开关S,灯泡$L_1$和$L_2$均发光,此时电路中的电流方向从$L_1$到$L_2,$则电源的正极在______A(填“A”或“B”)端,此时的电路叫______通路(填“通路”“断路”或“短路”).
(3)小明将开关S断开,然后把灯泡$L_2$两端的接线柱用一根导线相连接,小明再次闭合开关S,灯泡$L_2$将______不发光(填“发光”或“不发光”),灯泡$L_1$______发光(填“发光”或“不发光”).
(4)受上面实验现象启发,为了让两盏灯同时熄灭,小明认为可以不断开开关,而用一根导线同时连接图中灯泡$L_2$左端和灯泡$L_1$的右端接线柱即可,根据所学知识,我们应该告诉小明______不能(填“能”或“不能”)这样操作,具体的原因是______会造成电源短路，损坏电源.

答案：
(1)断开　
(2)A　通路　
(3)不发光　发光　
(4)不能 会造成电源短路，损坏电源
[解析]
(1)为了保护电路，连接电路前，开关应该断开.
(2)在电源外部，电流的方向是从电源的正极出发，经用电器回到负极，所以当电路中的电流方向从L₁到L₂，则电源的正极在A端，此时的电路是通路.
(3)将开关S断开，然后把灯泡L₂两端的接线柱用一根导线相连接，小明再次闭合开关S，导线将灯泡L₂短路，灯泡L₂不发光，灯泡L₁发光.
(4)受上面实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图中灯泡L₂左端和灯泡L₁的右端接线柱即可，根据所学知识，我们应该告诉小明不能这样操作，具体的原因是会造成电源短路，损坏电源.

16. 中考考法 感应发光冰块科普阅读 阅读下面短文,回答以下问题.
感应发光冰块
感应发光冰块产品是采用食品级PS材料及电子元件组成的发光冰块,采用先进的触水式开关,具有入水即亮的特性(液体感应),外形仿如真实冰块一般.感应发光冰块采用电池供电,无毒无害,可放置于各类饮品中增添浪漫及神秘的气氛.感应发光冰块内部电子元件有液体感应器、纽扣电池和LED灯泡.感应发光冰块的使用方法是将发光冰块清洁干净后放入水中,它将自动发亮;使用完毕后,用布擦干后放置于干燥的地方以备下次使用.感应发光冰块还可以放入冰箱内冷冻后,再放入饮料内,可以降低饮料的温度.需要注意的是,请勿吞食感应发光冰块,避免放置于温度过高的饮品中.
(1)液体感应器相当于电路中的______(填“电源”“用电器”“开关”或“导线”)元件.
(2)用布擦干后的感应发光冰块内部的电路处于______状态.
(3)根据文中的信息,在虚线框中画出感应发光冰块内部的电路图(LED灯用灯泡符号表示).
]

答案：

(1)开关　
(2)断路　
(3)如图所示

[解析]
(1)液体感应器相当于电路中的开关元件.
(2)用布擦干后的感应发光冰块内部的电路处于断路状态.
(3)根据文中的信息，感应发光冰块内部有液体感应器（开关）、纽扣电池（电源）和LED灯泡（用电器），电路图如上图所示.

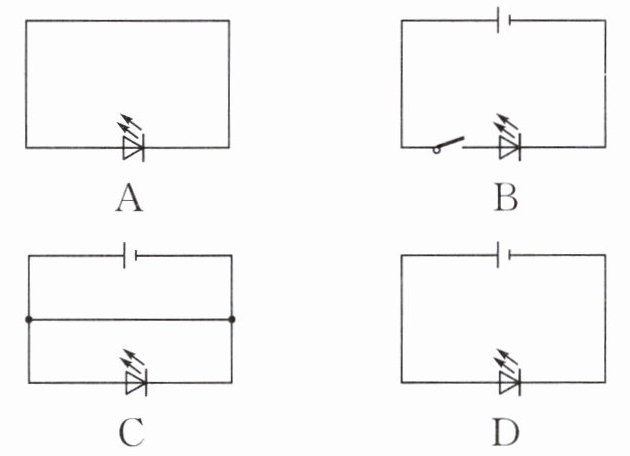

17.(2024·广西中考)如图所示为水果电池和发光二极管( )组成的电路.下列电路图与其对应的是(D).

A B

C D

答案： D　[解析]由图可知，发光二极管直接连接到水果电池两端，故D正确，A、B、C错误.
