8. 如图所示是电冰箱的简化电路图.图中M是电冰箱压缩机内的电动机,L是电冰箱内的照明灯.下列判断正确的是(D).

A.$S_{1}$闭合、$S_{2}$断开时,照明灯与电动机同时工作
B.$S_{1}$、$S_{2}$都闭合时,照明灯与电动机串联
C.关上冰箱门时,$S_{1}$自动断开,使得照明灯熄灭
D.冰箱内温度降低到设定温度时,$S_{1}$自动断开,电动机停止工作

答案： D [解析]开关S₁闭合、S₂断开时,电路为电动机的简单电路,照明灯不工作,电动机工作,故A错误;开关S₁、S₂都闭合时,照明灯L与电动机M并列连接在电源的两极之间,故是并联,故B错误;S₂控制照明灯,故关上冰箱门时,S₂自动断开,照明灯熄灭,故C错误;S₁控制电动机,冰箱内温度降低到设定温度时,S₁自动断开,电动机停止工作,这是压缩机工作的一般原理,故D正确.

9.(2024·成都中考)如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮.下列判断正确的是(B).
A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B [解析]纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮,说明盒内一定有电源,但不一定是两节电池,故A错误、B正确;闭合开关两灯都亮,断开开关两灯都不亮,两灯可能串联,也可能并联(开关在干路上),故C、D错误.

10. 在如图所示的电路中,下列说法正确的是(B).

A.只闭合开关$S_{1}$时,灯泡$L_{1}$、$L_{2}$串联
B.只闭合开关$S_{2}$时,灯泡$L_{1}$、$L_{2}$串联
C.只闭合开关$S_{1}$、$S_{2}$时,灯泡$L_{1}$、$L_{2}$串联
D.闭合开关$S_{1}$、$S_{2}$、$S_{3}$时,灯泡$L_{1}$、$L_{2}$均发光

答案： B [解析]只闭合开关S₁时,电流只有一条路径,是灯泡L₁的简单电路,只有灯泡L₁发光,故A错误;只闭合开关S₂时,电流依次经过灯泡L₁、L₂,是串联,故B正确;只闭合开关S₁、S₂时,电流只有一条路径,是灯泡L₁的简单电路,灯泡L₂被短路,只有灯泡L₁发光,故C错误;闭合开关S₁、S₂、S₃时,电流不会经过灯泡,直接从电源的正极回到负极,形成电源短路,灯泡L₁、L₂都不会发光,故D错误.

11. 新情境 人脸识别智能锁 有一种人脸识别智能锁,需要通过“密码+人脸”两次识别成功才能开锁.密码识别成功后开关$S_{1}$闭合,灯泡L发光,照亮人脸进行识别,人脸识别成功后开关$S_{2}$才会闭合,电动机M工作,开锁成功.下列电路设计(如图所示)符合要求的是( D ).
A
B
C D

答案： D [解析]根据题意知,S₁闭合,灯L发光;灯光照亮人脸完成人脸识别时S₂闭合,即S₁、S₂同时闭合,电动机M才工作.只有D符合题意.

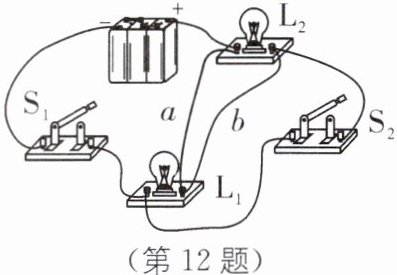

12.(2024·成都邛崃一模)小谢在做实验时,先连成如图所示的电路,通过断开、闭合开关,观察灯泡亮暗情况,体会电路中开关的控制作用.下列判断正确的是(C).

A.拆掉导线a,闭合开关$S_{1}$、$S_{2}$,两只灯泡都亮
B.拆掉导线a,闭合开关$S_{1}$、$S_{2}$,只有灯泡$L_{1}$亮
C.拆掉导线b,闭合开关$S_{1}$、$S_{2}$,两只灯泡都亮
D.拆掉导线b,闭合开关$S_{1}$、$S_{2}$,只有灯泡$L_{2}$亮

答案： C [解析]拆掉导线a,闭合开关S₁、S₂,灯泡L₁被短路,只有灯泡L₂亮,故A、B错误;拆掉导线b,闭合开关S₁、S₂,两灯泡并联,都发光,故C正确,D错误.

13. 如图甲所示的灭蚊拍具有灭蚊和照明等功能,其工作原理如图乙所示.当闭合开关$S_{1}$时,灭蚊拍起到灭蚊作用;当开关$S_{1}与S_{2}$同时闭合时,灭蚊拍起到灭蚊和照明作用.(填“灭蚊”“照明”或“灭蚊和照明”)

答案： 灭蚊 灭蚊和照明 [解析]当闭合开关S₁时,电路为灭蚊网的简单电路,只有灭蚊网通电起到灭蚊作用;当开关S₁与S₂同时闭合时,灭蚊网与灯同时接入电路,灭蚊网与灯都通电,同时起到灭蚊和照明作用.

14.(2024·西宁二模)如图所示为某取暖器的简化工作电路图.图中元件M是装有扇叶的电动机,元件R通电时会产生热.若只闭合开关$S_{1}$,取暖器 只送风(填“只送风”“送热风”或“不送风”).为了安全起见,取暖器一般都要安装一个跌倒开关S,当取暖器倾倒时整个电路断开,则跌倒开关S应安装在图中的 a(填“a”“b”或“c”)处.

答案： 只送风 a [解析]若只闭合开关S₁,电路为电动机的简单电路,电流只经过电动机,所以取暖器只送风.若将开关S₁、S₂都闭合,电动机和电热丝并联,电流分两路分别经过电动机和电热丝,则取暖器吹出的是热风.为了安全起见,在取暖器倾倒时,切断整个电路,故跌倒开关应位于干路上,即图中a处.
