《2025年实验班提优训练九年级物理上册苏科版》

8. 如图所示,关于开关的控制作用,下列说法正确的是(D).
①当$S_1、$$S_2$都闭合时,灯$L_2、$$L_3$发光
②只闭合$S_2,$灯$L_1、$$L_3$不发光
③只让灯$L_3$发光,应该只闭合$S_1$
④当$S_1、$$S_2$都断开时,灯$L_1、$$L_3$发光

A.①②
B.②③
C.③④
D.①③④
]

答案： D　[解析]①当S₁、S₂都闭合时，L₁被短路，L₂、L₃并联，灯L₂、L₃发光，故①正确;②只闭合S₂，L₂、L₃并联后与L₁串联，三灯都发光，故②错误;③只让灯L₃发光，应该只闭合S₁，故③正确;④当S₁、S₂都断开时，L₁、L₃串联，灯L₁、L₃发光，故④正确.故选D.

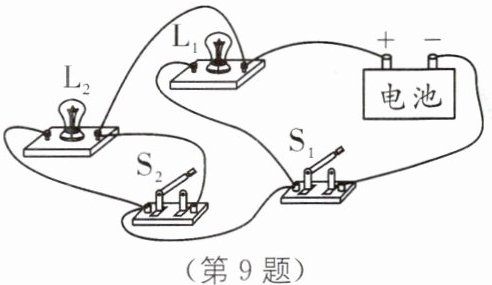

9. 在如图所示的电路中,下列说法正确的是(A).

A.只闭合开关$S_1,L_1、$$L_2$都能发光
B.只闭合开关$S_2,L_2$能发光
C.同时闭合开关$S_1、$$S_2,L_1、$$L_2$都能发光
D.同时闭合开关$S_1、$$S_2,$只有$L_1$能发光

答案： A　[解析]只闭合开关S₁，L₁、L₂并联接入电路中，两个灯泡都能发光，故A正确;只闭合开关S₂，整个电路是断开的，L₂不能发光，故B错误;同时闭合开关S₁、S₂，电源的两端被导线相连，电源被短路，L₁、L₂都不能发光，故C、D 错误.

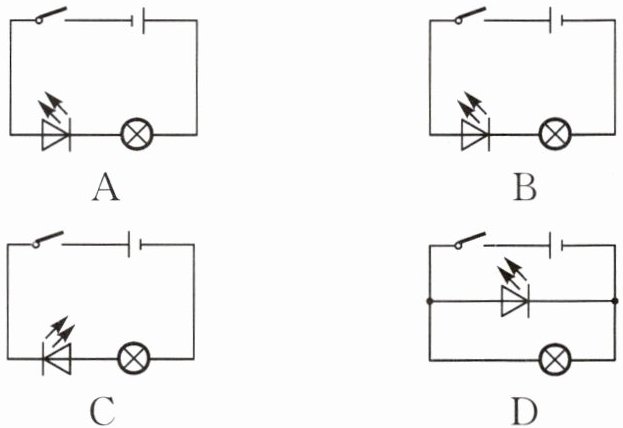

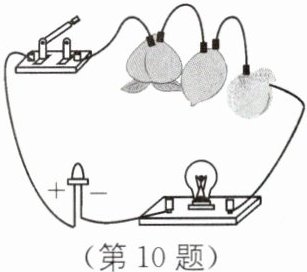

10.(2024·武汉武昌区模拟)如图所示是由一个小灯泡、一个LED(发光二极管)、水果电池、一个开关组成的电路.闭合开关,小灯泡和LED都发光.则对应的电路图为(B).

A B

C D

答案： B　[解析]由实物图知，LED灯与小灯泡串联，开关控制整个电路，由LED灯的正、负极知，水果电池的左端是其正极，右端是负极.所以电流由电源正极流出依次通过开关、LED灯、小灯泡，回到电源负极，由各选项图可知，B 正确，A、C、D错误.

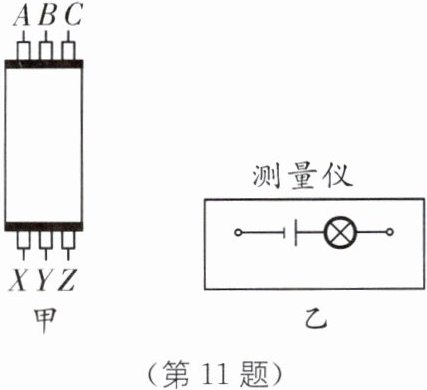

11.(2025·无锡江阴期末)如图甲所示是高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”连接在X、Y、Z端把它们区分开.将A和C拧在一起时,当“测量仪”连接在X、Y两端,灯泡发光,则______是同一根电线.接着拆开A和C,将A和B拧在一起,测量仪一端必须与______(填“X”“Y”或“Z”)相连,另一端导线连接______次电路能将导线辨别开.
]

B和ZZ1

答案： B和Z　Z　1　[解析]将A、C连在一起时，将“测量仪”连接在X、Y两端，灯泡发光，则ACXY连通，由此可以确定剩下的B和Z是同一根电线的两端，即是同一根电线;接着拆开A和C，将A和B拧在一起，由于B和Z是同一根电线，故测量仪一端必须与Z相连，另一端连接X、Y 其中一根导线，若连接X端，灯泡发光，说明AX是一根导线，若灯泡不发光则说明AY是同一根导线，故只需连接1次电路就能将导线分辨开.

12. 假设思想(2024·无锡期末)如图所示是小红设计的定时闹钟音乐铃原理图.闭合开关S,“定时开关”到达设定时间时,所控制的播放器就能播放音乐.为了满足设计要求,应将“定时开关”接在虚线框a(填“a”或“b”)处,电源接在另一处;当播放器播放音乐时,“定时开关”处于断开(填“闭合”或“断开”)状态,指示灯L能(填“能”或“不能”)发光.

答案： a　断开　能　[解析]由电路图可知，若a为电源，则灯泡与播放器并联接入电路中，无法实现播放器的定时播放，所以b处为电源，a处接定时开关;播放前，即定时开关闭合时，播放器被短路;当定时开关达到设定的时刻，会自动断开，此时播放器与灯泡串联接入电路中，此时指示灯会亮，“播放器”播放音乐.

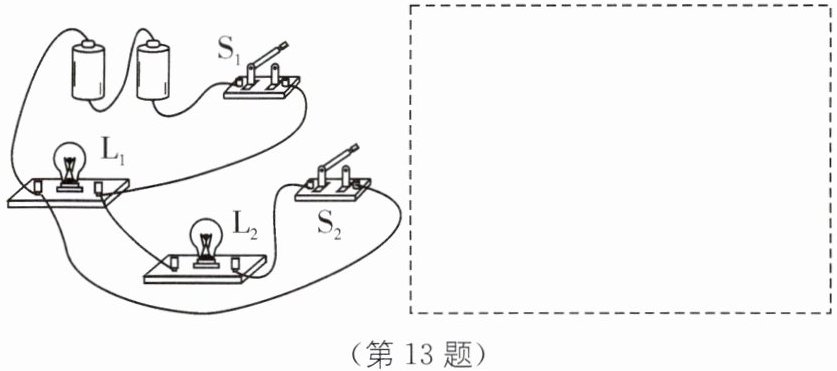

13.(2024·湖南长沙宁乡西部乡镇期中)根据实物图在虚线框内画出对应的电路图.
]

答案：
如图所示
　　　　　　　　
[解析]由实物图可知，电流由电源的正极开始出发，分为两条支路，一条支路只有L₁，另一条支路经过S₂、L₂，汇合后经过S₁，最后回到电源负极，电路图如答图所示.

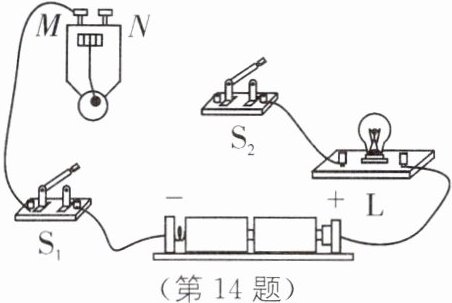

14. 新情境 设计自动防盗报警装置(2023·辽宁沈阳于洪区期末)小明为学校体育器材室设计了一个自动防盗报警装置,其模拟电路如图所示.要求:将开关$S_1、$$S_2$闭合后,灯泡发光,电铃不工作,表示该报警系统已经启动;一旦器材室的门被打开(开关$S_2$断开),电铃就会自动报警.请用笔画线代替导线将如图所示的电路补充完整,使之符合上述功能.(MN为电铃的两个接线柱)
]

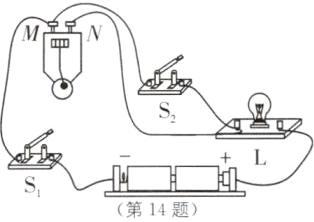

答案：
如图所示
　　　　　　
[解析]开关S₁、S₂闭合后，灯泡发光，电铃不工作，器材室的门被打开，开关S₂断开时，电铃报警，可知开关S₁和灯泡位于干路，S₂与电铃并联，如答图所示.
