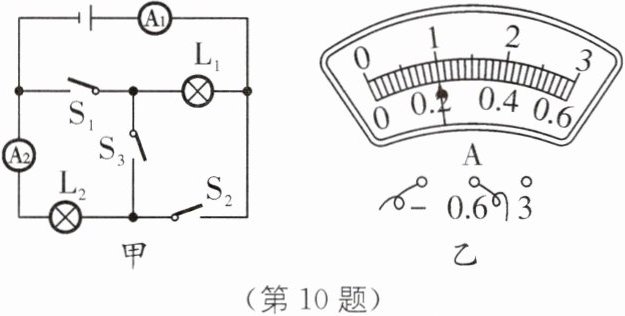

10. 实验班原创 如图甲所示电路,电源电压恒定不变.

(1)闭合开关$\text{S}_{1}$、$\text{S}_{2}$,灯$ L_1、$$L_2$并联.
(2)只闭合开关$ S_3,$两个电流表的指针位置均如图乙所示,则电流表$ A_1$的示数是0.2A.
(3)为保证电路安全,绝不能同时闭合开关$\text{S}_{1}$、$\text{S}_{2}$、$\text{S}_{3}$.

答案：
(1)$\text{S}_{1}$、$\text{S}_{2}$；
(2)0.2；
(3)$\text{S}_{1}$、$\text{S}_{2}$、$\text{S}_{3}$ [解析]
(1)闭合开关$\text{S}_{1}$、$\text{S}_{2}$，则电流有两条路径且分别经过两灯，此时灯$\text{L}_{1}$、$\text{L}_{2}$组成并联电路。
(2)只闭合开关$\text{S}_{3}$，此时两灯串联，两电流表均测串联电路中的电流，由题图乙可知，$\text{A}_{1}$的示数为0.2 A。
(3)为保证电路安全，绝不能同时闭合开关$\text{S}_{1}$、$\text{S}_{2}$、$\text{S}_{3}$，若同时闭合三个开关，电流会由电源正极不经过灯泡直接流回电源负极，造成电源短路。

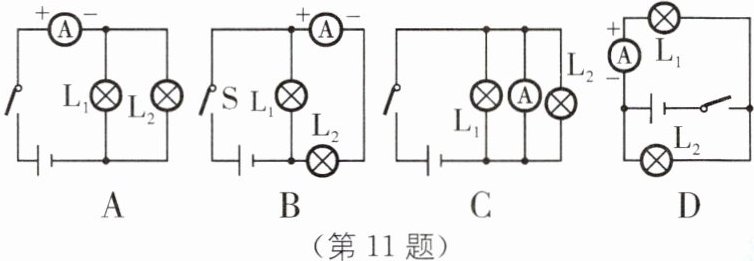

11. 观察如图所示的四个电路图,当闭合开关后请完成下列填空.

图 A 中电流表测的是干路的电流.
图 B 中电流表测的是$\text{L}_{2}$的电流.
图 C 中电路出现的错误是电流表造成电源短路.
图 D 中电路出现的错误是电流表正、负接线柱接反了.

答案： 干路 $\text{L}_{2}$ 电流表造成电源短路 电流表正、负接线柱接反了

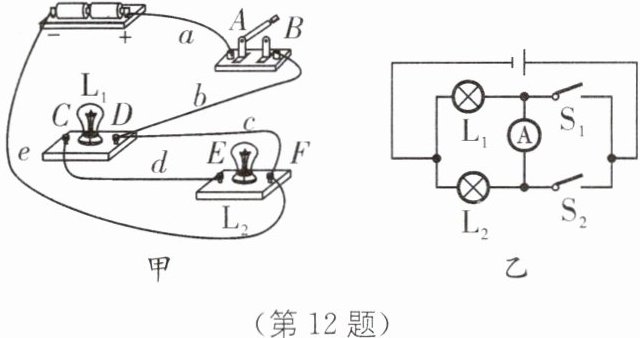

12. 中考新考法 设计探究性实验 学习小组在探究串、并联电路的实验中：
(1)在连接电路的过程中,开关应该是______的.
(2)小刚连接了如图甲所示的电路,如果合上开关,电路所处的状态是______(填“通”“断”或“短”)路.
(3)小刚想将电路全部拆散,重新连接,小强认为只需拆除一根导线______(填图中导线的编号),就能成为串联电路. 小强将多余的线拆除以后,闭合开关时$,L_1、$$L_2$都不亮,用一段导线的两端接触 A、B 两点时,两灯都不亮；接触 C、D 两点时,两灯也不亮；接触 E、F 两点时,只有灯$ L_1$亮. 对此下列判断中正确的是______(填字母).
A. 灯$ L_1$断路
B. 灯$ L_2$断路
C. 开关断路
D. 灯$ L_2$短路
(4)小强认为,在小刚最初连接的电路中,如果只改动一根导线就能成为两灯并联的正确电路,请在图甲中把你要移接的导线上打上“×”号,并画出改动后的导线.
(5)小马和小程想比较并联电路中$ L_1$和$ L_2$中的电流的大小关系,他们的方案是按照图乙所示的电路,只闭合$ S_1$测出$ L_2$中的电流$ I_1,$只闭合$ S_2$测出$ L_1$中的电流$ I_2,$比较$ I_1$和$ I_2$的大小. 请你评估：他们的方案是______(填“可行”或“不可行”)的,理由是______.

答案：

(1)断开；
(2)短；
(3)c B；
(4)如图所示；
(5)不可行 电流表的正、负接线柱会接反 [解析]
(1)连接电路时，开关必须处于断开状态。
(2)根据图甲可知，导线直接将电源两极连接起来，形成了电源短路，因此两灯泡都不发光。
(3)根据图甲可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联连接。小强将多余的导线c拆除以后，闭合开关时，小灯泡$\text{L}_{1}$、$\text{L}_{2}$都不亮，说明电路出现了断路；用一段导线的两端接触A、B两点时，两灯都不亮，说明A、B与电源两极之间存在断路；接触C、D两点时，两灯也不亮，说明C、D与电源两极之间存在断路；接触E、F两点时，只有灯$\text{L}_{1}$亮，说明灯$\text{L}_{2}$断路，故选B。
(4)使两灯成为并联电路，电流从电源的正极出发，经开关分别流入两个灯泡，然后汇合流回电源的负极，如答图所示。
(5)按照题图乙所示的电路，只闭合$\text{S}_{1}$如果能测出$\text{L}_{2}$中的电流$I_{1}$，则电流表上边的接线柱为正接线柱，下边为负接线柱；但当只闭合$\text{S}_{2}$测$\text{L}_{1}$中的电流$I_{2}$时，电流从电流表的负接线柱流入了，即电流表的正、负接线柱接反，故他们的方案不可行。

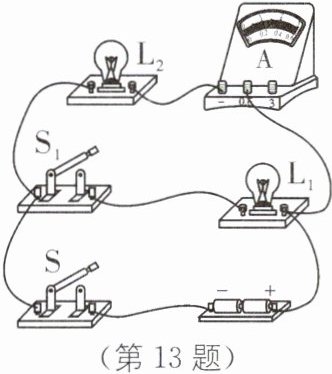

13. (2023·宿迁中考)如图所示,电源电压不变,将开关 S、$S_1$都闭合,灯泡$ L_1$与$ L_2$正常发光,两灯是并联,电流表测量$L_2$电流,此时断开$ S_1,$电流表的示数不变(填“变大”“变小”或“不变”).

答案： 并 $L_{2}$ 不变 [解析]分析电路图可知，电流的路径有两条，一条经过$L_{2}$和电流表，另外一条经过$S_1$和$L_{1}$，所以电路为并联电路。分析电路可知，电流表和$L_{2}$在同一条支路上，所以测$L_{2}$的电流。断开$S_1$，$L_{1}$所在支路为断路，因为并联电路中各用电器互不影响，所以电流表的示数不变。
