《2025年实验班提优训练九年级物理上册苏科版》

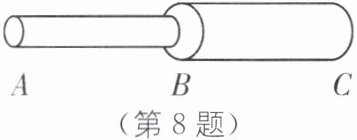

8. (2024·辽宁葫芦岛兴城期中)如图所示,长度相同、横截面积不同的镍铬合金棒AB和BC连接在一起,设通过AB、BC的电流分别为$I_1、$$I_2;$镍铬合金棒AB、BC的电阻分别为$R_1、$$R_2,$则(C).

$A. I_1= I_2,R_1= R_2$
$B. I_1＜I_2,R_1＞R_2$
$C. I_1= I_2,R_1＞R_2$
$D. I_1＞I_2,R_1＞R_2$

答案： C [解析]由电路图可知,$R_{1}$、$R_{2}$串联,所以通过$R_{1}$、$R_{2}$的电流相等,即$I_{1}=I_{2}$,故B、D错误.由于镍铬合金棒AB和BC的材料、长度相同,横截面积越小电阻越大,所以$R_{1}＞R_{2}$,故A错误,C正确.

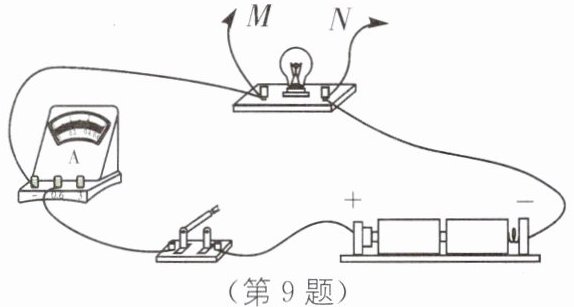

9. (2024·威海一模)将三根用相同材料制成的长度一样、粗细均匀,但横截面积不同的电阻丝甲、乙、丙,先后接到如图所示电路中的M、N两点间时,对应的电流表示数填入表格,忽略灯泡电阻随温度的变化.下列说法中错误的是( C ).

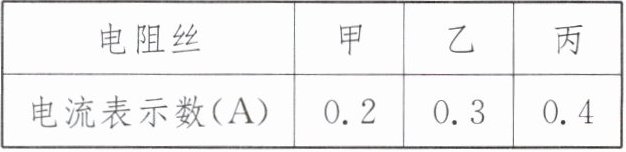

|电阻丝|甲|乙|丙|
|电流表示数(A)|0.2|0.3|0.4|


A.此实验采用控制变量法
B.三根电阻丝中,丙电阻丝的横截面积最大
C.当M、N两点间接入丙电阻丝,灯泡的亮度最亮
D.M、N两点间不接电阻丝时,电流表示数一定小于0.2 A

答案： C [解析]由电路图可知,M、N间电路与灯泡并联,电流表测干路中的电流.实验中控制导体的长度、材料相同,横截面积不同,采用的是控制变量法,故A正确;因为并联电路两端电压等于电源电压,且并联电路中各支路互不影响,并联电路中,干路电流等于各支路电流之和,所以根据表中数据可知,接入电阻甲时,干路电流最小,故甲的电阻最大,接入电阻丙时,干路电流最大,故丙的电阻最小,因为三根电阻丝的材料和长度相同,所以丙电阻丝的横截面积最大,故B正确.并联电路中各支路互不影响,M、N间接入不同的电阻丝,灯泡两端的电压不变,通过灯泡的电流不变,灯泡的亮度不变,故C错误.并联电路中,干路电流等于各支路电流之和,并且并联电路中各支路互不影响,M、N两点间不接电阻丝时,电流表示数一定小于0.2 A,故D正确.

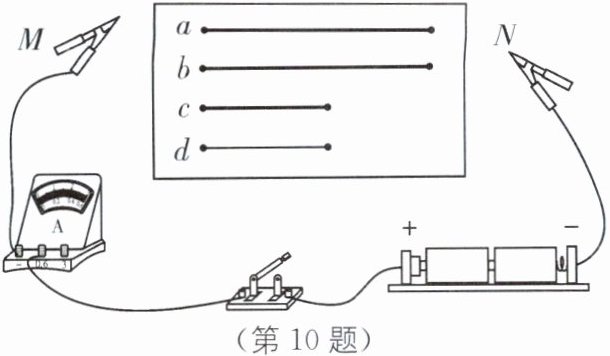

10. (2024·四川成都龙泉驿区期末)如图所示是探究导体电阻的大小与什么因素有关的实验装置.导线b是铜丝,导线a、c、d都是镍铬合金丝,导线a、b、c一样粗,导线d比导线c细.下列说法正确的是(B).

A.选用a、c两电阻丝进行实验,是为了探究电阻大小跟导体材料的关系
B.分别将c、d两根电阻丝接入电路,接c时电流表的示数更大一些
C.为探究电阻大小跟长度的关系,应选用a、b两电阻丝进行实验
D.该电路有缺陷,应该在此电路中并联一个灯泡或电阻来保护电路

答案： B [解析]选用a、c两电阻丝进行实验,它们的材料、横截面积相同,长度不同,是为了探究电阻大小跟导体长度的关系,故A错误.分别将c、d两根电阻丝接入电路,它们的材料、长度相同,横截面积不同,横截面积越大,电阻越小,c的横截面积大于d的,因此接c时电流表的示数更大一些,故B正确.为探究电阻大小跟长度的关系,应该控制材料、横截面积相同,长度不同,应选用a、c两电阻丝进行实验,故C错误.该电路有缺陷,应该在此电路中串联一个灯泡或电阻来保护电路,故D错误.

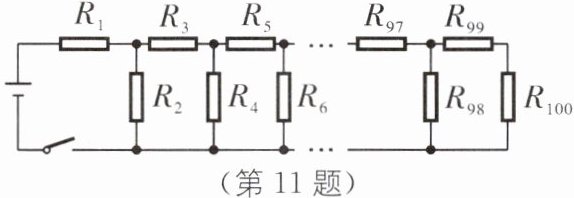

11. (金陵中学特长生)如图所示电路,电源电压$10 V,R_1= R_3= R_5=… =R_9_7= R_9_9= R_1₀₀= 5 Ω,R_2= R_4= R_6=… =R_9_8= 10 Ω.$

接通电路后,通过$R_1$的电流为1A,通过$R_7$的电流为0.125A.

答案： 1 0.125

12. (2023·扬州江都区期中)(1)电阻率是指某种材料制成的长1 m,横截面积$1 mm^2$的导体的电阻.铜在20℃时的电阻率为$0.017 Ω·mm^2/m,$则一卷长为200 m,横截面积为$4 mm^2$的铜导线在20℃时的总电阻为0.85Ω.

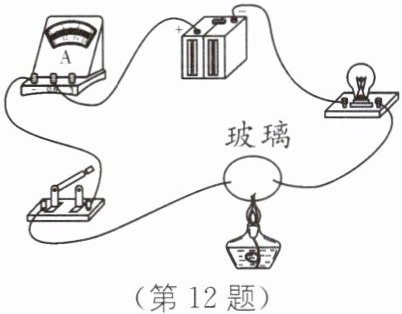

(2)玻璃在常温下是绝缘体,如图所示,点燃酒精灯后,当玻璃被加热到红炽状态时,会看到电流表有示数,分析这种现象,说明导体和绝缘体之间没有绝对的界限,在一定条件下绝缘体可以变成导体.

答案：
(1)0.85
(2)导体和绝缘体之间没有绝对的界限,在一定条件下绝缘体可以变成导体 [解析]
(1)电阻的大小与长度成正比,与横截面积成反比;铜导线的长度为200 m,横截面积为$4\ \text{mm}^{2}$,则电阻$R=\frac{0.017\ \Omega\cdot\text{mm}^{2}/\text{m}×200\ \text{m}}{4\ \text{mm}^{2}}=0.85\ \Omega$.
(2)玻璃被加热到红炽状态时,会看到电流表有示数,说明玻璃变成了导体.说明导体和绝缘体之间没有绝对的界限,在一定条件下绝缘体可以变成导体.

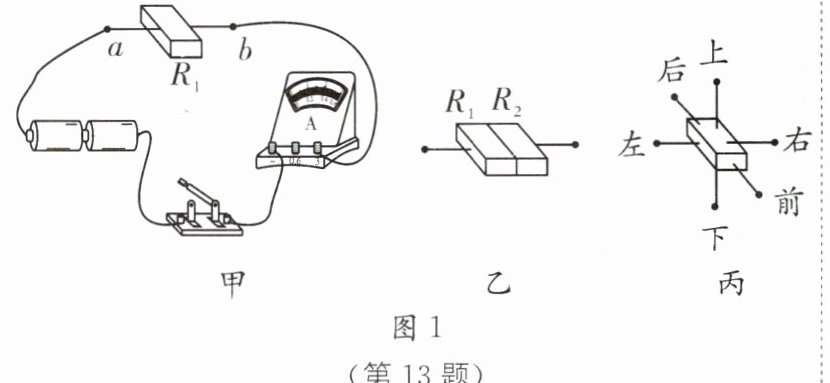

13. (2023·广东广州白云区开学)(1)如图1所示$,R_1$是一块合金导体,将其按照图甲的方式连入电路中,闭合开关,电流表的示数为I,将另一块相同的导体$R_2$与$R_1$按照图乙方式接入电路,闭合开关,此时电流表的示数小于(填"大于""小于"或"等于")I,此实验可以得出电阻大小与导体长度的关系.将导体$R_1$按照丙图中不同的方式连入电路,电阻最小的接法是上下(填"前后""左右"或"上下").

(2)如图2所示是一种防火警报器,这款警报器的触发装置是石墨,其原理是电路的电压不变,当有火烧到警报器的触发装置后,石墨的电阻减小,通过触发装置的电流会变大,从而发出警报.当没有电流通过时,石墨的电阻不为0(填"为0"或"不为0").

答案：
(1)小于 长度 上下
(2)减小 不为0 [解析]
(1)相同情况下,导体的长度越长,导体的电阻越大,导体$R_{2}$与$R_{1}$串联,相当于增加了导体的长度,导体的电阻增大,电路的电流减小,故此时的电流表示数小于I,此实验导体的材料和横截面积不变,仅长度改变,可以得出电阻大小与导体长度的关系.将导体$R_{1}$按照图丙中不同的方式连入电路,采用上下方式时,导体的长度最小,横截面积最大,电阻最小.
(2)有火烧到警报器的触发装置后,石墨的温度升高,通过触发装置的电流变大,说明石墨的电阻减小.物体电阻的大小与电流无关,没有电流通过时,说明警报器处于安全状态,此时石墨的电阻不为零.
