6 [2024山西中考,中]实验室里有一个标识不清的定值电阻,小亮设计实验进行测量(电源为两节干电池)。

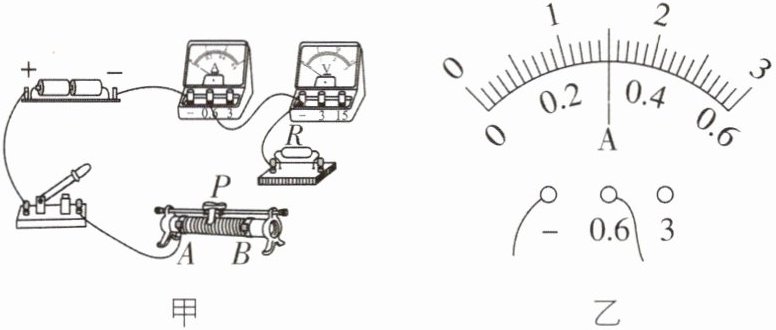

(1)根据公式______可知,通过对电流和电压的测量来间接测出导体的电阻。请用笔画线代替导线将图甲的电路连接完整(导线不得交叉)。
(2)连接电路时,开关应______,滑动变阻器的滑片P应放在______(填“A”或“B”)端。闭合开关,电压表示数接近电源电压,电流表无示数。经检查,电流表及各接线处均完好,则电路的故障可能是______。
(3)排除故障后闭合开关,移动滑片使电压表示数为2.4V,电流表示数如图乙所示为______A,则电阻为______Ω。小亮把该数据作为本实验的最终结果,请你做出评价或建议:______。

答案：

(1)$R=\frac {U}{I}$ 如图所示(答案不唯一)
(2)断开 B 定值电阻R断路
(3)0.3 8 应多次测量取平均值,减小误差(合理即可)【解析】
(1)"测量定值电阻阻值"的实验原理为$R=\frac {U}{I}$;滑动变阻器的接法为"一上一下",题图甲中开关已经连接变阻器的左下接线柱,则需用导线连接变阻器的上接线柱与定值电阻右端的接线柱,由于电源为两节干电池,则电压表应选用0~3V量程,电压表与定值电阻并联。
(2)连接电路时,开关应断开;闭合开关前,应将滑动变阻器的滑片移动到阻值最大处,即B端;闭合开关,电流表无示数且电流表及各接线处均完好,说明电路发生断路,电压表的示数接近电源电压,则和电压表并联的用电器发生断路,即定值电阻R断路。
(3)由题图乙知,电流表选用小量程,分度值为0.02A,则电流表的示数为0.3A,定值电阻的阻值为$R=\frac {U}{I}=\frac {2.4V}{0.3A}=8Ω$;测量定值电阻的阻值时,应多次测量取平均值来减小误差。

7 [2024山东烟台中考,中]在“测量小灯泡正常发光时的电阻”实验中,器材如下:电源(电压恒为6V)、小灯泡(正常发光时电压为3.8V,正常发光时的电阻约10Ω)、电流表(0~0.6A,0~3A)、电压表(0~3V,0~15V)、滑动变阻器$R_1(50Ω 0.2A)、$滑动变阻器$R_2(20Ω 1A)、$开关和导线若干。

(1)请在方框中画出该实验的电路图。(各元件不必标注字母)
(2)为了完成实验,电流表应选择______量程,电压表应选择______量程,滑动变阻器应选择______(填$“R_1”$或$“R_2”)。$

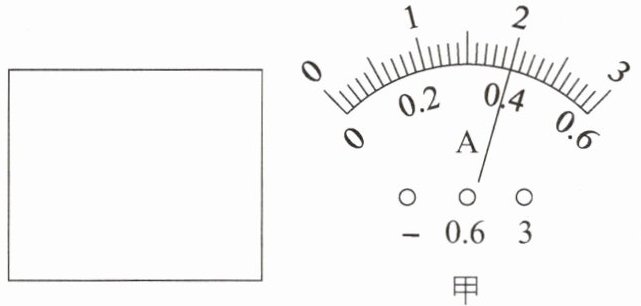

(3)闭合开关,移动滑动变阻器的滑片,使电压表示数为3.8V,此时电流表的示数如图甲所示,则小灯泡正常发光时的电阻为______Ω。
(4)完成上述实验之后,老师提出:如果没有电压表,用一个电流表和一个定值电阻R₀,仍可完成本实验。兴趣小组经过讨论设计了如图乙所示的电路,并进行了如下操作:

①只闭合开关S、$S_2,$移动滑动变阻器滑片P,使电流表示数为$I_1,$此时小灯泡正常发光;
②保持滑动变阻器滑片P的位置不变,断开$S_2,$闭合$S_1,$电流表示数为$I_2,$则小灯泡正常发光时的电阻R= ______(用R₀、$I_1、$$I_2$表示)。

答案：

(1)如图所示
(2)0~0.6A 0~15V $R_{2}$
(3)9.5
(4)②$\frac {I_{1}R_{0}}{I_{2}-I_{1}}$【解析】
(1)测量灯泡正常发光时的电阻时,电压表应和灯泡并联,电流表、滑动变阻器应和灯泡串联。
(2)小灯泡正常发光时电压为3.8V,正常发光时的电阻约10Ω,则由欧姆定律可知,灯泡正常发光时的电流约为0.38A,故电流表应选择0~0.6A量程,电压表应选择0~15V量程,因灯泡正常发光时的电流约为0.38A,超过$R_{1}$允许通过的最大电流,故滑动变阻器应选择$R_{2}$。
(3)闭合开关,移动滑动变阻器的滑片,使电压表示数为3.8V,此时电流表的示数由题图甲可知为0.4A,则小灯泡正常发光时的电阻为$R=\frac {U}{I}=\frac {3.8V}{0.4A}=9.5Ω$。
(4)②$R_{0}$一直与灯泡并联,二者两端的电压相等,则有$U_{L}=I_{1}R_{0}$,由并联电路的电流规律可知,$I_{L}=I_{2}-I_{1}$,则$R=\frac {U_{L}}{I_{L}}=\frac {I_{1}R_{0}}{I_{2}-I_{1}}$。
