《2025年初中必刷题九年级物理上册沪粤版》

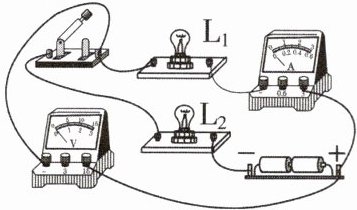

1 结合实物图判断 [2025 江西赣州调研,中]如图所示的电路中,闭合开关后,下列说法正确的是 (B)

A.灯泡 $ L_1 $ 和 $ L_2 $ 串联,电压表测的是 $ L_2 $ 两端的电压
B.灯泡 $ L_1 $ 和 $ L_2 $ 串联,电压表测的是 $ L_1 $ 两端的电压
C.灯泡 $ L_1 $ 和 $ L_2 $ 并联,电流表测的是 $ L_1 $ 支路的电流
D.灯泡 $ L_1 $ 和 $ L_2 $ 并联,电压表测的是电源电压

答案： B 【解析】因为电压表相当于断路,所以该电路中的电流只有一条路径,灯泡L₁和L₂串联,电压表并联在L₁两端,测的是L₁两端的电压,故ACD错误,B正确。故选B。

2 结合电路图判断 [2025 山东菏泽期中,中]关于如图所示的电路,开关闭合,下列说法正确的是 (D)

A.$ L_1 $ 与 $ L_2 $ 并联
B.$ V_1 $ 测电源电压
C.$ V_2 $ 测 $ L_1 $ 两端电压
D.$ V_3 $ 测 $ L_2 $ 两端电压

答案： D 【解析】由图知,闭合开关,两灯泡串联,电压表V₂并联在电源两端,测量电源电压;电压表V₁并联在L₁两端,测量L₁两端电压;电压表V₃并联在L₂两端,测量L₂两端电压,故D正确,A、B、C错误。故选D。

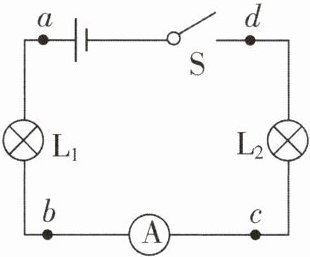

3 [中]如图所示的电路中,闭合开关 S,灯 $ L_1 $、$ L_2 $ 都不发光,电流表没有示数。为了找出其中的原因,现用电压表进行检测,结果是: $ a $、$ b $ 间的电压和 $ b $、$ c $ 间的电压都为 0 V,而 $ a $、$ d $ 间的电压和 $ c $、$ d $ 间的电压都为 3 V,则电路故障可能是 (B)

A.$ L_1 $ 断路
B.$ L_2 $ 断路
C.$ L_1 $ 短路
D.$ L_2 $ 短路

答案： B 【解析】因为开关闭合后两灯都不发光,电流表无示数,故电路中可能有断路;由于用电压表测量b、c两点间的电压时,电压表示数为0V,故b、c两点之外的部分有断路;a、b两点间的电压为0V,故a、b两点之外的部分有断路;用电压表测量a、d两点间的电压时,电压表有示数,则a、d间正常;用电压表测量c、d间的电压时,电压表有示数,说明c、d两点之外的部分正常;综上所述,故障可能为灯L₂断路。

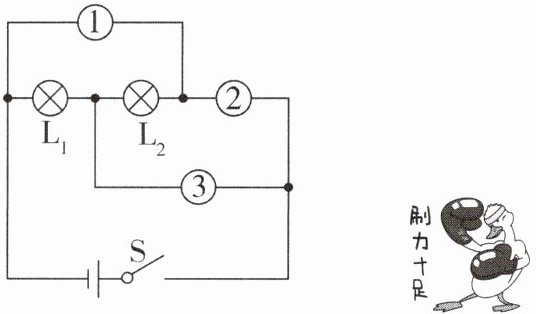

4 [中]如图所示的电路中,①②③是三块电表,闭合开关 S,灯 $ L_1 $ 与 $ L_2 $ 发光,则下列四个选项中,判断正确的是 (C)

A.若①②是电流表,③是电压表,则 $ L_1 $ 与 $ L_2 $ 串联
B.若②③是电流表,①是电压表,则 $ L_1 $ 与 $ L_2 $ 串联
C.若①③是电流表,②是电压表,则 $ L_1 $ 与 $ L_2 $ 并联
D.若①③是电压表,②是电流表,则 $ L_1 $ 与 $ L_2 $ 并联

答案： C 【解析】若①②是电流表,③是电压表,闭合开关后,电源被短路,故A错误;若②③是电流表,①是电压表,闭合开关后,L₂会被短路,故B错误;若①③是电流表,②是电压表,闭合开关后,电流的路径有两条,L₁与L₂并联,故C正确;若①③是电压表,②是电流表,闭合开关后,电流的路径只有一条,L₁与L₂串联,故D错误。故选C。

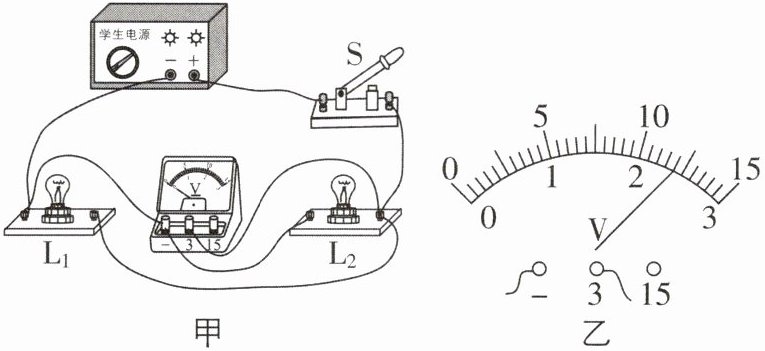

5 如图甲所示的实物图中,闭合开关 S 后,灯泡 $ L_1 $ 和 $ L_2 $并联,此时电压表示数如图乙所示,电压表测得 $ L_2 $ 两端的电压是2.4V。

答案： 并 2.4 【解析】由于电压表的内阻很大,所以在电路中可把电压表看成断路,电流从电源正极出发,分别流过L₁、L₂,汇合后回到电源负极,所以L₁与L₂是并联的;根据图乙可知,电压表选的量程为“0~3V”,分度值为0.1V,示数为2.4V。

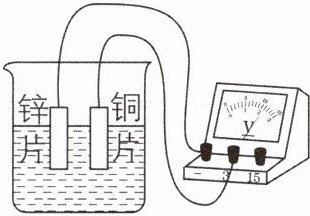

6 核心素养 科学探究 [中]在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个盐水电池。用电压表测量这个自制电池的电压,其现象如图所示。则以下说法正确的是 (D)

A.自制电池的作用是提供电流
B.盐水电池工作时将电能转化为化学能
C.自制电池中铜片为负极,锌片为正极
D.铜片与电压表之间的电流方向为铜片流向电压表

答案： D 【解析】电源是提供电压的装置,所以自制电池的作用是提供电压,故A错误;盐水电池工作时将化学能转化为电能,故B错误;由图可知,电压表指针正常偏转,铜片与电压表正接线柱连接,根据电压表的使用方法可知,铜片为电源的正极、锌片为电源的负极,故C错误;在电源的外部,电流从电源正极流向负极,所以铜片与电压表之间的电流方向为从铜片流向电压表,故D正确。故选D。
