《2025年初中必刷题九年级物理上册沪粤版》

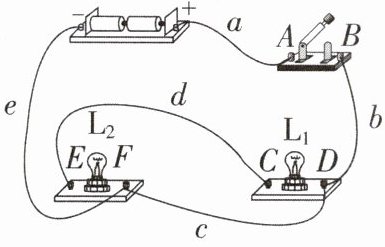

1 [2025江苏南京调研,中]如图所示为某同学连接的电路,要求仅改变一根导线使两灯并联,做法如下:①仅将导线b与D接线柱相连的一端改接至C;②仅将导线c与D接线柱相连的一端改接至C;③仅将导线e与F接线柱相连的一端改接至C;④仅将导线e与F接线柱相连的一端改接至E。其中可行的是(C)

A.①②③
B.②④
C.①③④
D.①②③④

答案： C 【解析】由图可知，要使两灯泡并联，可以将导线b与D接线柱相连的一端改接至C或E，也可以将导线e与F接线柱相连的一端改接至C或E，但将导线c与D接线柱相连的一端改接至C，L₂会短路，故①③④可行，②不可行。故选C。关键点拔：开关同时控制两个灯泡，则两灯可以并联，开关接在干路上；两灯也可以串联，开关接在电路中。电路设计的步骤:
(1)判断用电器间的连接方式；
(2)判断开关的位置及作用；
(3)作图并检验。

有一种日光灯,如图所示,在启动时要用启辉器,但当日光灯启动后,可以取下启辉器,日光灯依然能正常工作,下列说法正确的是(B)
A.A是启辉器
B.B是启辉器
C.A、B都是启辉器
D.A、B中不管谁是启辉器都可以让灯管正常工作

答案： B 【解析】由图可知，元件B与日光灯并联，元件A串联在干路上，当日光灯启动发光时，元件A一定是接通的，若A是启辉器，当取下启辉器时，整个电路断开，日光灯不能工作，不符合题意，故A错误；若B是启辉器，当取下启辉器时，日光灯与元件A串联，电路处于通路状态，日光灯依然能正常工作，符合题意，故B正确。

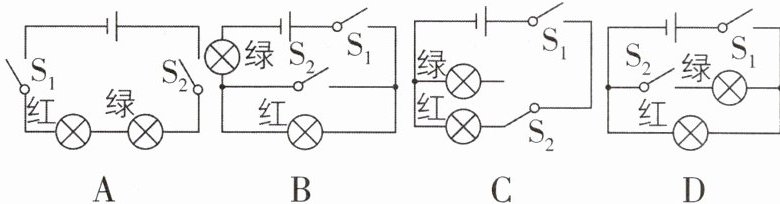

3 [2023江苏宿迁中考,中]下列电路中,符合直行方向交通信号灯(只考虑红灯和绿灯)模拟设计的是(C)

答案： C 【解析】A 两灯串联在电路中，因此工作时相互影响，故A不符合题意B 闭合开关S₁和S₂时绿灯亮，只闭合开关S₁时，红灯和绿灯都亮，故B不符合题意C 闭合开关S₁，开关S₂接触上接线柱时绿灯亮；闭合开关S₁，开关S₂接触下接线柱时红灯亮，两灯工作互不影响，故C符合题意D 当只闭合开关S₁时，红灯亮；闭合开关S₁和S₂时，红灯和绿灯同时亮，故D不符合题意

4 [2023四川巴中中考,中]在如图所示的电路中,下列说法正确的是(A)
A.当闭合开关$S_{1}$、$S_{2}$、$S_{3}$时,电源短路
B.当只闭合开关$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$并联
C.当只闭合开关$S_{2}$、$S_{3}$时,$L_{1}$、$L_{2}$串联
D.当只闭合开关$S_{1}$、$S_{3}$时,$L_{1}$、$L_{2}$串联

答案： A 【解析】由图可知，同时闭合开关S₁、S₂、S₃时，电流从电源正极出发不经过用电器直接回到电源负极，造成电源短路，故A正确；当只闭合开关S₁、S₂时，灯L₂被短路，故B错误；当只闭合开关S₂、S₃时，灯L₁被短路，故C错误；当只闭合开关S₁、S₃时，灯L₁、L₂并联，故D错误。故选A。

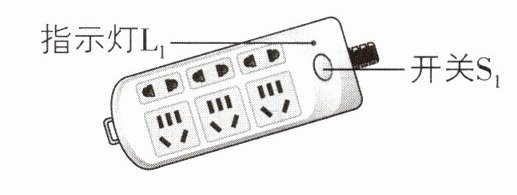

5 [中]根据要求设计电路:小明家台灯的插头插在如图所示的插排上,插排上有一个开关和一个指示灯。插排开关和指示灯分别用$S_{1}$、$L_{1}$表示,台灯开关和灯泡分别用$S_{2}$、$L_{2}$表示。小明断开或闭合$S_{1}$、$S_{2}$时,记录现象如表,请你设计并画出符合事实的电路图。
|开关状态|插排指示灯($L_{1}$)|台灯($L_{2}$)|
|闭合$S_{1}$,断开$S_{2}$|亮|不亮|
|闭合$S_{2}$,断开$S_{1}$|不亮|不亮|
|$S_{1}和S_{2}$都闭合|亮|亮|

答案：
如图所示

如图,在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明、小红分别在不透光挡板(图中未画出)两侧,通过控制灯泡闪光次数来向对方发送不同信息,图中虚线表示可固定挡板的位置。则(B)
A.挡板沿$AA'$固定,灯泡$L_{1}显示操控开关S_{1}$的人所发信息
B.挡板沿$AA'$固定,灯泡$L_{1}显示操控开关S_{2}$的人所发信息
C.挡板沿$BB'$固定,灯泡$L_{2}显示操控开关S_{1}$的人所发信息
D.挡板沿$BB'$固定,灯泡$L_{2}显示操控开关S_{2}$的人所发信息

答案： B 【解析】由图可知，两灯泡并联，开关S₁控制灯泡L₂，开关S₂控制灯泡L₁，为使两人能够分别向对方发送信息，开关S₁和灯泡L₂应位于挡板两侧，开关S₂和灯泡L₁应位于挡板两侧，即挡板应沿AA'固定，故B正确。
