《2025年初中必刷题九年级物理上册沪粤版》

1 关于电压,下列说法中错误的是 (B)
A.电压是使电路中形成电流的原因
B.只要电路两端有电压,电路中就一定有电流
C.电路中有电流时,电路两端就一定有电压
D.电源是提供电压的装置

答案： B 【解析】电源的作用是给用电器两端提供电压。电压使电路中的自由电荷发生定向移动形成电流。电路中有持续电流的必要条件:①电路两端要有电压;②电路是通路。故B错误。

2 下列关于电压值的说法错误的是 (C)
A.一节干电池的电压是 1.5 V
B.手机锂电池的电压约为 3.8 V
C.我国家庭生活用电的电压是 110 V
D.对人体安全的电压不高于 36 V

答案： C 【解析】一节干电池的电压是1.5V,手机锂电池的电压约为3.8V,我国家庭生活用电的电压是220V,对人体安全的电压不高于36V,故选C。

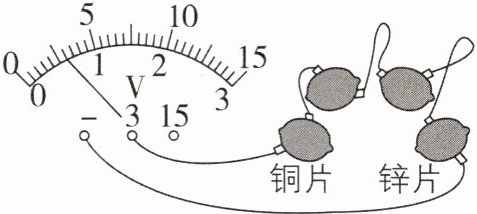

3 [2025 吉林长春期中]小明自制了一个水果电池,将水果电池与电压表连接后的情景如图所示。下列分析中不正确的是 (C)

A.铜片是该水果电池的正极
B.水果电池将化学能转化为电能
C.若不能估计水果电池电压的大小,应选择较小量程试触
D.电压表示数为 0.6 V

答案： C 【解析】电压表指针正向偏转,说明电池正极与电压表正接线柱相连,所以铜片是水果电池的正极,故A正确;水果电池将化学能转化为电能,故B正确;若不能估计水果电池电压的大小,应选择较大量程试触,以免损坏电压表,故C错误;电压表选用“0~3V”量程,示数为0.6V,故D正确。故选C。

4 如图所示的电路中,能用电压表正确测出灯 $ L_1 $ 两端电压的是 (C)

答案： C 【解析】A图中,两灯串联,电压表与灯L₂并联,电压表测量的是灯L₂两端的电压,所以A选项错误。B图中,两灯串联,电压表与灯L₁并联,但电压表的正、负接线柱接反了,所以B选项错误。C图中,两灯串联,电压表与灯L₁并联,且电压表的正、负接线柱连接正确,电压表测量的是灯L₁两端的电压,所以C选项正确。D图中,两灯串联,电压表直接连在电源两端,且电压表的正、负接线柱连接正确,则电压表测量的是电源电压,所以D选项错误。

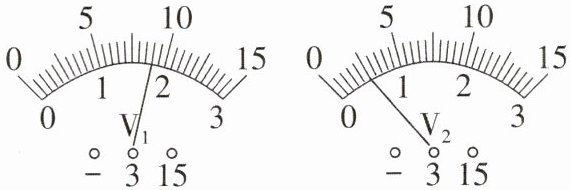

5 [2024 湖南衡阳期末,中]如图所示,两只电压表所用的量程不明,但已知电压表 $ V_1 $ 的示数比电压表 $ V_2 $ 的示数小一些,则 $ V_1 $ 的示数为1.8V,$ V_2 $ 的示数为2.5V。

答案： 1.8 2.5 【解析】因为电压表V₁的指针比电压表V₂的指针偏转的角度大,但是电压表V₁的示数比电压表V₂的示数小一些,则两个电压表一定没有采用同一个量程,电压表V₁选择的是“0~3V”的量程,分度值为0.1V,示数为1.8V;电压表V₂选择的是“0~15V”的量程,分度值为0.5V,示数为2.5V。

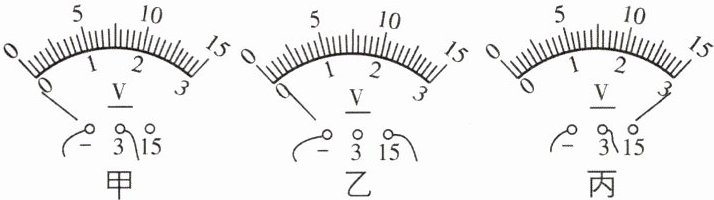

6 [中]用已调零的电压表测量电路中某部分电路两端电压时,试触过程中发现电压表指针如图所示,请指出电压表出现的问题。

甲:电压表的正、负接线柱接反了;
乙:电压表所选的量程过大;
丙:电压表所选的量程过小。

答案： 电压表的正、负接线柱接反了 电压表所选的量程过大 电压表所选的量程过小【解析】甲图出现的现象是:电压表的指针反向偏转,出现的问题是电压表的正、负接线柱接反了;乙图出现的现象是:电压表的指针偏转角度太小,出现的问题是电压表所选用的量程太大;丙图出现的现象是:电压表的指针偏转角度太大,超出了其最大测量值,出现的问题是电压表所选用的量程太小。

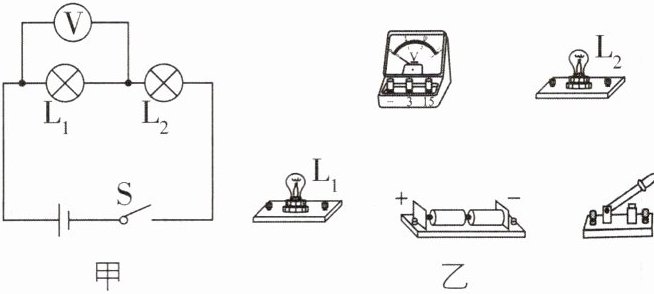

7 [中]请根据图甲的电路图完成图乙中的实物图的连接。

答案：

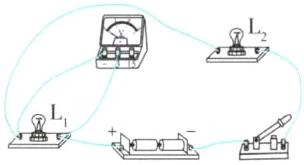

如图所示 【解析】由电路图知,灯泡L₁、L₂串联,电压表并联在L₁两端,又由图乙实物图知,电源由两节干电池串联而成,电源电压约为3V,所以电压表应选择小量程,电流从电压表的正接线柱流入,负接线柱流出,实物图连接如图所示。

8 [2025 广东珠海期中,中]如图所示的电路,闭合开关后,各电路元件均能正常工作,其中甲是电流表,乙是电压表,小灯泡 $ L_1 $ 与 $ L_2 $串联联。

答案： 电流 电压 串联 【解析】根据题意可知,闭合开关后,各电路元件均能正常工作,由于甲与灯泡L₁串联,所以甲是电流表;如果乙是电流表,则会造成灯泡L₁短路,所以乙是电压表,电路只有一条电流路径,小灯泡L₁与L₂串联。
