《2025年初中必刷题九年级物理上册沪粤版》

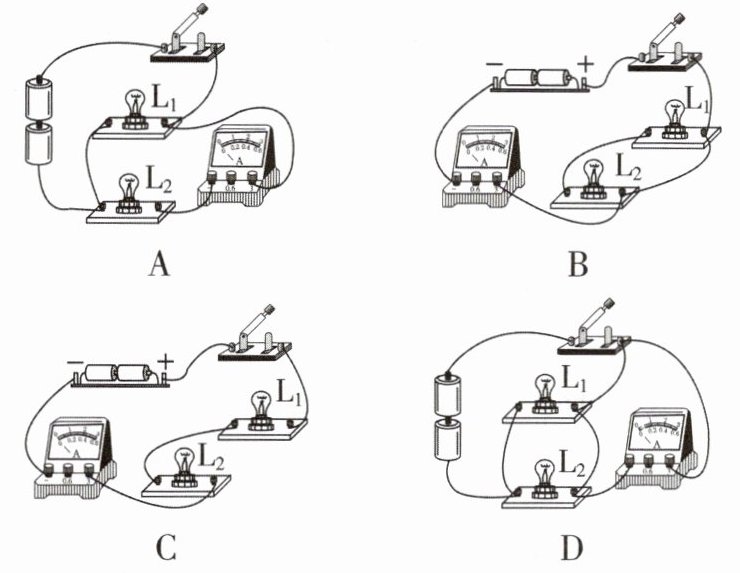

1 [2025安徽池州调研,中]如图所示的电路中,开关闭合后,会损坏电流表的是 (AD)

答案： 解：A选项，电流表与L₂并联，闭合开关后，L₂被短路，电流从电源正极出发，经开关、电流表回到电源负极，形成电源短路，会损坏电流表和电源。
B选项，电流表与L₂串联，测量L₂的电流，电路正常，不会损坏电流表。
C选项，电流表与L₂串联，测量L₂的电流，电路正常，不会损坏电流表。
D选项，电流表并联在电源两端，闭合开关后，形成电源短路，会损坏电流表和电源。
答案：AD

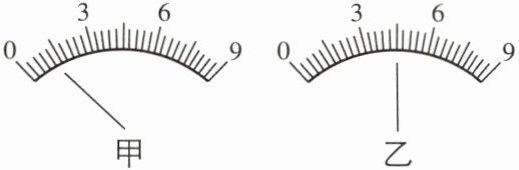

2 [中]某电流表有两个量程,大量程为“0~9A”,小量程模糊不清,为了确定小量程是多少,先将大量程接入电路,指针位置如图甲所示,然后改用小量程接入同一电路的同一位置(电流不变),指针位置如图乙所示,则该电流表的小量程是 (D)

A.0~0.6A
B.0~1.2A
C.0~2.4A
D.0~3.6A

答案： 解：
1. 大量程“0~9A”时，表盘共30小格，分度值为 $ \frac{9A}{30} = 0.3A $。由图甲知指针指在第8小格，电流 $ I = 8 × 0.3A = 2.4A $。
2. 小量程时，由图乙知指针指在第15小格，设小量程满偏电流为 $ I_{满} $，分度值为 $ \frac{I_{满}}{30} $。电流不变，有 $ 15 × \frac{I_{满}}{30} = 2.4A $，解得 $ I_{满} = 4.8A $（无此选项，推测图乙指针为第10小格）。
3. 若图乙指针为第10小格：$ 10 × \frac{I_{满}}{30} = 2.4A $，解得 $ I_{满} = 7.2A $（不符）；若为第20小格：$ 20 × \frac{I_{满}}{30} = 2.4A $，$ I_{满} = 3.6A $（选项D）。
4. 若图甲指针为第6小格：$ I = 6 × 0.3A = 1.8A $，图乙第15小格：$ 15 × \frac{I_{满}}{30} = 1.8A $，$ I_{满} = 3.6A $（符合D）。
答案：D.0~3.6A

3 [2024四川内江质检,中]如图是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是 (A)
A.撤掉导线a,电流表测量的是电路的总电流
B.撤掉导线a,电流表测量的是通过小灯泡$L_1$的电流
C.撤掉导线b,电流表测量的是通过小灯泡$L_2$的电流
D.撤掉导线c,电流表测量的是通过小灯泡$L_2$的电流

答案： 解：分析原电路，电流从电源正极出发，经开关后分为两支，一支经L1、导线a、电流表回到负极，另一支经L2、导线b、电流表回到负极，导线c连接L1和L2的右端，导致L1和L2被短路，电流表直接接在电源两极，会损坏电流表和电源。
A. 撤掉导线a，电流从电源正极出发，经开关、L1、导线c、L2、导线b、电流表回到负极，L1和L2串联，电流表测量电路总电流，A正确。
B. 撤掉导线a，电路为串联电路，电流表测总电流，不是仅L1的电流，B错误。
C. 撤掉导线b，电流从电源正极出发，经开关、L2、导线c、L1、导线a、电流表回到负极，L1和L2串联，电流表测总电流，不是仅L2的电流，C错误。
D. 撤掉导线c，电流从电源正极出发，经开关后分为两支，一支经L1、导线a、电流表回到负极，另一支经L2、导线b、电流表回到负极，L1和L2并联，电流表在干路，测总电流，不是仅L2的电流，D错误。
答案：A

4 [2024山东菏泽期末,中]对如图所示的电路的判断,正确的是 (D)
A.只闭合开关$S_1$时,灯泡$L_1、$$L_2$并联
B.只闭合开关$S_2$时,灯泡$L_2、$$L_3$并联
C.只闭合开关$S_2、$$S_3$时,灯泡$L_2、$$L_3$串联,电流表测电路中的电流
D.闭合所有开关时,灯泡$L_1、$$L_2$并联$,L_3$短路,电流表测干路电流

答案： 解：
A. 只闭合S₁时，电流从电源正极→S₁→L₁→电流表→电源负极，L₂、L₃断路，只有L₁接入电路，A错误。
B. 只闭合S₂时，电流从电源正极→L₃→S₂→L₂→电流表→电源负极，L₂、L₃串联，B错误。
C. 只闭合S₂、S₃时，L₃被S₃短路，电流从电源正极→S₃→S₂→L₂→电流表→电源负极，只有L₂接入电路，C错误。
D. 闭合所有开关时，L₃被S₃短路，电流分两支：①正极→S₁→L₁→电流表→负极；②正极→S₃→S₂→L₂→电流表→负极，L₁、L₂并联，电流表测干路电流，D正确。
结论：D

(1)在连接电路时,开关应处于断开状态,连接电路前电流表的指针如图乙所示,则应该进行的操作是对电流表进行调零。
(2)已知电路中的电流约为0.4A,请你在图甲中用笔画线代替导线,将电路补充完整。
（电流表“0.6”接线柱与灯泡L右端相连，电流表“-”接线柱与开关S左端相连，图略）
(3)若小明正确连接好电路后闭合开关,电流表示数如图丙所示,则电路中的电流为0.36A。

答案：
(1)断开；对电流表进行调零
(2)（电流表“0.6”接线柱与灯泡L右端相连，电流表“-”接线柱与开关S左端相连，图略）
(3)0.36

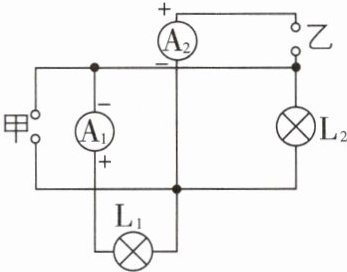

6 核心素养科学思维[偏难]如图所示,将电源和灯泡$L_3$接入甲、乙两处,使电路连接正确,则下列说法中正确的是 ( C )

A.甲处接电源,乙处接灯$L_3,A_1$测的是通过灯$L_1$的电流
B.甲处接电源,乙处接灯$L_3,A_1$测的是通过灯$L_3$的电流
C.甲处接灯$L_3,$乙处接电源$,A_2$测的是通过灯$L_2$的电流
D.甲处接灯$L_3,$乙处接电源$,A_2$测的是干路中的电流

答案： 解：分析电路连接情况：
若甲处接电源，乙处接灯$L_3$：电流从电源正极流出，经$A_2$后分为两支，一支经$L_2$，另一支经$L_3$，汇合后经$A_1$、$L_1$回到电源负极。此时$A_1$测干路电流，A、B错误。
若甲处接灯$L_3$，乙处接电源：电流从电源正极流出，分为两支，一支经$L_2$、$A_2$，另一支经$A_1$、$L_1$，汇合后经$L_3$回到电源负极。此时$A_2$测通过$L_2$的电流，C正确，D错误。
答案：C
