《2025年初中必刷题九年级物理上册沪粤版》

1 [2024 江苏泰州期中]如图是实验室常用的一种滑动变阻器。下列关于滑动变阻器的构造说法正确的是 (C)

A.滑片与金属杆之间是绝缘的
B.瓷筒与线圈之间不能绝缘
C.滑片与线圈之间不能绝缘
D.瓷筒上缠绕的合金线所有表面都绝缘

答案： C 【解析】滑片与金属杆之间是导电的，故 A 错误；陶瓷是绝缘体，瓷筒与线圈之间是绝缘的，故 B 错误；滑片与线圈之间不能绝缘，瓷筒上缠绕的合金线和滑片接触的位置没有绝缘，故 C 正确，D 错误。

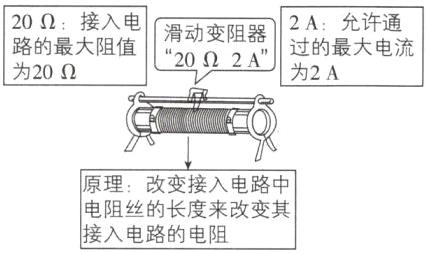

2 如图所示,实验室中某个滑动变阻器铭牌上标有“20 Ω 2 A”字样。下列关于这个滑动变阻器的说法中 ( )
①“20 Ω 2 A”表示当通过滑动变阻器的电流为 2 A 时,它的电阻为 20 Ω;
②它接入电路的最大阻值是 20 Ω;
③它是通过改变其接入电路中电阻丝的横截面积来改变接入电路的电阻的;
④允许通过它的最大电流为 2 A。

A.只有①③正确
B.只有①④正确
C.只有②③正确
D.只有②④正确

答案：
D 【解析】

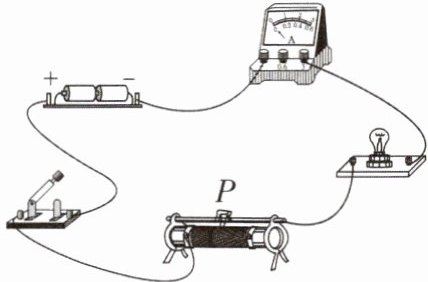

3 [2025 江西新余期中]如图所示是亮亮同学连接的实物电路。关于滑动变阻器,下列判断错误的是 (C)

A.闭合开关前,滑片 P 应滑到滑动变阻器最右端,是为了保护电路
B.铭牌上“10 Ω 2 A”字样表示滑动变阻器接入电路的最大阻值为 10 Ω
C.滑片 P 向左滑动,滑动变阻器接入电路的电阻增大
D.滑动变阻器要“一上一下”接入电路才能发挥变阻的作用

答案： C 【解析】由题图可知，闭合开关前，滑片 P 应滑到滑动变阻器最右端，此时滑动变阻器接入电路的电阻最大，这样做的目的是保护电路，故 A 正确，不符合题意；滑动变阻器铭牌上标有“10 Ω 2 A”字样，10 Ω 表示滑动变阻器连入电路的最大电阻是 10 Ω，故 B 正确，不符合题意；由图可知，滑片 P 向左滑动，滑动变阻器接入电路中的电阻丝的长度变短，滑动变阻器接入电路的电阻减小，故 C 错误，符合题意；滑动变阻器接入电路时要采用“一上一下”的接线方法，这样可以通过移动滑片来改变滑动变阻器接入电路中的电阻，故 D 正确，不符合题意。故选 C。

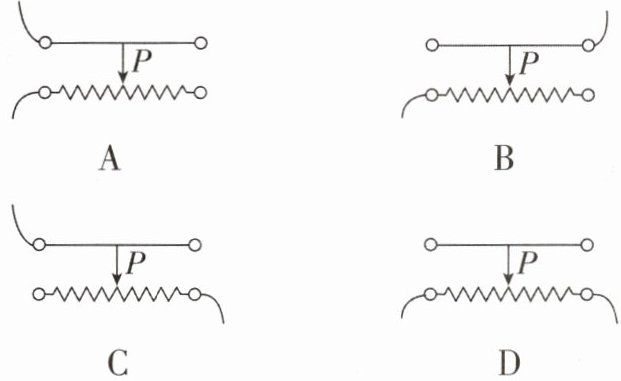

4 [2025 四川内江期中]如图所示,当滑片 P 向左滑动时,使滑动变阻器连入电路中的电阻最大且阻值不改变的接法是 (D)

答案： D 【解析】A 图中，当滑片 P 向左滑动时，滑动变阻器接入电路中的电阻丝的长度变短，则滑动变阻器接入电路的电阻变小，故 A 不符合题意；B 图中，当滑片 P 向左滑动时，滑动变阻器接入电路中的电阻丝的长度变短，则滑动变阻器接入电路的电阻变小，故 B 不符合题意；C 图中，当滑片 P 向左滑动时，滑动变阻器接入电路中的电阻丝的长度变长，则滑动变阻器接入电路的电阻变大，阻值不能保持不变，故 C 不符合题意；D 图中，滑动变阻器下方的两个接线柱接入电路，即滑动变阻器的整个电阻丝连入电路，当滑片 P 向左滑动时，起不到变阻的作用，且滑动变阻器接入电路的电阻始终为最大值，故 D 符合题意。故选 D。

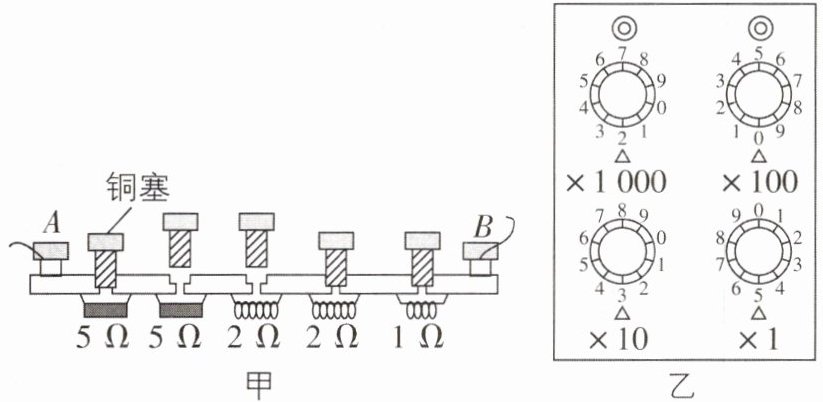

5 [2024 江西南昌调研]如图甲是插孔式电阻箱的结构示意图,它的最大阻值为15Ω,图甲中 A、B 两个接线柱之间的电阻值是7Ω;图乙是电阻箱,此时其接入电路的阻值为2035Ω。

答案： 15 7 2035 【解析】当 5 个铜塞都拔出时，该电阻箱的阻值最大，为 R = 5 Ω + 5 Ω + 2 Ω + 2 Ω + 1 Ω = 15 Ω；由图甲可知，A、B 两个接线柱之间的电阻是 5 Ω + 2 Ω = 7 Ω；图乙中电阻箱接入电路的阻值为 R' = 2×1000 Ω + 0×100 Ω + 3×10 Ω + 5×1 Ω = 2035 Ω。

6 [中]如图是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是 (C)

答案： C 【解析】图 A 中灯泡和滑动变阻器滑片下面的电阻被短路，灯泡不亮，滑动变阻器不能调节灯泡的亮度，A 不符合题意；图 B 中滑动变阻器滑片上面的电阻被短路，灯泡和滑动变阻器滑片下面的电阻并联，灯泡两端电压始终等于电源电压，所以移动滑动变阻器的滑片不能改变灯泡的亮度，B 不符合题意；图 C 中滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，其连入电路中的电阻发生变化，电路中的电流发生变化，可以改变灯泡的亮度，C 符合题意；图 D 中灯泡和滑动变阻器都被短路，灯泡不能发光，滑动变阻器不能调节灯泡的亮度，D 不符合题意。故选 C。
