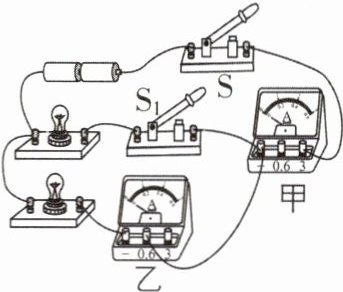

6[中]如图所示是小欣研究并联电路电流特点的实物图,保持电源电压不变,闭合开关S。当闭合开关$S_{1}$时,有 (C)

A.甲表示数变大,乙表示数变大
B.甲表示数变小,乙表示数变小
C.甲表示数变大,乙表示数不变
D.甲表示数变小,乙表示数不变

答案： C　[解析]由题图可知，当开关S、S₁都闭合时，两灯泡并联，电流表甲测干路电流，电流表乙测支路电流；只闭合开关S，只有电流表乙所在支路接入电路，两电流表串联在同一电路中，两表示数相同，再闭合S₁，电流表甲测干路电流，示数变大，电流表乙所在支路的电阻与两端电压不变，则该支路电流不变，即电流表乙示数不变，故选C。

7[中]如图所示的电路中,电源电压不变,闭合开关$S_{1}$,电压表和电流表有示数,接着再闭合开关$S_{2}$,下列说法正确的是

(C)
A.电压表示数不变
B.电流表示数变小
C.电压表和电流表示数的比值不变
D.电压表和电流表示数的乘积变小

答案： C　[解析]由图知，只闭合开关S₁时，两电阻串联，电压表测R₁两端的电压，电流表测电路中的电流，接着再闭合开关S₂，电路为R₁的简单电路，此时电压表测电源电压，电压表示数变大，故A错误；闭合开关S₂后电路中总电阻变小，由欧姆定律可知，电路中电流变大，则电流表示数变大，故B错误；闭合开关S₂前后电压表和电流表示数的比值都等于R₁的阻值，则该比值不变，故C正确；因闭合开关S₂后电压表和电流表示数均变大，所以电压表和电流表示数的乘积变大，故D错误。

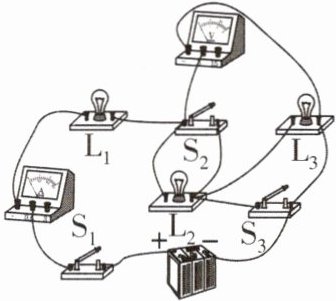

8[中]小袁同学连接了如图所示的实物图,以下描述正确的是 (C)

A.当只闭合开关$S_{1}$、$S_{2}$时,电流表无示数,电压表有示数
B.只闭合开关$S_{1}和S_{2}时的电流表示数与只闭合开关S_{1}$、$S_{3}$时的电流表示数一定不相同
C.当开关$S_{1}$、$S_{2}$、$S_{3}$都闭合时,此时电压表无示数,电流表有示数
D.只闭合开关$S_{1}和S_{2}时的电压表示数与只闭合开关S_{1}$、$S_{3}$时的电压表示数一定相同

答案： C　[解析]只闭合开关S₁、S₂时，L₁和L₃串联，电压表测L₃两端的电压，电流表测电路中的电流，因此电流表、电压表均有示数，故A错误；只闭合开关S₁、S₃时，L₁和L₂串联，电压表测L₂两端的电压，电流表测电路中的电流，当灯泡L₂、L₃的规格相同时，由欧姆定律可知，两种情况下电流表的示数相同、电压表的示数也相同，当L₂、L₃的规格不同时，两种情况下电流表的示数不相同、电压表的示数也不相同，故B、D错误；开关S₁、S₂、S₃都闭合时，L₂、L₃、电压表被短路，电路为L₁的简单电路，电流表测电路中的电流，因此电压表无示数，电流表有示数，故C正确。

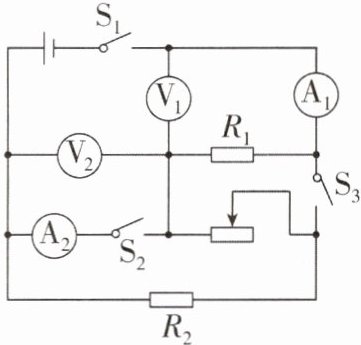

9[2024辽宁沈阳期中,难]如图所示电路,电源电压保持不变,则下列说法正确的是 (D)

A.若只闭合开关$S_{1}$,将滑动变阻器的滑片由中点向右移动,电流表$A_{1}与电流表A_{2}$的示数相等
B.若只闭合开关$S_{1}$,将滑动变阻器的滑片由中点向右移动,电压表$V_{1}与电压表V_{2}$的示数之和变大
C.若三个开关都闭合,将滑动变阻器的滑片由中点向右移动,电流表$A_{1}减小的示数大于电流表A_{2}$减小的示数
D.若三个开关都闭合,将滑动变阻器的滑片由中点向右移动,电压表$V_{1}$的示数保持不变,电流表$A_{1}$的示数变小

答案： D　[解析]若只闭合开关S₁，定值电阻R₁、R₂以及滑动变阻器串联，A₁测电路中的电流，A₂没有连入电路，所以将滑动变阻器的滑片由中点向右移动，两电流表示数不相等，故A错误。若只闭合开关S₁，定值电阻R₁、R₂以及滑动变阻器串联，V₁测R₁两端的电压，V₂测R₂和滑动变阻器两端的总电压，根据串联电路的电压规律可知，电压表V₁与电压表V₂的示数之和始终等于电源电压，则将滑动变阻器的滑片由中点向右移动，V₁与V₂的示数之和不变，故B错误。若三个开关都闭合，定值电阻R₁、R₂以及滑动变阻器并联，A₁测干路电流，A₂测通过R₁和变阻器的总电流，将滑动变阻器的滑片由中点向右移动，变阻器接入电路的电阻变大，则通过变阻器的电流减小，因为并联电路各支路互不影响，所以通过R₁、R₂的电流不变，由并联电路的电流特点可知电流表A₁减小的示数等于电流表A₂减小的示数，故C错误。若三个开关都闭合，定值电阻R₁、R₂以及滑动变阻器并联，V₁测电源两端的电压，V₂被短路，电源电压不变，则电压表V₁示数保持不变，将滑动变阻器的滑片由中点向右移动，滑动变阻器连入电路的电阻变大，通过滑动变阻器的电流变小，并联电路各支路互不影响，则通过R₁、R₂的电流不变，根据并联电路的电流规律可知，干路中的电流变小，则电流表A₁的示数变小，故D正确。故选D。

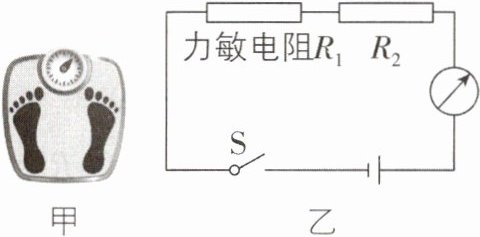

10[中]如图甲是小美家的体重秤,它的电路图如图乙所示,$R_{2}$是定值电阻,$R_{1}$为力敏电阻,其阻值随所受压力的增大而变小。以下说法正确的是
(C)

A.体重秤显示器相当于一个电压表
B.被测人体质量越大,力敏电阻$R_{1}$两端的电压越大
C.被测人体质量越大,电路中电流越大
D.电路中的$R_{2}$不起作用,可以去掉

答案： C　[解析]根据电路图可知，体重秤显示器串联在电路中，相当于一个电流表，故A错误。图中R₁与R₂串联，R₁为力敏电阻，其阻值随所受压力的增大而减小；被测人体的质量越大，R₁的电阻越小，根据串联分压原理可知，R₁分得的电压越小，故B错误。被测人体质量越大，R₁的电阻越小，电路总电阻越小，由欧姆定律知，电路中电流越大，故C正确。当R₁的阻值很小时，R₂可以起到保护电路的作用，所以电路中的R₂不能去掉，故D错误。

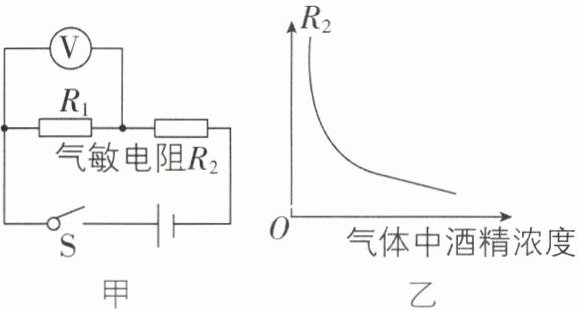

11[2025安徽芜湖调研,中]交通管理部门定期开展交通违法专项治理行动。如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图,电源电压恒定,$R_{1}$为定值电阻,$R_{2}$为气敏电阻,其阻值随气体中酒精浓度的变化情况如图乙所示。闭合开关S,下列说法正确的是

(B)
A.气体中酒精浓度越小,电压表示数越大
B.气体中酒精浓度越小,电压表示数越小
C.气体中酒精浓度越大,$R_{2}$阻值越大
D.气体中酒精浓度越大,电路中电流越小

答案： B　[解析]由图甲可知，R₁与R₂串联，电压表测量R₁两端的电压，由图乙可知，气体中酒精浓度越小时，气敏电阻R₂的阻值越大，根据串联电路的电阻特点可知，电路中的总电阻会变大，根据欧姆定律可知，电路中的电流会变小；由公式U=IR可知，定值电阻R₁两端的电压变小，电压表示数变小，故B正确，A错误。由图乙可知，气体中酒精浓度越大，气敏电阻R₂的阻值越小，根据串联电路的电阻特点可知，电路中的总电阻会变小，根据欧姆定律可知，电路中的电流会变大，故C、D错误。
