《2025年初中必刷题九年级物理上册沪粤版》

1 下列几种器材中,都是用电器的是(B)
A.电灯、导线、干电池
B.电灯、电热水器、电风扇
C.电动机、开关、电炉
D.干电池、电冰箱、电视机

答案： B 【解析】干电池是电源，不是用电器，故A、D不符合题意；电灯、电热水器、电风扇都是用电器，故B符合题意；开关是控制电路通断的元件，不是用电器，故C不符合题意。故选B。

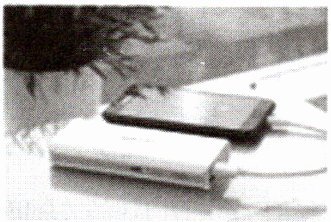

2 如图所示,充电宝正在给手机电池充电。在充电过程中,该手机电池相当于电路中的(C)

A.电源
B.开关
C.用电器
D.导线

答案： C 【解析】充电宝正在给手机电池充电，手机电池消耗了电能，故充电时，该手机电池相当于电路中的用电器。

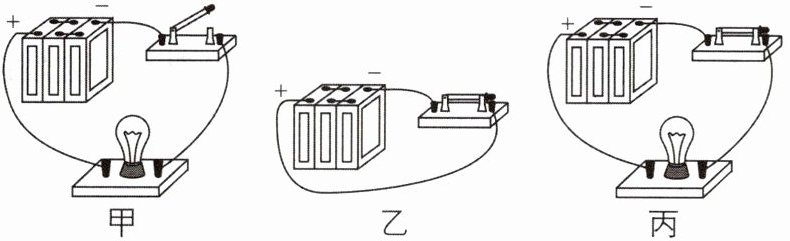

3 [2024山东德州调研]如图所示的三个电路,下列对其电路状态判断正确的是(A)
A. 甲开路、乙短路、丙通路
B. 甲短路、乙通路、丙开路
C. 甲开路、乙通路、丙短路
D. 甲通路、乙短路、丙开路

答案： A 【解析】图甲中的电路开关断开，故是开路；图乙中的电路开关闭合，开关与导线直接将电源正负两极相连，造成电源短路；图丙中的电路开关闭合，用电器连接在电路中，电路是通路。故选A。

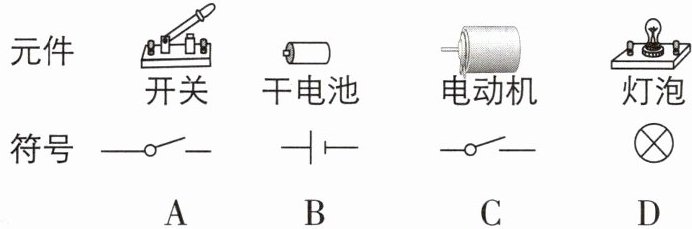

4 下列各电路元件与符号对应错误的是(C)

答案： C 【解析】C选项错误，电动机的符号是“”。

5 如图是某同学画出的一个电路图,其中“⨂”是表示灯泡的电路符号；该电路图中有一处错误是灯泡L₁放在了拐角处。

答案： 灯泡 灯泡L₁放在了拐角处【解析】“”是表示灯泡的电路符号；电路图中有一处错误是灯泡L₁放在了拐角处。

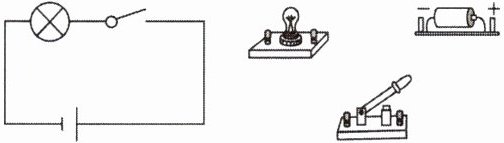

6 如图所示,根据电路图,请用笔画线代替导线将实物图连接完整。

答案：
如图所示【解析】采用“电流流向法”，在电源外部，电流从电源正极出发，依次经过开关、灯泡回到电源负极，据此连接实物图。

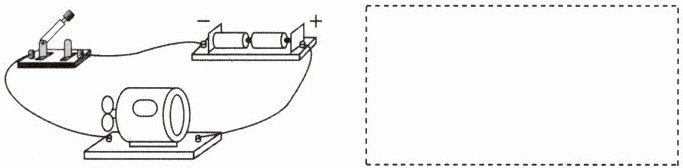

7 [2025湖南衡阳质检]如图是小松组装的电风扇的工作电路,请在方框内画出对应的电路图,电风扇可以用“—□电风扇□—”表示。

答案：
如图所示【解析】

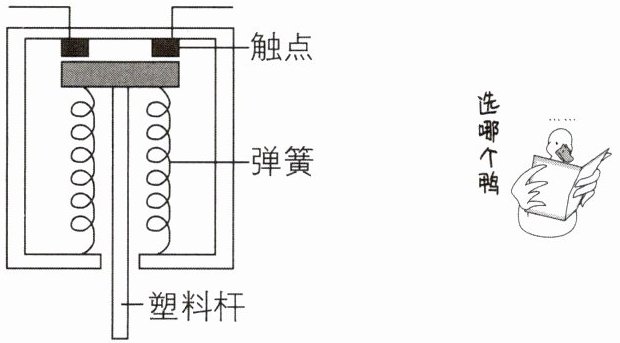

8 [2024广西南宁期末,中]如图所示是电暖气的防倾倒装置,当电暖气正常放置时,塑料杆受到地面的支持力而被顶起,使顶部的触点接通；当电暖气发生倾倒时,塑料杆底部不受力,在弹簧的作用下顶部触点断开,电暖气便不再工作,该装置相当于电路中的(C)

A.电源
B.导线
C.开关
D.用电器

答案： C 【解析】由题知，当电暖气正常放置时，塑料杆受到地面的支持力而被顶起，使顶部的触点接通；如果电暖气发生倾倒，塑料杆底部不受力，在弹簧的作用下顶部触点断开，即断开电路，电暖气便不再工作；由此可知，该装置起到控制电路通断的作用，相当于电路中的开关。
