《2025年初中必刷题九年级物理上册沪粤版》

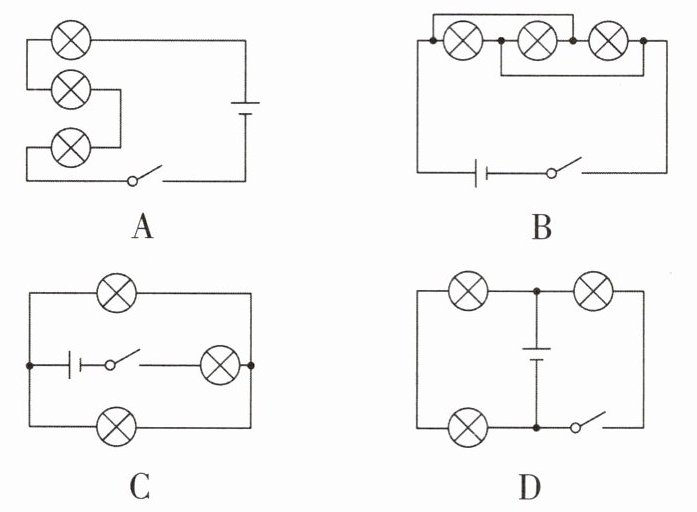

1[中]如图所示电路中,三个灯泡都并联的是 (B)

答案： B　[解析]A图中三个灯泡逐个顺次连接，是串联的，故A不符合题意；B图中根据拆除法可知三个灯泡工作时互不影响，是并联的，故B符合题意；C图中两个灯泡并联后再与第三个灯泡串联，故C不符合题意；D图中两个灯泡串联后再与第三个灯泡并联，故D不符合题意。故选B。

关于如图所示的电路图,下列说法中不正确的是 ( C )
A.只闭合$S_2,L_2、$$L_3$串联
B.只闭合$S_2、$$S_3,$只有$L_3$亮

$C.S_1、$$S_2、$$S_3$都闭合$,L_1、$$L_2、$$L_3$都亮
D.通过开关的闭合和断开,无法实现$L_1、$$L_2$并联

答案： C　[解析]由电路图知，只闭合S₂，电流从电源正极出发，经过L₃、S₂和L₂回到电源负极，所以L₂、L₃两灯串联在电路中，故A正确，不符合题意；只闭合S₂、S₃，L₁断路，L₂被短路，只有L₃亮，故B正确，不符合题意；三个开关都闭合，L₁、L₃并联在电路中，L₂被短路，只有L₁、L₃亮，故C错误，符合题意；只闭合S₁，L₁、L₂串联在电路中，只闭合S₃，L₃单独工作，只闭合S₁、S₂，L₁、L₃并联后再与L₂串联，只闭合S₁、S₃，L₁与L₂串联后再与L₃并联，再结合A、B、C选项知，无法实现L₁、L₂并联，故D正确，不符合题意。故选C。

3[2024甘肃陇南期中,中]如图所示电路中,闭合$S_2,$断开$S_1、$$S_3,$灯$L_1、$$L_2$串联;闭合$S_1、$$S_3,$断开$S_2,$灯$L_1、$$L_2$并联。

答案： 串　并　[解析]如图所示电路中，闭合S₂，断开S₁、S₃，电流只有一条路径，灯L₁、L₂串联；闭合S₁、S₃，断开S₂，电流有两条路径，故L₁与L₂并联。

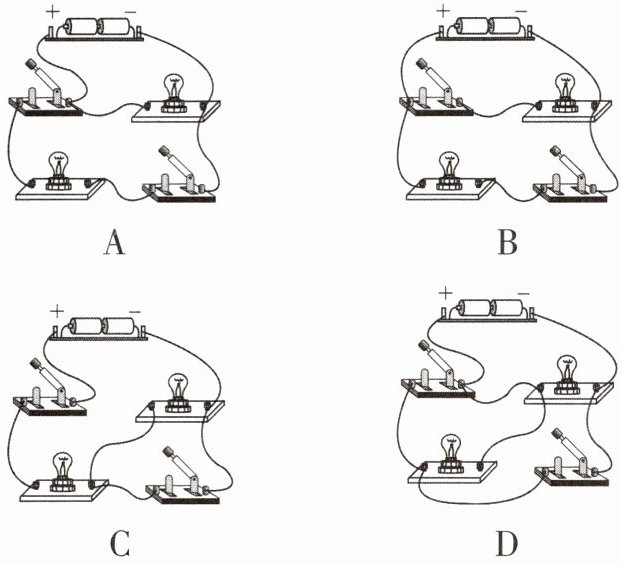

4[2024湖北武汉模拟,中]如图所示的电路中,开关都闭合后两个灯泡都被短路的是 (D)

答案： D　[解析]A、B两图中，开关都闭合后，电路均为并联电路，两个灯泡都发光，故A、B不符合题意；C图中开关都闭合后，右侧灯泡被短路，另一个灯泡接入电路中，能发光，故C不符合题意；D图中开关都闭合后，会造成电源短路，两个灯泡都被短路，故D符合题意。故选D。

5[2025河北邢台调研,中]如图所示的电路中,有一个电铃和一个小灯泡,下列说法中正确的是 (A)

A.只闭合开关$S_1$时,电铃能工作,小灯泡不能工作
B.开关$S_1$和$S_2$都闭合时,电铃和小灯泡是串联的
C.只闭合开关$S_2$时,小灯泡能工作,电铃不能工作
D.开关$S_1$只能控制电铃,开关$S_2$只能控制小灯泡

答案： A　[解析]A只闭合开关S₁时，电铃能工作，小灯泡不能工作，故A正确；B开关S₁和S₂都闭合时，电铃和小灯泡是并联的，故B错误；C只闭合开关S₂时，小灯泡和电铃都不能工作，故C错误；D开关S₁控制整个电路，开关S₂只能控制小灯泡，故D错误。

6[2024山西大同质检,中]如图所示,为了给妈妈制作生日礼物,小红在商店购买了由两个单元组成的2m长的小彩灯(每米为一个单元)。为了知道这些小彩灯的连接方式,小红通过专用插头将全部彩灯接入电路,彩灯都发光;拔下插头,随意剪断其中一个单元的某一处,将彩灯再次接入电路,发现未剪开的那个单元的彩灯仍能发光,剪开的那个单元中彩灯都不再发光。据此,你判断每个单元中的小彩灯应是串联的,单元与单元之间应是并联的。

答案： 串　并　[解析]剪开的单元中彩灯都不再发光，则每个单元中的小彩灯工作时是相互影响的，所以每个单元中的小彩灯是以串联的方式连接的。未剪开的单元的彩灯仍能发光，则单元与单元之间工作时是互不影响的，所以单元与单元之间应是并联的。
