《2025年初中必刷题九年级物理上册沪粤版》

1 [中]小明同学在探究串联电路电流规律的实验中设计了如图甲所示的电路图,闭合开关$S$,两电流表的示数分别如图乙、丙所示,造成这种现象的原因是(C)
A.$L_{1}与L_{2}$的规格不同
B.其中一个电流表故障
C.两个电流表选择了不同的量程
D.电流在流动过程中减小了

答案： C 【解析】由图甲可知两灯泡串联，A₁、A₂串联在电路中，由图乙、丙可知两电流表指针的偏转角度不同；串联电路中各处的电流都相等，与灯泡的规格无关，故A错误；若其中一个电流表发生故障(短路或开路)，则该电流表示数一定为0，而图中两电流表示数均不为0，故B错误；若两个电流表选择了不同的量程，因分度值不同，则示数相同时，指针的偏转角度不同，故C正确；根据串联电路的电流特点可知，电流在流动过程中不会减小，故D错误。故选C。

2 [2024 广东广州期末,中]小明在探究电路的电流规律实验时用了图中的某个电路,已知$L_{1}和L_{2}$规格相同,$L_{3}与L_{1}$规格不同,电流表的读数情况是$A_{1}为0.3A$,$A_{2}为0.15A$,$A_{3}为0.45A$。则小明实验时的电路图应是(D)

答案： D 【解析】A中A₁测干路电流，示数应为0.45A；B中A₂测干路电流，示数应为0.45A；C中L₁和L₂规格相同，则A₁和A₂的示数也应相同，故A、B、C错误。D中L₁和L₃规格不相同，则A₁、A₂的示数不相同，A₃测干路电流，示数为0.45A，故D正确。

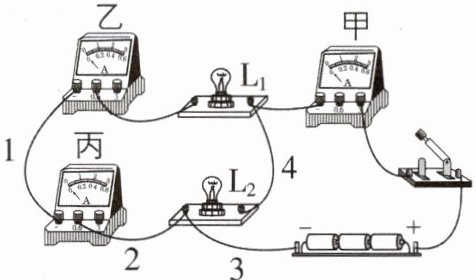

3 [2025 安徽亳州调研,中]小明为验证“并联电路中的电流关系”,组装了如图所示的电路,器材完好,导线与接线柱接触良好,下列说法正确的是(D)

A.闭合开关,$L_{1}$不发光,因为$L_{1}$被导线“4”短路
B.闭合开关,$L_{1}$、$L_{2}$都能发光,甲、乙、丙三个电流表指针都能正常偏转
C.闭合开关,$L_{2}$不发光
D.为完成实验,可将导线 3 接在$L_{2}$上的接线端改接在丙电流表的负接线柱上

答案： D 【解析】闭合开关，甲电流表测干路电流，乙、丙电流表与L₁串联，但丙电流表正负接线柱接反，电路中仍有电流，甲、乙两个电流表指针都能正常偏转，丙电流表指针反偏，L₁、L₂都能发光，故A、B、C错误；为完成实验，丙电流表接法应正确，并让经过L₂的电流经丙电流表后，再回到电源的负极，可将导线3接在L₂上的接线端改接在丙电流表的负接线柱上，故D正确。故选D。

4 [中]如图所示,闭合开关,通过$L_{1}的电流和通过L_{2}的电流之比是1:2$,则$A_{1}和A_{2}$的示数之比为(C)
A.$2:3$
B.$3:1$
C.$3:2$
D.$2:1$

答案： C 【解析】分析电路图可知，两灯并联，A₂测量的是通过L₂的电流，A₁测量的是干路电流，设通过L₂的电流为2I，则通过L₁的电流为I，由并联电路的电流特点可知干路电流为3I，故A₁和A₂的示数之比为3∶2。故选C。

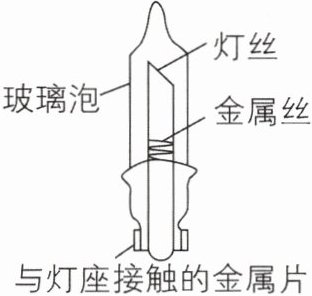

5 [2024 四川达州期末,中]夜幕降临,道路两侧彩灯五光十色。一般会使用如图所示的小彩灯串联(填“串联”或“并联”)成电路,如果某一串彩灯有 100 个相同的如图所示的小灯泡接在照明电路中,且电源插头处的电流为$20mA$,则通过每个小灯泡的电流是0.02$A$。

答案： 串联 0.02 【解析】由生活经验知，小彩灯之间是串联的；由串联电路的电流规律可知，通过每个小灯泡的电流都为20mA = 0.02A。

6 [2025 陕西宝鸡期末,偏难]如图所示,开关$S$闭合后,两个灯泡是并联的,发现两电流表的指针恰好偏转到同一位置,若通过$L_{1}的电流为0.8A$,则电流表$A_{1}$示数是1$A$,电流表$A_{2}$示数是0.2$A$。

答案： 并 1 0.2 【解析】由电路图知，开关闭合后，电路中的电流有分支，分别经过两个灯泡，所以两灯泡是并联的；电路中电流表A₁测干路电流，A₂测通过L₂的电流，两个电流表指针恰好偏转到同一位置，根据并联电路的电流特点知，A₁选择大量程，A₂选择小量程，干路电流是通过L₂的电流的5倍，则有I = 5I₂，干路电流I = 0.8A + I₂，解得干路电流I = 1A，通过灯L₂的电流为I₂ = A。

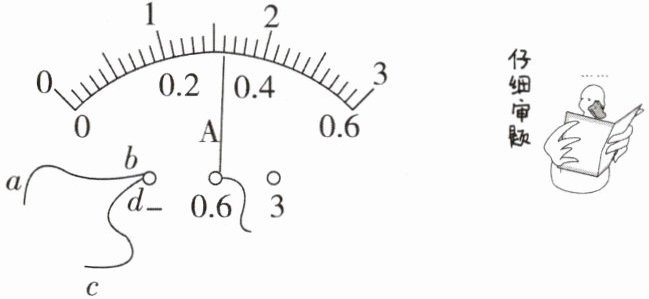

7 核心素养 科学探究 [2024 江西宜春模拟,偏难]如图所示是小江同学在进行用电流表测电流的实验时的电路的一部分,若通过导线$ab的电流大小为0.6A$,则通过导线$cd$的电流大小是0.92$A$或0.28$A$。

答案： 0.92 0.28 【解析】由图知，电流表使用的是“0~0.6A”量程，分度值为0.02A，示数为0.32A。若导线cd在干路上，则此时I_cd = 0.6A + 0.32A = 0.92A；若导线ab在干路上，则I_cd = 0.6A - 0.32A = 0.28A。根据数据分析可知，与电流表“0.6”接线柱相连的导线不可能在干路上，故通过导线cd的电流大小是0.92A或0.28A。
